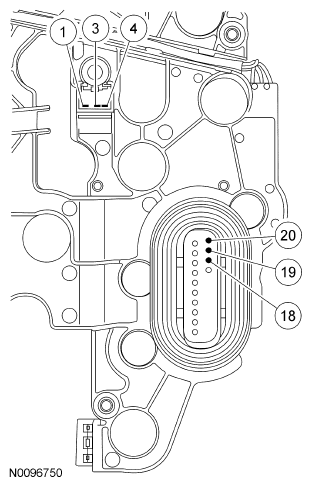

Solenoid Body Leadframe-to-Output Shaft Speed (OSS) Sensor Internal Circuit Diagram
WARNING: This page is about a different car, the 2012 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of FORD MOTOR CO.
| Solenoid Body Leadframe Main Connector Pin Number |
Output Shaft Speed (OSS) Sensor Pin Number |
Circuit Function |
| 20 |
1 |
Transmission Range (TR) / Output Shaft Speed (OSS) sensor ground circuit |
| 19 |
3 |
OSS sensor signal |
| 18 |
4 |
TR/OSS sensor power supply |
