Valve Cover - RH (View 2 of 4)

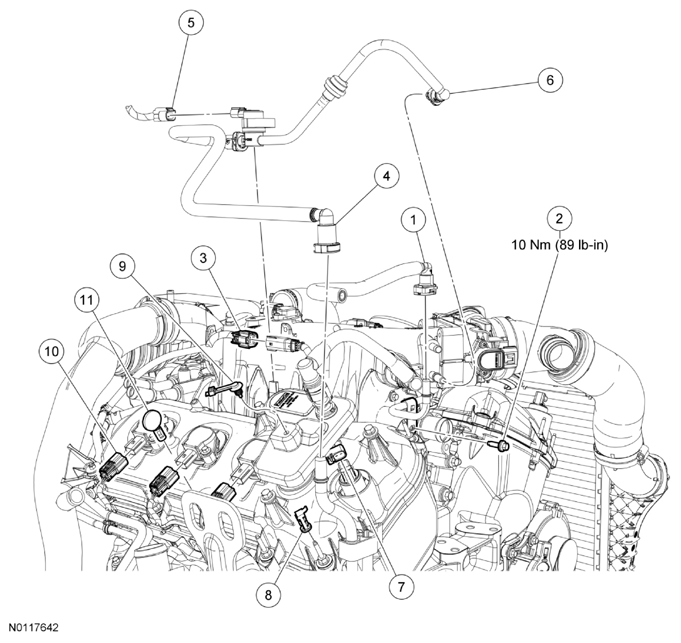

Fig 1: Valve Cover Replacement Components With Torque Specifications And Tightening Sequence -- RH (View 2 Of 4)
ITEM DESCRIPTION
| Item | Part Number | Description |
|---|---|---|
| 1 | 9J271 | Fuel supply tube quick connect coupling |
| 2 | W503274 | Fuel tube-to-engine front cover bracket bolt |
| 3 | 14A464 | RH fuel injector wiring harness electrical connector (part of 12C508) |
| 4 | - | Evaporative Emission (EVAP) tube quick connect coupling (part of 9G271) |
| 5 | 14A464 | EVAP valve electrical connector (part of 12C508) |
| 6 | - | EVAP tube quick connect coupling (part of 9G271) |
| 7 | 14A464 | RH Variable Camshaft Timing (VCT) solenoid electrical connector (part of 12C508) |
| 8 | 14A163 | Wiring harness retainer (part of 12C508) |
| 9 | 14A163 | Wiring harness retainer (part of 12C508) |
| 10 | 14A464 | RH ignition coil-on-plug electrical connector (part of 12C508) (3 required) |
| 11 | W700497 | Wiring harness retainer (part of 12C508) |
