3.5L Gasoline Turbocharged Direct Injection (GTDI) LH and RH Catalytic Converters and Exhaust Flexible Pipes

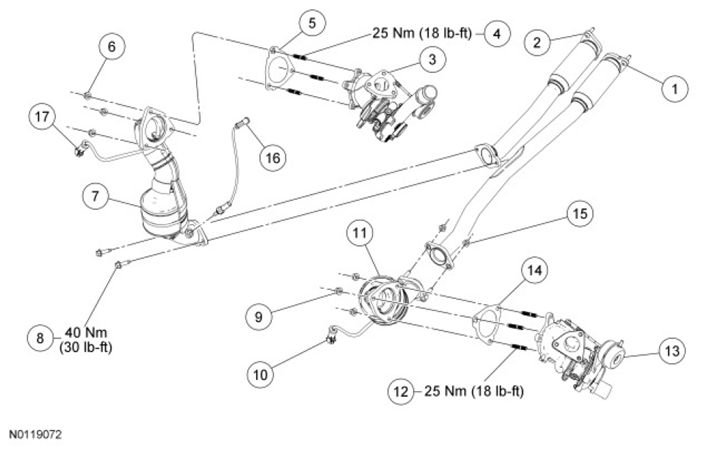

Fig 1: Exploded View Of Exhaust System Components With Torque Specifications - 3.5L GTDI LH And RH Catalytic Converters And Exhaust Flexible Pipes
ITEM DESCRIPTION
| Item | Part Number | Description |
|---|---|---|
| 1 | 5G203 | LH exhaust flexible pipe |
| 2 | 5G203 | RH exhaust flexible pipe |
| 3 | 6K682 | RH turbocharger |
| 4 | W712458 | RH turbocharger-to-catalytic converter stud (3 required) |
| 5 | 6L612 | Gasket |
| 6 | W714265 | RH catalytic converter-to-turbocharger nut (3 required) |
| 7 | 5E212 | RH catalytic converter |
| 8 | W714826 | RH exhaust flexible pipe-to-RH catalytic converter bolt (2 required) |
| 9 | W714265 | LH catalytic converter-to-turbocharger nut (3 required) |
| 10 | - | LH CMS electrical connector (part of 9G444) |
| 11 | 5E213 | LH catalytic converter |
| 12 | W712458 | LH turbocharger-to-catalytic converter stud (3 required) |
| 13 | 9G438 | LH turbocharger |
| 14 | 6L612 | Gasket |
| 15 | W714265 | LH exhaust flexible pipe-to-LH catalytic converter nut (2 required) |
| 16 | - | RH CMS electrical connector (part of 9G444) |
| 17 | - | RH HO2S electrical connector (part of 9F472) |
