Section 4 (Wiring Diagrams): Identification
WARNING: This page is about a different car, the 1988 Lincoln Continental. However, it is still accessible from the selected car via links, so may be relevant.
COMPONENT LOCATIONS
| Component | Figure No. (Location) |
|---|---|
| A/C Compressor Clutch | 2 (E-7) |

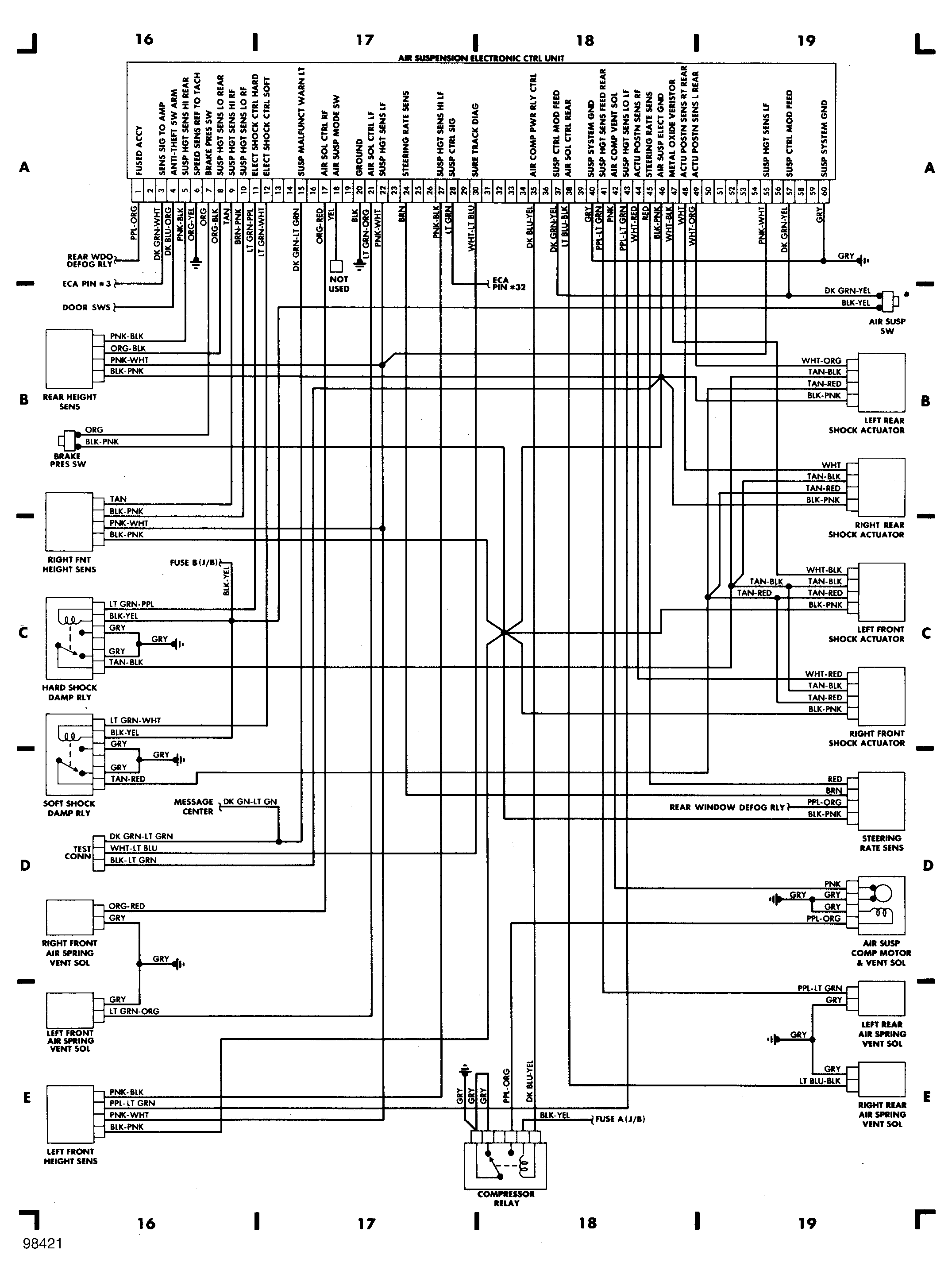

| Air Suspension Electronic Control Unit | 5 (A-16,17,18,19) |
| Alternator | 1 (C,D-2) & (B-3) |
| Alternator Output Control Relay | 2 (D-6) |
| Anti-lock Brake Warning Light | 4 (C-15) |

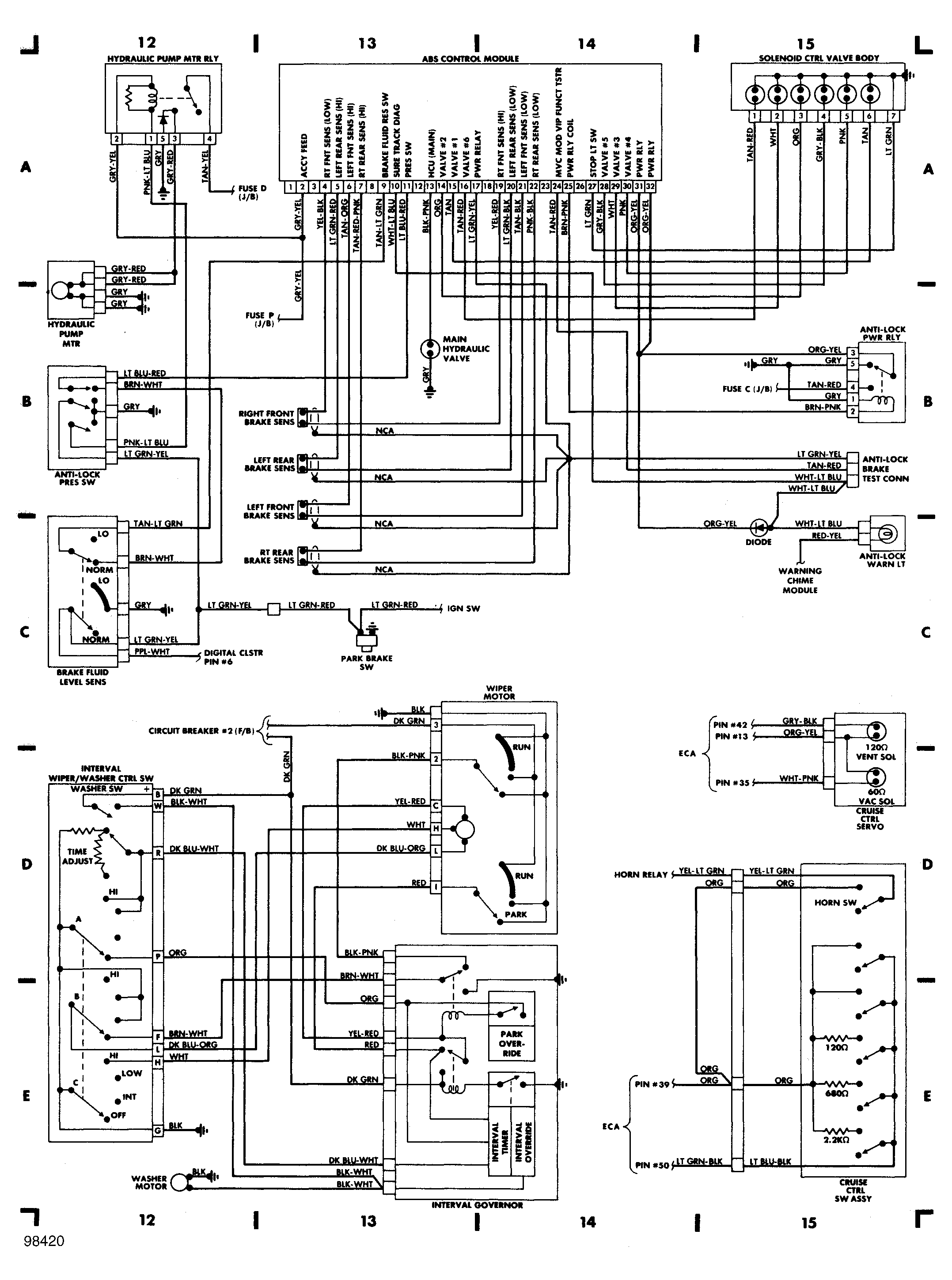

| Anti-lock Brake Control Unit (ABS) | 4 (A,B,C,-12,13,14) |
| Anti-theft Alarm Relay | 9 (E-32) |

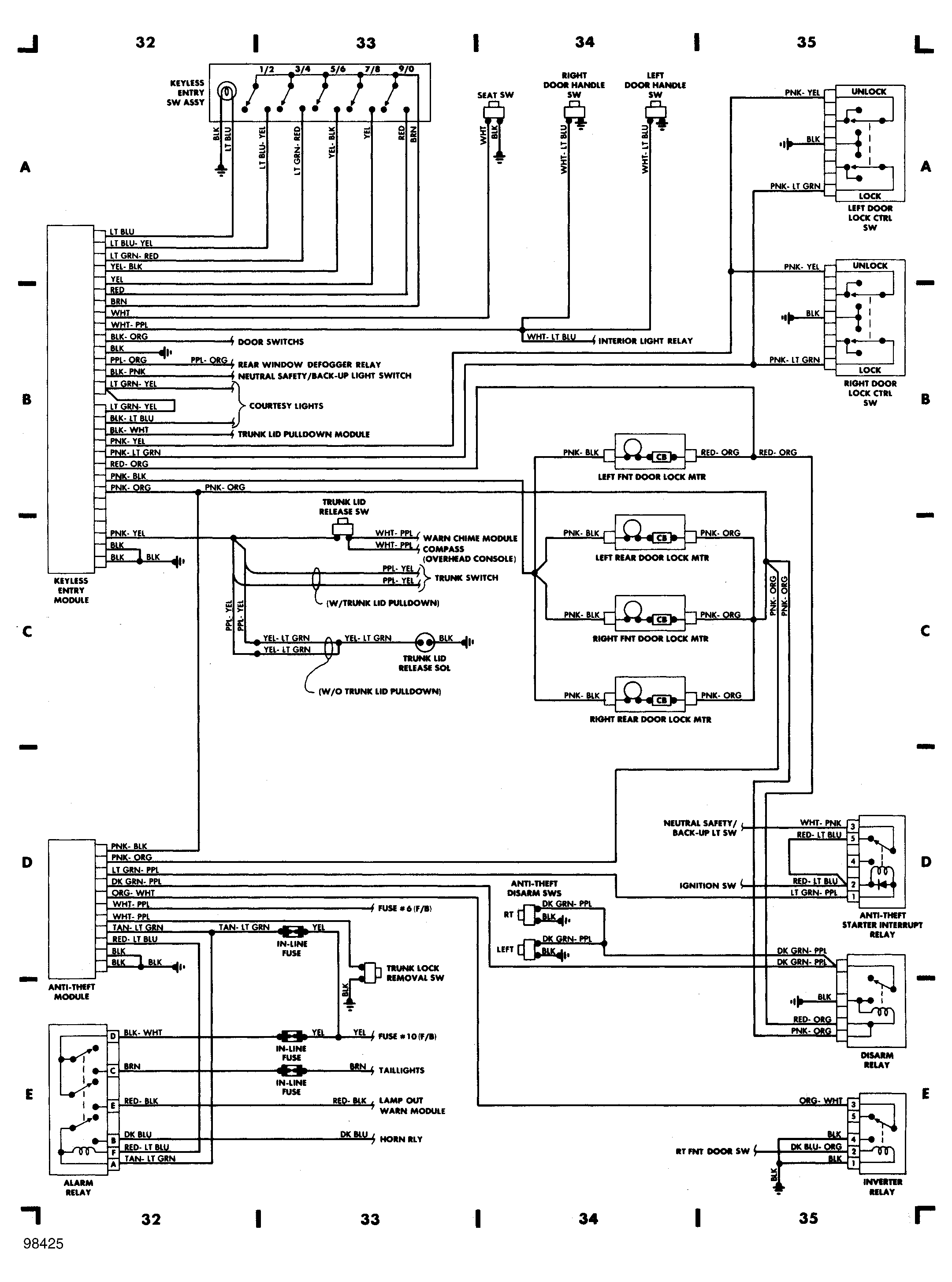

| Anti-theft Alarm Module | 9 (A,B,C-32) |
| Anti-theft Starter Interrupt Relay | 9 (D-35) |
| Auto Lamp Relay #2 | 6 (C-23) |

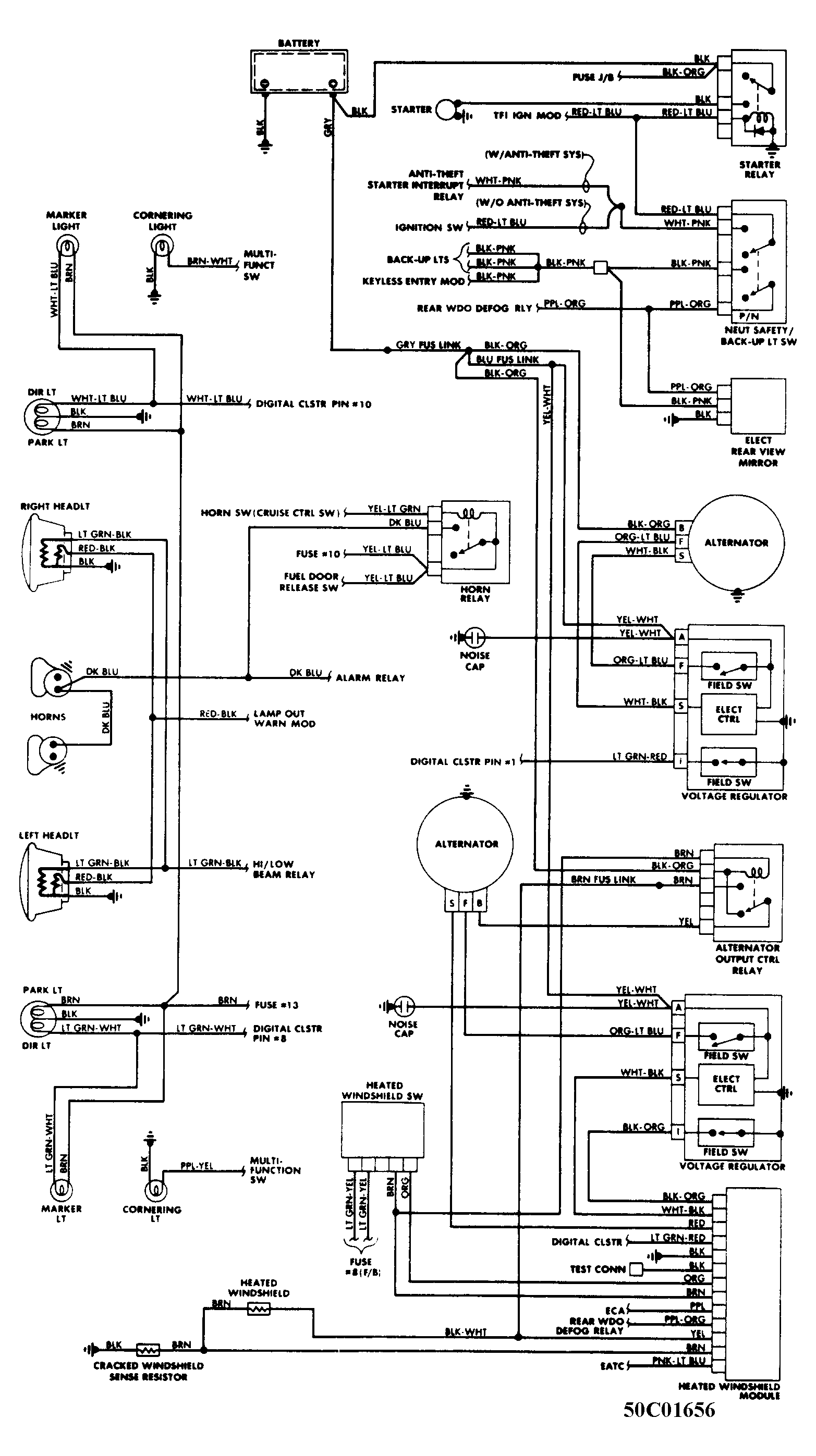

| Battery | 1 (A-1,2) |

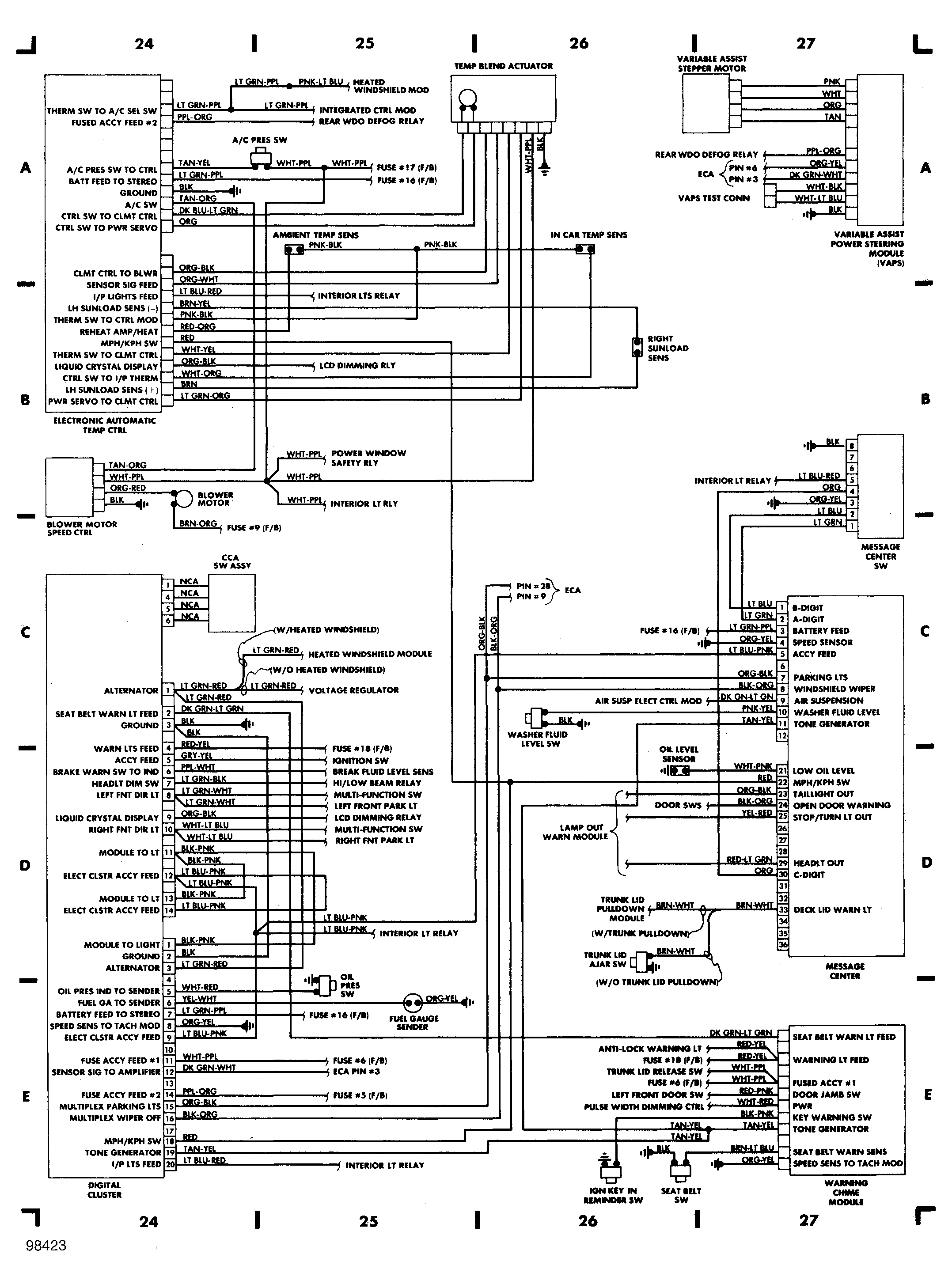

| Blower Motor | 7 (B-24) |
| Blower Motor Speed Control | 7 (B,C-24) |
| Brake Fluid Level Sensor | 4 (C-23) |
| Cigarette Lighters | 10 (B,C-38,39) |

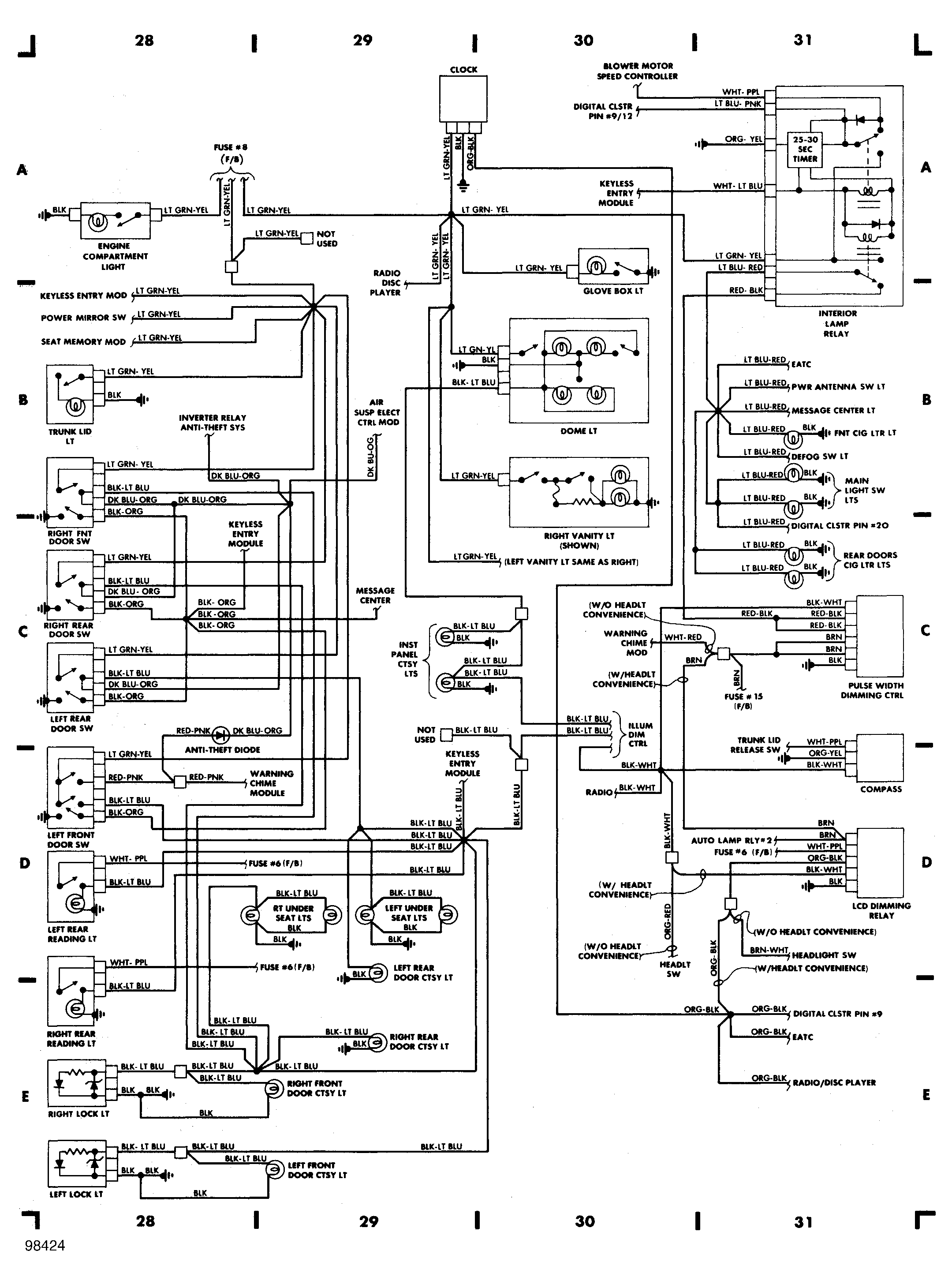

| Clock | 8 (A-29,30) |
| Compass | 8 (D-31) |
| Compressor Relay | 5 (E-17,18) |
| Cruise Control Servo | 4 (C,D-15) |
| Digital Cluster | 7 (C,D,E,-24) |
| Dome Light | 8 (B-30) |
| Door Switches | 8 (B,C,D-28) |
| Electronic Automatic Temperature Control (EATC) | 7 (A,B-24) |

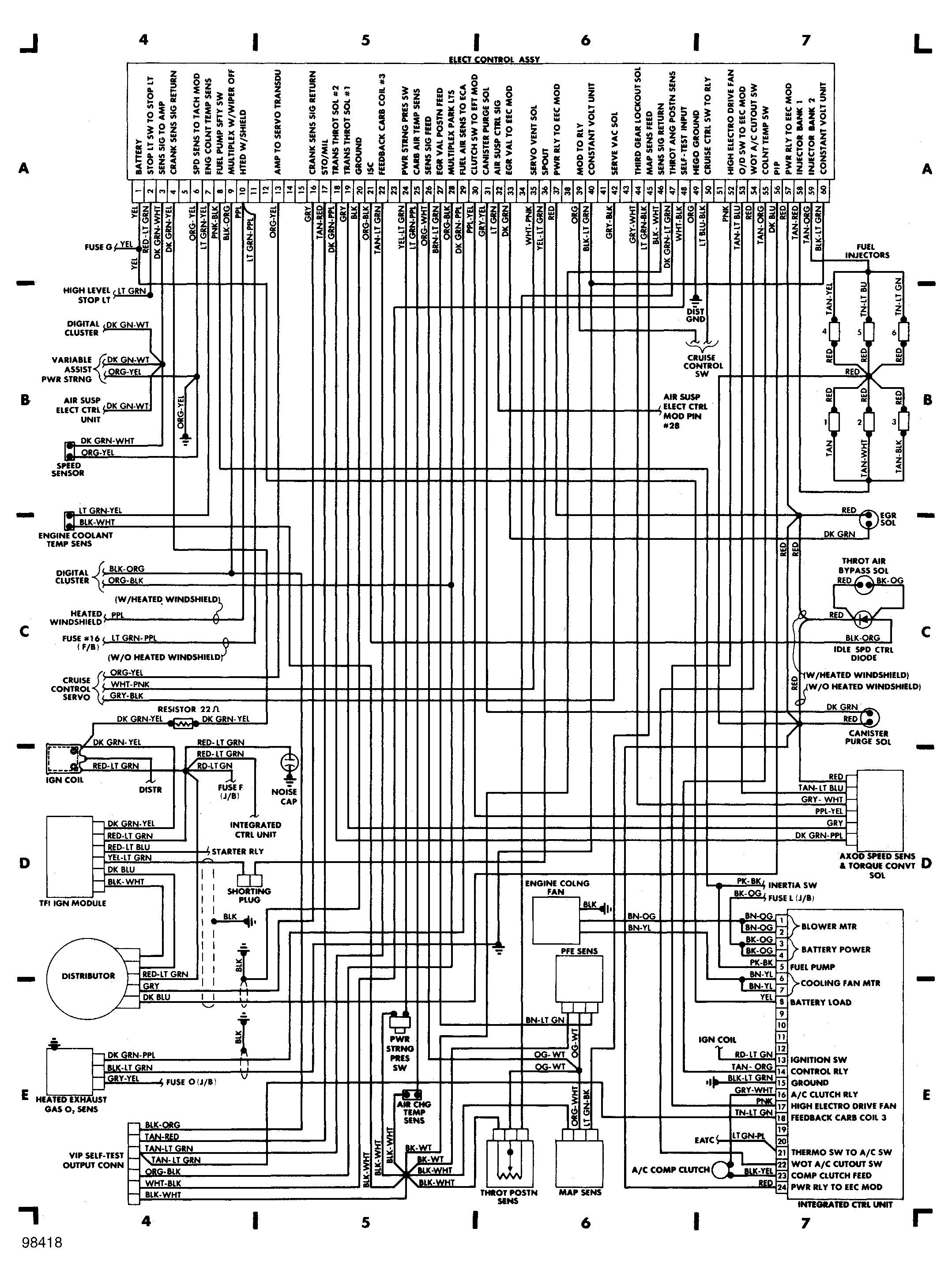

| Electronic Control Assembly (ECA) | 2 (A-4,5,6,7) |
| Electronic Rear View Mirror | 1 (B-3) |
| Engine Compartment Light | 8 (A-28) |
| Flasher Unit | 3 (B-10) |
| Fuel Filler Door Release Switch | 11 (A-42) |
| Fuel Pump | 11 (B-42) |
| Fus Links | 1 (A,B-2,3) |

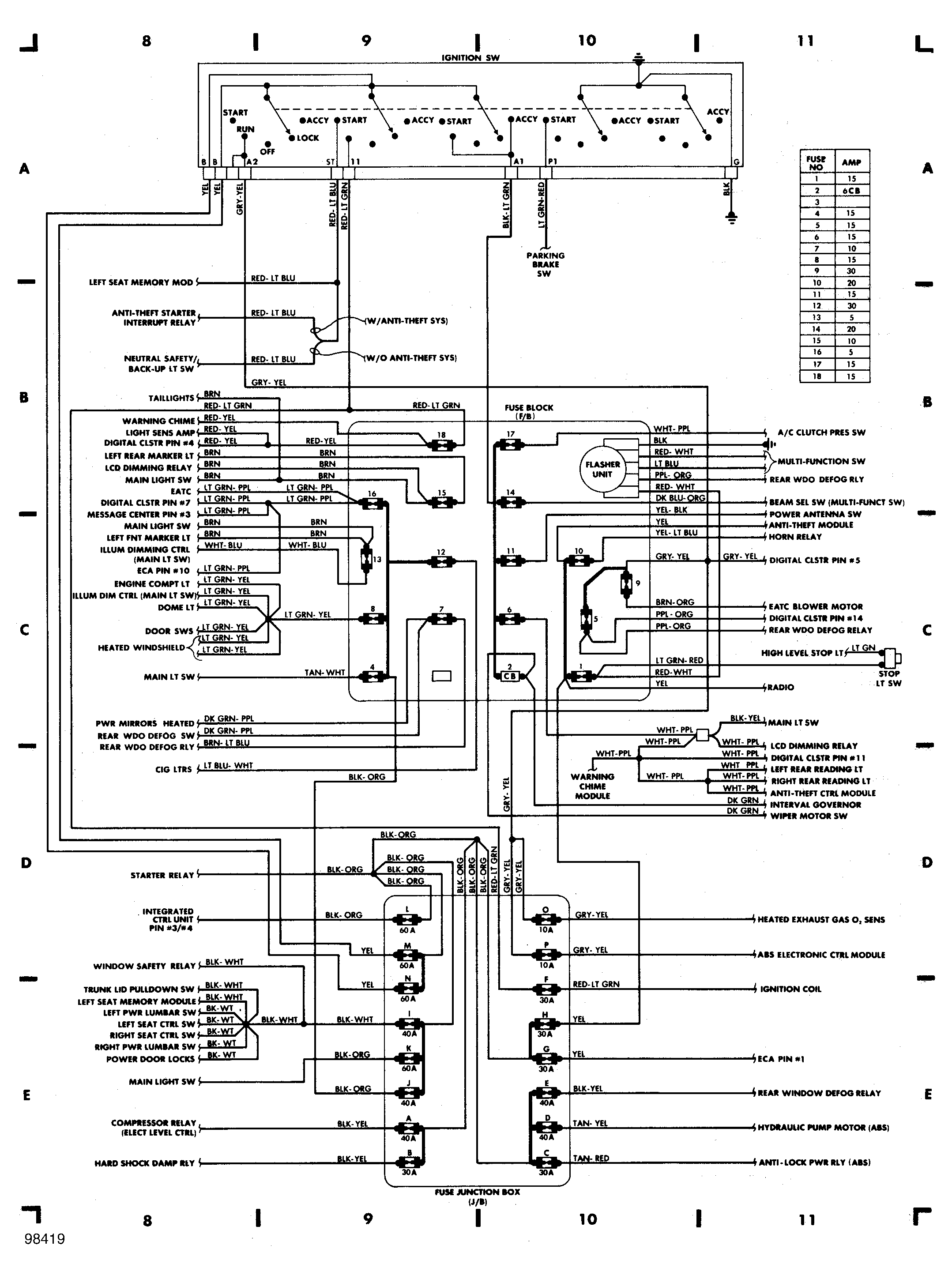

| Fuse Block (F/B) | 3 (B,C-8,9,10,11) |
| Fuse Junction Block (J/B) | 3 (D,E-8,9,10,11) |
| Hard Shock Damp Relay | 5 (C-16) |
| Heated Exhaust Gas O2 Sensor | 2 (E-4) |
| Hi/Low Beam Relay | 6 (E-23) |
| Horn Relay | 1 (B-2) |
| Hydraulic Pump Motor Relay | 4 (A-12) |
| Ignition Coil | 2 (D-4) |
| Ignition Switch | 3 (A-8,9,10,11) |
| Inertia Switch | 11 (B-42) |
| Instrument Panel courtesy Lights | 8 (C-29) |
| Interior Lamp Relay | 8 (A-31) |
| Inverter Relay | 9 (E-35) |
| Keyless Entry Module | 9 (A,B,C-32) |
| Lamp Out Warning Module | 6 (C,D-23) |
| LCD Dimming Relay | 8 (D-31) |
| Left Seat Memory Module | 10 (C,D-38) |
| Light Sensory Amplifier | 6 (A,B-23) |

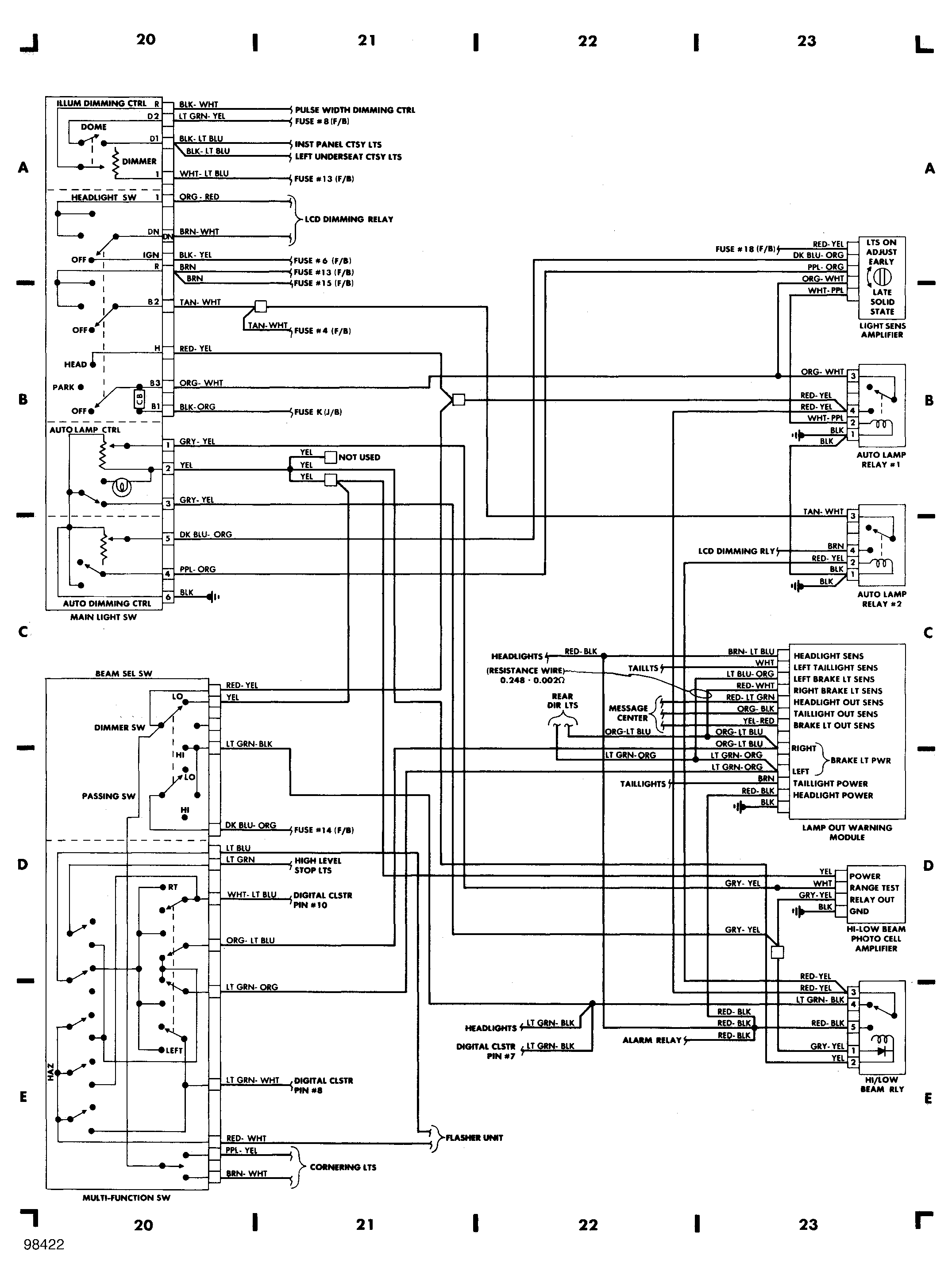

| Main Light Switch | 6 (A,B,C-20) |
| Message Center | 7 (C,D-27) |
| Message Center Switch | 7 (B,C-27) |
| Moon Roof Switch | 11 (D-41,42) |
| Multi-function Switch | 6 (C,D,E-20) |
| Neutral Safety/Back-up Light Switch | 1 (A-3) |
| Park Brake Switch | 7 (C-13) |
| Power Antenna Switch | 10 (B-36,37) |
| Power Door Lock Swithes | 11 (C,D-40,41,42) |
| Power Lumbar Support Switches | 10 (C-36,37) |
| Power Mirror Heaters | 10 (A-37,38) |
| Power Mirror Switch | 10 (A-36) |

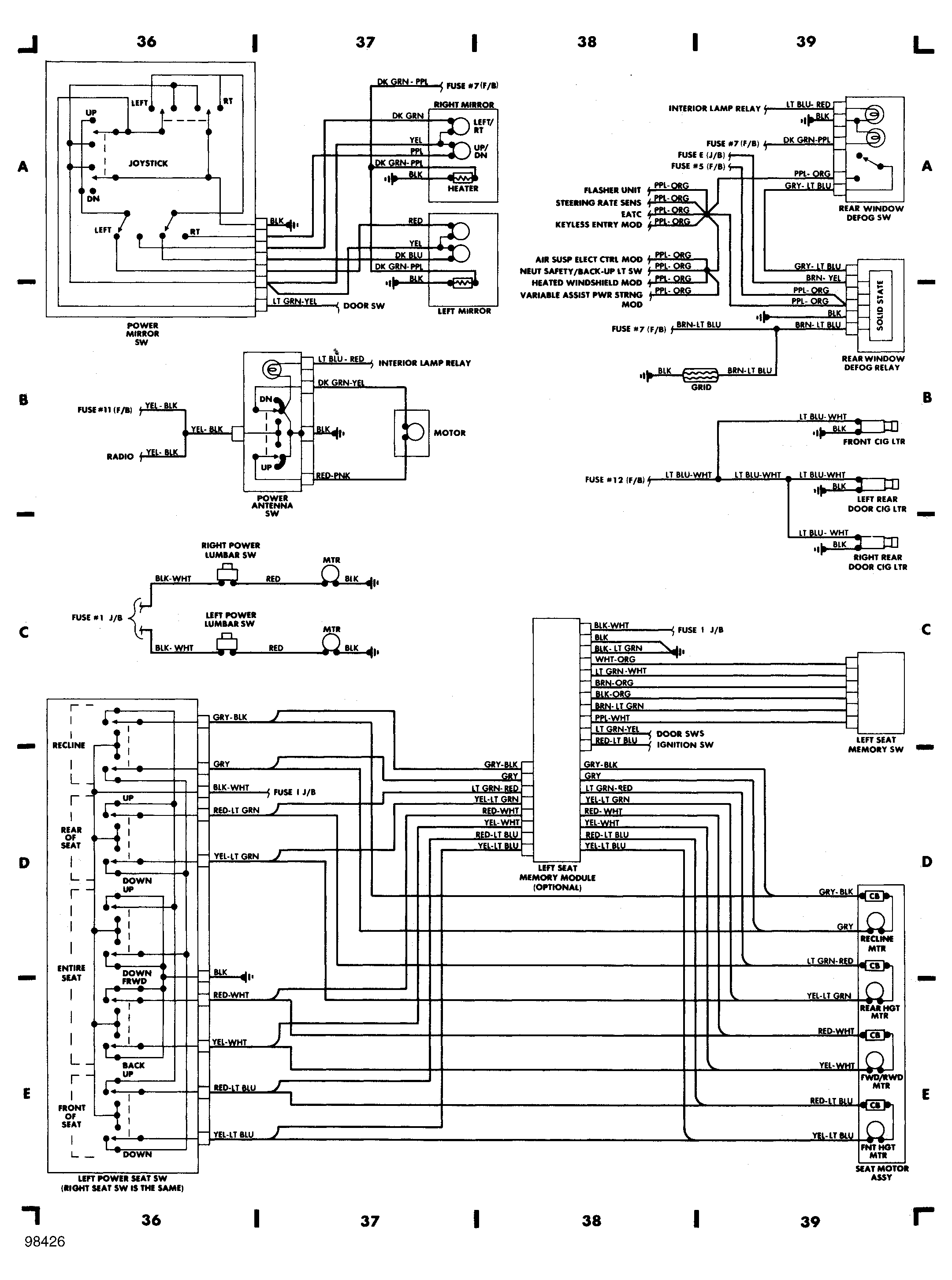

| Power Seat Switches | 10 (C,D,E-36,37,38,39) |
| Power Window Safety Relay | 11 (C,D-40) |

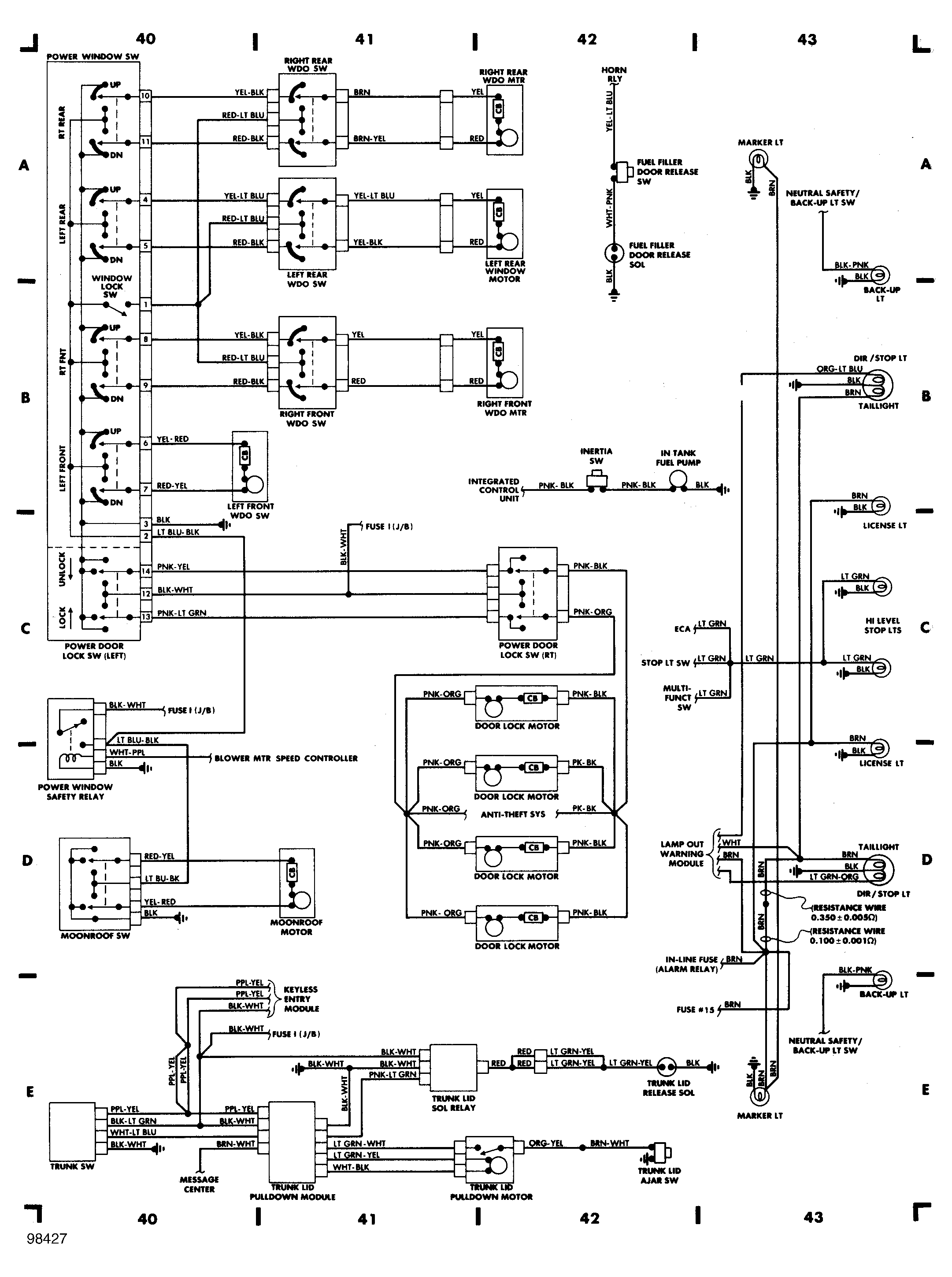

| Power Window Switches | 11 (A,B,C,-40,41,42) |
| Pulse Width Dimming Control | 8 (C-31) |
| Rear Window Defog System | 11 (A,B-38,39) |
| Rear Reading Lights | 6 (D,E-23) |
| Starter Relay | 1 (A-3) |
| Steering Rate Sensor | 5 (D-19) |
| Stop Light Switch | 3 (C-11) |
| TFI Ignition Module | 2 (D-4) |
| Trunk Lid Pulldown Module | 1 (E-41) |
| Trunk Lid Release Switch | 9 (B,C-33) |
| Trunk Lid Switch | 11 (E-40) |
| Vanity Lights | 8 (B,C-30) |
| Variable Assist Power Steering Module (VAPS) | 7 (A-27) |
| Voltage Regulator | 1 (C-3) & (D-3) |
| Warning Chime Module | 7 (E-27) |
| Wiper/Washer System | 4 (C,D,E-12,13,14) |
