COMPONENTS (INSTALLATION)

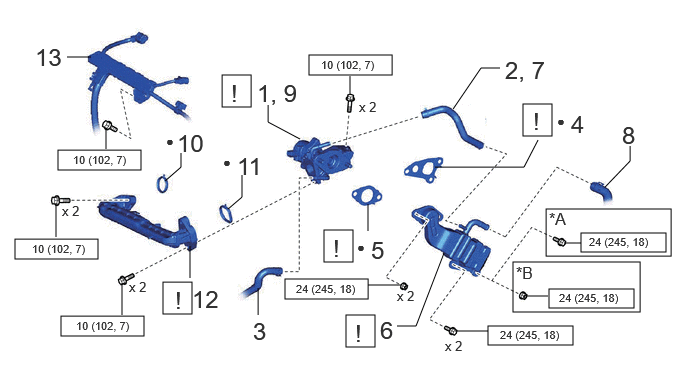

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | SET EGR VALVE ASSEMBLY | 25620 | See step 1 | - | - |
| 2 | NO. 4 WATER BY-PASS HOSE | 16281 | - | - | - |
| 3 | NO. 8 WATER BY-PASS HOSE | 16296 | - | - | - |
| 4 | NO. 1 EGR COOLER GASKET | 25685 | See step 4 | - | - |
| 5 | EGR VALVE GASKET | 25627 | See step 5 | - | - |
| 6 | EGR COOLER ASSEMBLY | 25680 | See step 6 | - | - |
| 7 | NO. 4 WATER BY-PASS HOSE | 16281 | - | - | - |
| 8 | NO. 3 WATER BY-PASS HOSE | 16267 | - | - | - |
| 9 | INSTALL EGR VALVE ASSEMBLY | 25620 | See step 9 | - | - |
| 10 | EGR INLET GASKET | 25628 | - | - | - |
| 11 | EGR VALVE ADAPTER GASKET | 25629 | - | - | - |
| 12 | NO. 1 EGR PIPE SUB-ASSEMBLY | 25601 | See step 12 | - | - |
| 13 | ENGINE WIRE | - | - | - | - |
| *A | for Type A | *B | for Type B |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

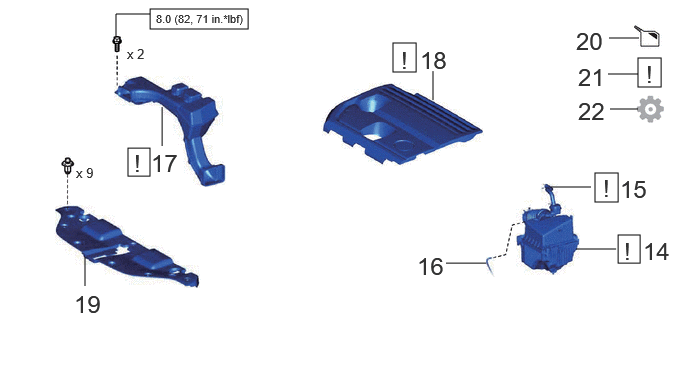

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 14 | AIR CLEANER ASSEMBLY WITH AIR CLEANER HOSE | - | See step 14 | - | - |
| 15 | NO. 2 VENTILATION HOSE | 12262 | See step 15 | - | - |
| 16 | VACUUM HOSE | - | - | - | - |
| 17 | INLET AIR CLEANER ASSEMBLY | 17750A | See step 17 | - | - |
| 18 | NO. 1 ENGINE COVER SUB-ASSEMBLY | 12601B | See step 18 | - | - |
| 19 | RADIATOR UPPER AIR GUIDE PLATE | 16681A | - | - | - |
| 20 | ADD ENGINE COOLANT (for Engine) | - | - | See step 20 | - |
| 21 | INSPECT FOR COOLANT LEAK (for Engine) | - | - | - | - |
| 22 | INSPECT FOR EXHAUST GAS LEAK | - | - | - | See step 22 |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
NOTE:
This procedure includes the installation of small-head bolts. Refer to Small-Head Bolts of Basic Repair Hint to identify the small-head bolts.
Refer to PRECAUTION [11/2021 - ]
