Caution / Notice / Hint
WARNING: This page is about a different car, the 2025 Lexus NX 250, 2024 Lexus NX 250, 2023 Lexus NX 250, and 2022 Lexus NX 250. However, it is still accessible from the selected car via links, so may be relevant.

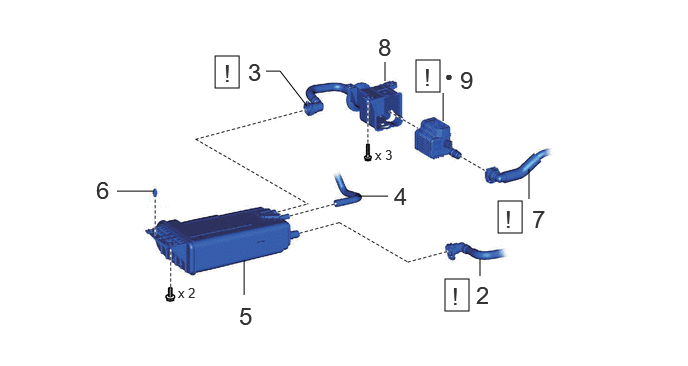

COMPONENTS (REMOVAL)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | FRONT FLOOR COVER LH | 58166A | See step 1 | - | - |
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 2 | FUEL TANK VENT HOSE SUB-ASSEMBLY | 77404 | See step 2 | - | - |
| 3 | VENT LINE HOSE | - | See step 3 | - | - |
| 4 | FUEL EMISSION HOSE | 77249 | - | - | - |
| 5 | CANISTER (CHARCOAL CANISTER ASSEMBLY) | 77740 | - | - | - |
| 6 | CHARCOAL CANISTER OUTLET GUIDE | 77775 | - | - | - |
| 7 | NO. 7 FUEL TANK BREATHER TUBE | 77227B | See step 7 | - | - |
| 8 | NO. 2 CHARCOAL CANISTER SUB-ASSEMBLY | 77730C | - | - | - |
| 9 | LEAK DETECTION PUMP SUB-ASSEMBLY | 77740R | See step 9 | - | - |
| • | Non-reusable part | - | - |
