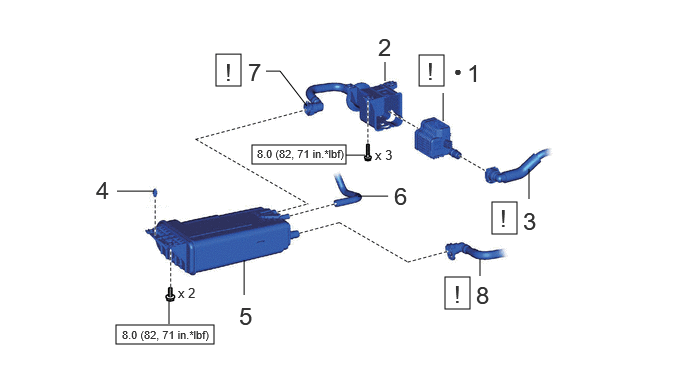

COMPONENTS (INSTALLATION)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | LEAK DETECTION PUMP SUB-ASSEMBLY | 77740R | See step 1 | - | - |
| 2 | NO. 2 CHARCOAL CANISTER SUB-ASSEMBLY | 77730C | - | - | - |
| 3 | NO. 7 FUEL TANK BREATHER TUBE | 77227B | See step 3 | - | - |
| 4 | CHARCOAL CANISTER OUTLET GUIDE | 77775 | - | - | - |
| 5 | CANISTER (CHARCOAL CANISTER ASSEMBLY) | 77740 | - | - | - |
| 6 | FUEL EMISSION HOSE | 77249 | - | - | - |
| 7 | VENT LINE HOSE | - | See step 7 | - | - |
| 8 | FUEL TANK VENT HOSE SUB-ASSEMBLY | 77404 | See step 8 | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 9 | FRONT FLOOR COVER LH | 58166A | - | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
