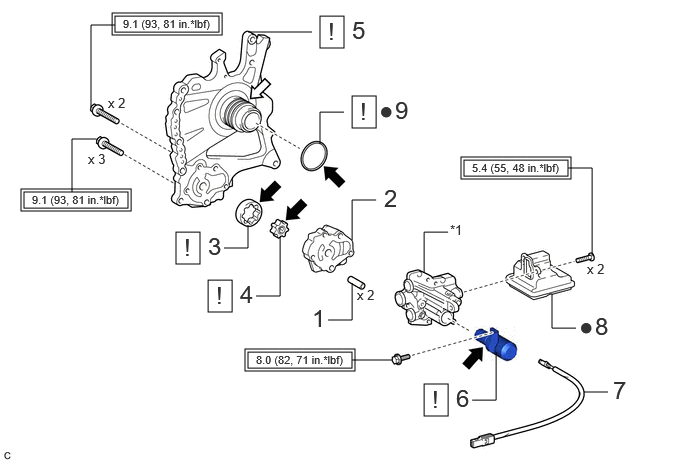

COMPONENTS (REASSEMBLY)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | RING PIN | - | - | - | - |
| 2 | FRONT OIL PUMP BODY | 35311 | - | - | - |
| 3 | FRONT OIL PUMP DRIVEN GEAR | 35322 | See step 3 | - | - |
| 4 | FRONT OIL PUMP DRIVE GEAR | 35321 | See step 4 | - | - |
| 5 | STATOR SHAFT ASSEMBLY | 35370 | See step 5 | - | - |
| 6 | OIL PUMP WITH SOLENOID ASSEMBLY | - | See step 6 | - | - |
| 7 | TRANSMISSION WIRE (OIL PUMP WITH SOLENOID ASSEMBLY) | - | - | - | - |
| 8 | OIL STRAINER ASSEMBLY | 35330F | - | - | - |
| 9 | CLUTCH DRUM OIL SEAL RING | 35617 | See step 9 | - | - |
| *1 | FRONT OIL PUMP COVER SUB-ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| Toyota Genuine ATF WS | MP grease |
