Caution / Notice / Hint
WARNING: This page is about a different car, the 2025 Lexus NX 250, 2024 Lexus NX 250, 2023 Lexus NX 250, and 2022 Lexus NX 250. However, it is still accessible from the selected car via links, so may be relevant.
The necessary procedures (adjustment, calibration, initialization or registration) that must be performed after parts are removed and installed, or replaced during solenoid (SL1, SL2, SL3, SL4, SL5 and/or SL6) valve removal/installation are shown below.
NECESSARY PROCEDURES AFTER PARTS REMOVED/INSTALLED/REPLACED
| Replaced Part or Performed Procedure | Necessary Procedure | Effect/Inoperative Function when Necessary Procedure not Performed | Link |
|---|---|---|---|
| Replacement of oil pump with solenoid assembly | Check the oil pump with solenoid assembly | Stop and Start System | Refer to REGISTRATION [11/2021 - ] |

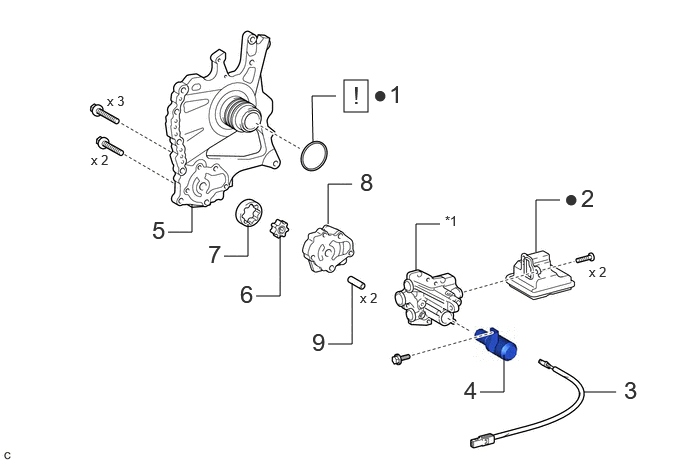

COMPONENTS (DISASSEMBLY)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | CLUTCH DRUM OIL SEAL RING | 35617 | See step 1 | - | - |
| 2 | OIL STRAINER ASSEMBLY | 35330F | - | - | - |
| 3 | TRANSMISSION WIRE (OIL PUMP WITH SOLENOID ASSEMBLY) | - | - | - | - |
| 4 | OIL PUMP WITH SOLENOID ASSEMBLY | - | - | - | - |
| 5 | STATOR SHAFT ASSEMBLY | 35370 | - | - | - |
| 6 | FRONT OIL PUMP DRIVE GEAR | 35321 | - | - | - |
| 7 | FRONT OIL PUMP DRIVEN GEAR | 35322 | - | - | - |
| 8 | FRONT OIL PUMP BODY | 35311 | - | - | - |
| 9 | RING PIN | - | - | - | - |
| *1 | FRONT OIL PUMP COVER SUB-ASSEMBLY | - | - |
| • | Non-reusable part | - | - |
