NOTE:
This procedure includes the installation of small-head bolts. Refer to Small-Head Bolts of Basic Repair Hint to identify the small-head bolts.
Refer to PRECAUTION [11/2021 - ]
COMPONENTS (INSTALLATION)

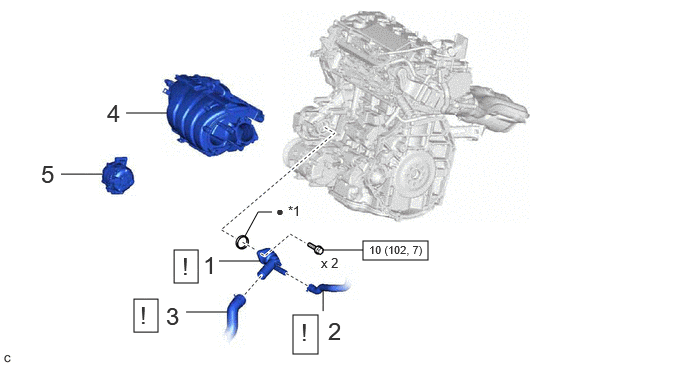

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | WATER INLET WITH THERMOSTAT SUB-ASSEMBLY | 16031 | See step 1 | - | - |
| 2 | NO. 7 WATER BY-PASS HOSE | 16295 | See step 2 | - | - |
| 3 | NO. 2 RADIATOR HOSE | 16572D | See step 3 | - | - |
| 4 | INTAKE MANIFOLD | 17111 | - | - | - |
| 5 | GENERATOR ASSEMBLY | 27060 | - | - | - |
| *1 | GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

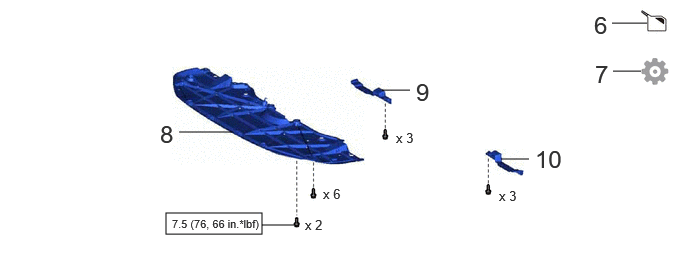

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 6 | ADD ENGINE COOLANT | - | - | See step 6 | - |
| 7 | INSPECT FOR COOLANT LEAK | - | - | - | See step 7 |
| 8 | NO. 1 ENGINE UNDER COVER | 51441 | - | - | - |
| 9 | FRONT FENDER FRONT SPLASH SHIELD RH | 53895B | - | - | - |
| 10 | FRONT FENDER FRONT SPLASH SHIELD LH | 53896B | - | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
