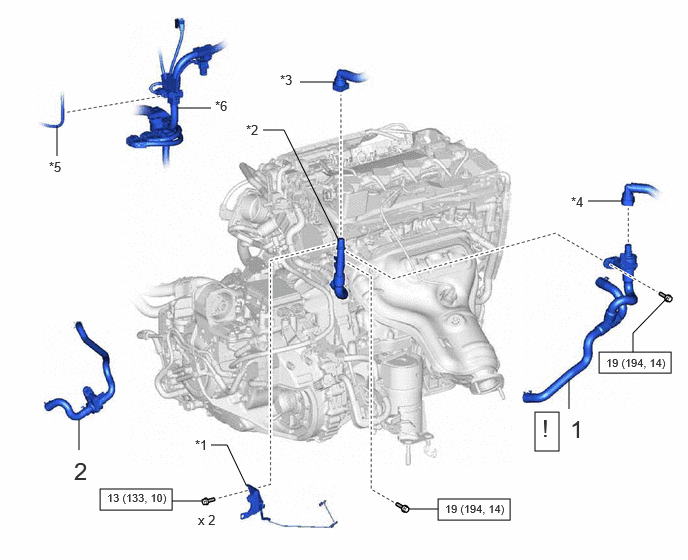

COMPONENTS (INSTALLATION)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | FLOW SHUTTING VALVE (WATER BY-PASS HOSE ASSEMBLY) | 16260 | See step 1 | - | - |
| 2 | FLOW SHUTTING VALVE (NO. 1 WATER BY-PASS HOSE) | 16261G | - | - | - |
| *1 | WATER HOSE CLAMP BRACKET | *2 | NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY |
| *3 | OUTLET HEATER WATER HOSE | *4 | INLET HEATER WATER HOSE |
| *5 | VACUUM HOSE | *6 | ENGINE WIRE HARNESS |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
