Parts Location [11/2021 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2025 Lexus NX 350, 2025 Lexus NX 250, 2024 Lexus NX 350, 2024 Lexus NX 250, and 2023 Lexus NX 350. However, it is still accessible from the selected car via links, so may be relevant.

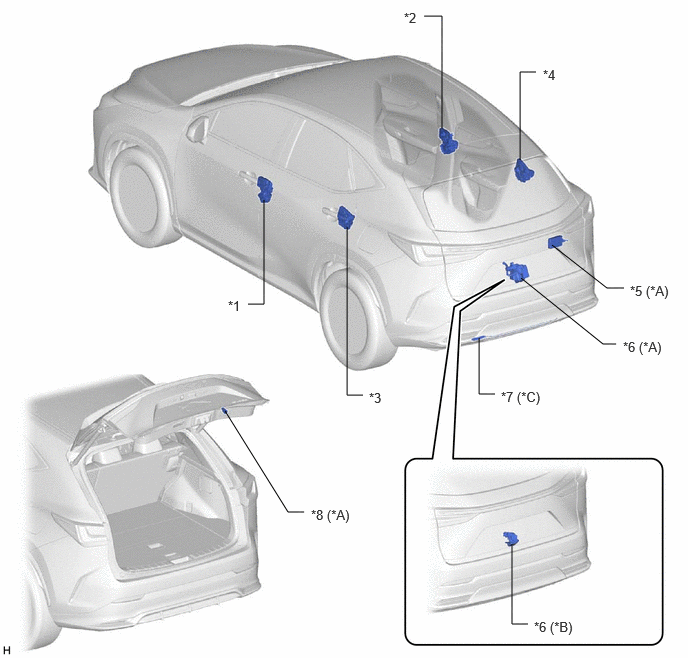

| *A | w/ Power Back Door System | *B | w/o Power Back Door System |
| *C | w/ Hands Free Power Back Door | - | - |
| *1 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH | *2 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY RH |
| *3 | REAR DOOR LOCK WITH MOTOR ASSEMBLY LH | *4 | REAR DOOR LOCK WITH MOTOR ASSEMBLY RH |
| *5 | MULTIPLEX NETWORK DOOR ECU | *6 | BACK DOOR LOCK WITH COURTESY LIGHT SWITCH ASSEMBLY |
| *7 | KICK DOOR CONTROL SENSOR ASSEMBLY | *8 | DOOR CONTROL SWITCH ASSEMBLY |

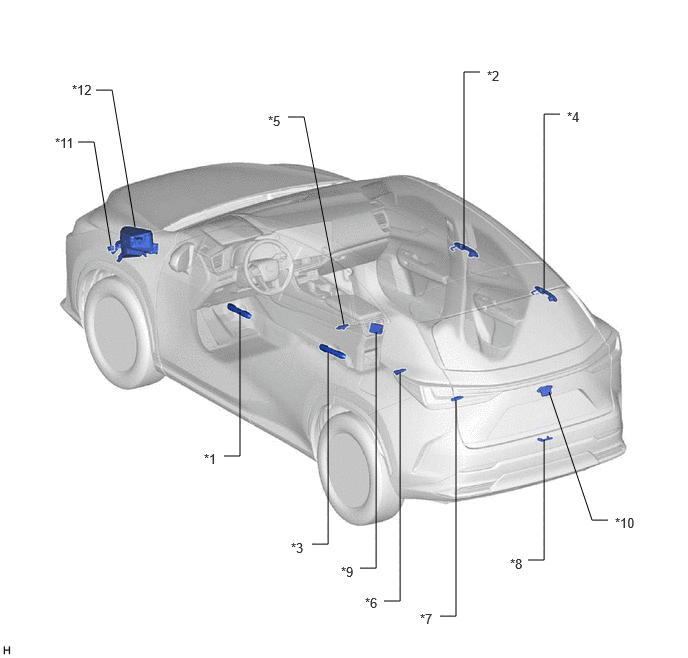

| *1 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY (for Driver Door) - ELECTRICAL KEY ANTENNA - LOCK SENSOR - UNLOCK SENSOR |
*2 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY (for Front Passenger Door) - ELECTRICAL KEY ANTENNA - LOCK SENSOR - UNLOCK SENSOR |
| *3 | REAR DOOR OUTSIDE HANDLE ASSEMBLY (for Driver Side) - ELECTRICAL KEY ANTENNA - LOCK SENSOR - UNLOCK SENSOR |
*4 | REAR DOOR OUTSIDE HANDLE ASSEMBLY (for Front Passenger Side) - ELECTRICAL KEY ANTENNA - LOCK SENSOR - UNLOCK SENSOR |
| *5 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) | *6 | NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
| *7 | NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (INSIDE LUGGAGE COMPARTMENT) | *8 | ELECTRICAL KEY ANTENNA (OUTSIDE LUGGAGE COMPARTMENT) |
| *9 | ELECTRICAL KEY AND TIRE PRESSURE MONITORING SYSTEM RECIEVER ASSEMBLY | *10 | BACK DOOR OPENER SWITCH ASSEMBLY - LOCK SWITCH - OPEN SWITCH |
| *11 | WIRELESS DOOR LOCK BUZZER | *12 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - ECU-DCC NO. 2 FUSE |
