Parts Location [11/2021 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2025 Lexus NX 350, 2025 Lexus NX 250, 2024 Lexus NX 350, 2024 Lexus NX 250, and 2023 Lexus NX 350. However, it is still accessible from the selected car via links, so may be relevant.

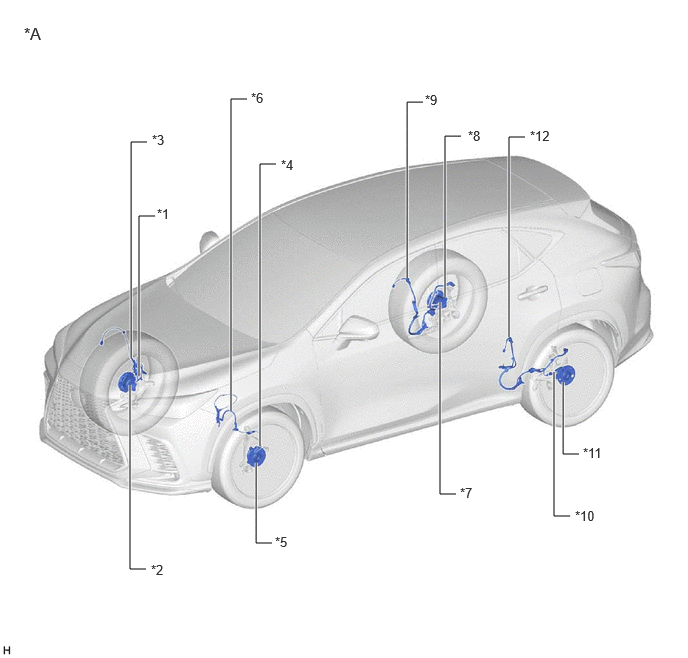

| *A | w/ AVS | - | - |
| *1 | FRONT SPEED SENSOR RH | *2 | FRONT AXLE HUB SUB-ASSEMBLY RH - FRONT SPEED SENSOR ROTOR RH |
| *3 | SKID CONTROL SENSOR WITH SUSPENSION CONTROL WIRE RH | *4 | FRONT SPEED SENSOR LH |
| *5 | FRONT AXLE HUB SUB-ASSEMBLY LH - FRONT SPEED SENSOR ROTOR LH |
*6 | SKID CONTROL SENSOR WITH SUSPENSION CONTROL WIRE LH |
| *7 | REAR SPEED SENSOR RH (REAR SKID CONTROL SENSOR RH) | *8 | REAR AXLE HUB AND BEARING ASSEMBLY RH - REAR SPEED SENSOR ROTOR RH |
| *9 | NO. 1 PARKING BRAKE WIRE ASSEMBLY - SKID CONTROL SENSOR WIRE RH |
*10 | REAR SPEED SENSOR LH (REAR SKID CONTROL SENSOR LH) |
| *11 | REAR AXLE HUB AND BEARING ASSEMBLY LH - REAR SPEED SENSOR ROTOR LH |
*12 | NO. 2 PARKING BRAKE WIRE ASSEMBLY - SKID CONTROL SENSOR WIRE LH |

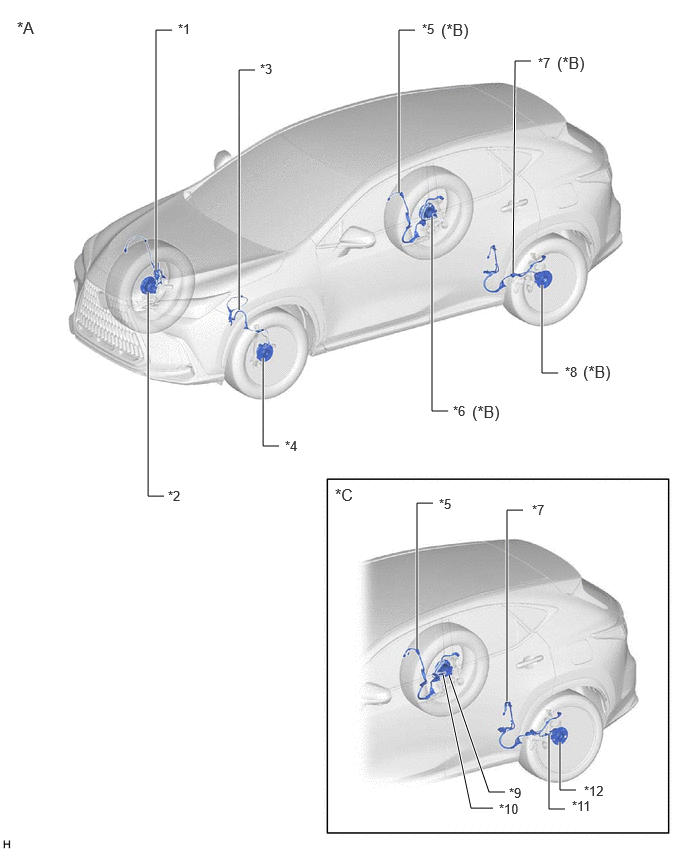

| *A | w/o AVS | *B | for 2WD |
| *C | for AWD | - | - |
| *1 | FRONT SPEED SENSOR RH | *2 | FRONT AXLE HUB SUB-ASSEMBLY RH - FRONT SPEED SENSOR ROTOR RH |
| *3 | FRONT SPEED SENSOR LH | *4 | FRONT AXLE HUB SUB-ASSEMBLY LH - FRONT SPEED SENSOR ROTOR LH |
| *5 | NO. 1 PARKING BRAKE WIRE ASSEMBLY - SKID CONTROL SENSOR WIRE RH |
*6 | REAR AXLE HUB AND BEARING ASSEMBLY RH - REAR SPEED SENSOR RH - REAR SPEED SENSOR ROTOR RH |
| *7 | NO. 2 PARKING BRAKE WIRE ASSEMBLY - SKID CONTROL SENSOR WIRE LH |
*8 | REAR AXLE HUB AND BEARING ASSEMBLY LH - REAR SPEED SENSOR LH - REAR SPEED SENSOR ROTOR LH |
| *9 | REAR SPEED SENSOR RH (REAR SKID CONTROL SENSOR RH) | *10 | REAR AXLE HUB AND BEARING ASSEMBLY RH - REAR SPEED SENSOR ROTOR RH |
| *11 | REAR SPEED SENSOR LH (REAR SKID CONTROL SENSOR LH) | *12 | REAR AXLE HUB AND BEARING ASSEMBLY LH - REAR SPEED SENSOR ROTOR LH |

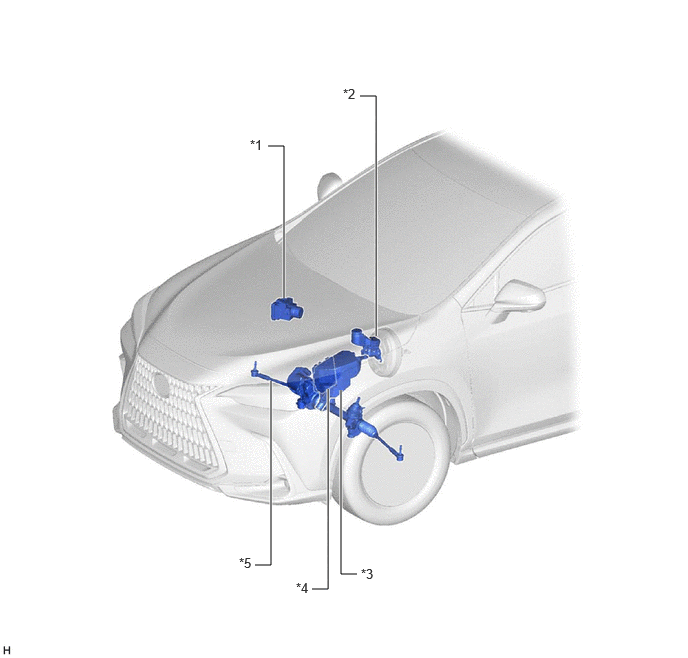

| *1 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
*2 | BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY - BRAKE FLUID LEVEL WARNING SWITCH |
| *3 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - ABS NO. 1 FUSE - ABS NO. 2 FUSE |
*4 | ECM |
| *5 | RACK AND PINION POWER STEERING GEAR ASSEMBLY - POWER STEERING ECU |
- | - |

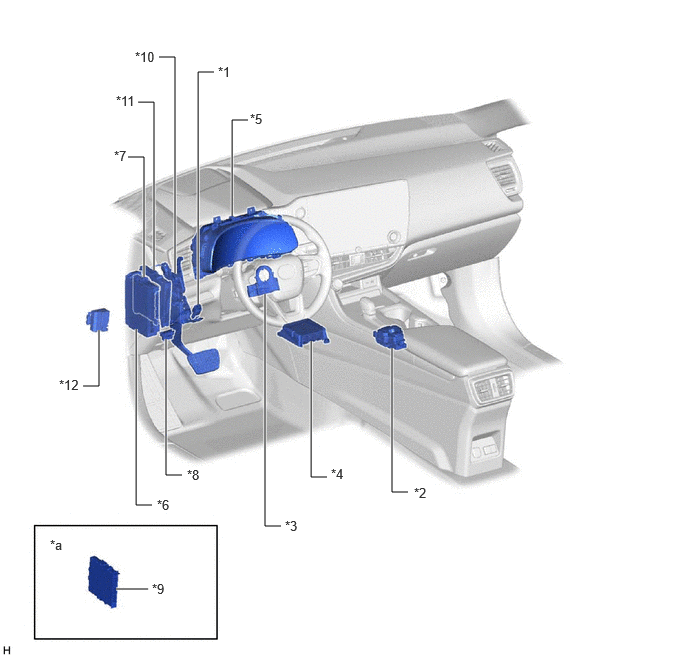

| *1 | STOP LIGHT SWITCH ASSEMBLY | *2 | ELECTRIC PARKING BRAKE SWITCH ASSEMBLY - VSC OFF SWITCH - BRAKE HOLD SWITCH - DOWNHILL ASSIST CONTROL SWITCH (for AWD) |
| *3 | STEERING ANGLE SENSOR | *4 | AIRBAG SENSOR ASSEMBLY - YAW RATE AND ACCELERATION SENSOR |
| *5 | COMBINATION METER ASSEMBLY - ABS WARNING LIGHT - BRAKE SYSTEM WARNING LIGHT (RED INDICATOR) - SLIP INDICATOR LIGHT - VSC OFF INDICATOR LIGHT - BRAKE HOLD STANDBY INDICATOR LIGHT - BRAKE HOLD OPERATED INDICATOR LIGHT - DOWNHILL ASSIST CONTROL INDICATOR LIGHT (for AWD) - MULTI-INFORMATION DISPLAY (TRACTION CONTROL TURNED OFF) - BUZZER (for AWD) |
*6 | POWER DISTRIBUTION BOX ASSEMBLY - ECU-DCC NO. 1 FUSE - A/BAG-IGR FUSE - STOP FUSE |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *8 | DLC3 |
| *9 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *10 | BRAKE PEDAL SUPPORT ASSEMBLY - BRAKE PEDAL LOAD SENSING SWITCH |
| *11 | ENGINE STOP AND START ECU | *12 | SEMICONDUCTOR POWER INTEGRATION ECU |
| *a | Refer to Service Bulletin for the installation position of the parts. | - | - |
