COMPONENTS (REMOVAL)

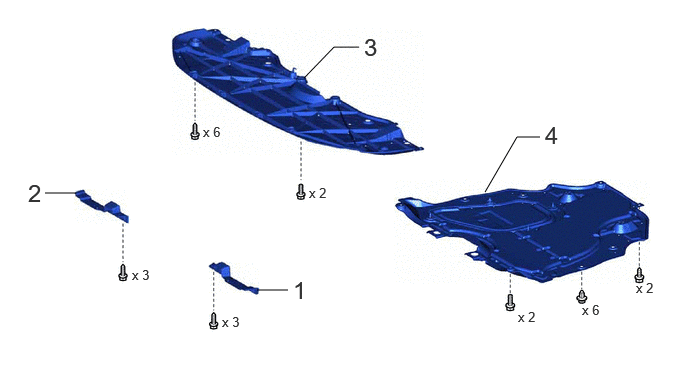

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | FRONT FENDER FRONT SPLASH SHIELD LH | 53896B | - | - | - |
| 2 | FRONT FENDER FRONT SPLASH SHIELD RH | 53895B | - | - | - |
| 3 | NO. 1 ENGINE UNDER COVER | 51441 | - | - | - |
| 4 | NO. 2 ENGINE UNDER COVER ASSEMBLY | 51420 | - | - | |

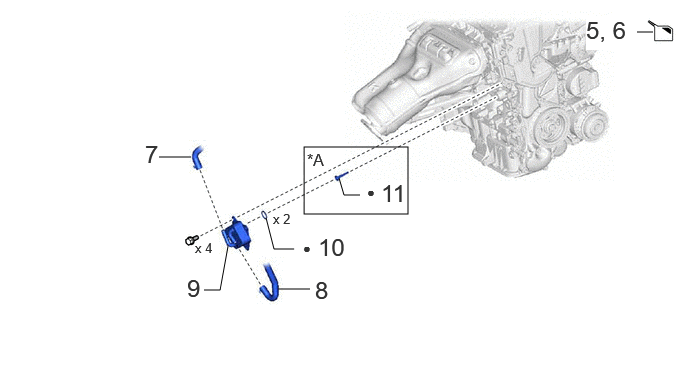

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 5 | DRAIN ENGINE COOLANT | - | - | See step 5 | - |
| 6 | DRAIN ENGINE OIL | - | - | See step 6 | - |
| 7 | NO. 1 WATER BY-PASS HOSE | 16261Z | - | - | - |
| 8 | NO. 2 WATER BY-PASS HOSE | 16264D | - | - | - |
| 9 | OIL COOLER ASSEMBLY | 15710 | - | - | - |
| 10 | OIL COOLER GASKET | 15785 | - | - | - |
| 11 | OIL CONTROL VALVE FILTER | 15678 | - | - | - |
| *A | w/ Filter | - | - |
| • | Non-reusable part | - | - |
