Parts Location [11/2021 - ]: Illustration
WARNING: This page is about a different car, the 2025 Lexus NX 250, 2024 Lexus NX 250, 2023 Lexus NX 250, and 2022 Lexus NX 250. However, it is still accessible from the selected car via links, so may be relevant.

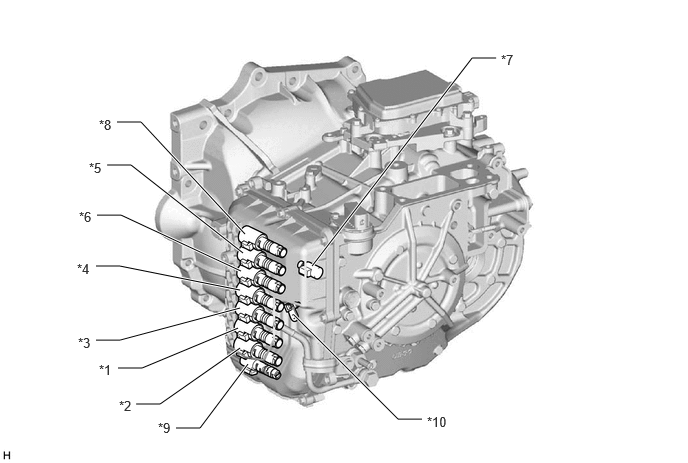

| *1 | SOLENOID (SL1) VALVE | *2 | SOLENOID (SL2) VALVE |
| *3 | SOLENOID (SL3) VALVE | *4 | SOLENOID (SL4) VALVE |
| *5 | SOLENOID (SL5) VALVE | *6 | SOLENOID (SL6) VALVE |
| *7 | SOLENOID (SL) VALVE | *8 | SOLENOID (SLU) VALVE |
| *9 | SOLENOID (SLT) VALVE | *10 | TRANSMISSION WIRE - ATF TEMPERATURE SENSOR |
| *1 | SHIFT CONTROL ACTUATOR ASSEMBLY - SHIFT ACTUATOR ECU |
*2 | TRANSMISSION REVOLUTION SENSOR (NT) |
| *3 | TRANSMISSION REVOLUTION SENSOR (NC) | - | - |

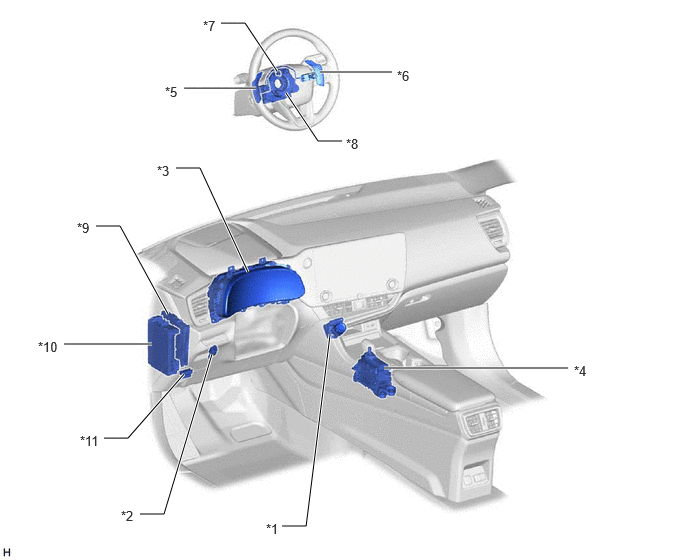

| *1 | COMBINATION SWITCH ASSEMBLY | *2 | STOP LIGHT SWITCH ASSEMBLY |
| *3 | COMBINATION METER ASSEMBLY | *4 | TRANSMISSION FLOOR SHIFT ASSEMBLY - SHIFT CONTROL ECU |
| *5 | SHIFT PADDLE SWITCH LH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
*6 | SHIFT PADDLE SWITCH RH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
| *7 | NO. 1 SWITCH WIRE | *8 | SPIRAL CABLE SUB-ASSEMBLY |
| *9 | ENGINE STOP AND START COMPUTER | *10 | POWER DISTRIBUTION BOX ASSEMBLY |
| *11 | DLC3 | - | - |
