Parts Location [11/2021 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2025 Lexus NX 350, 2025 Lexus NX 250, 2024 Lexus NX 350, 2024 Lexus NX 250, and 2023 Lexus NX 350. However, it is still accessible from the selected car via links, so may be relevant.

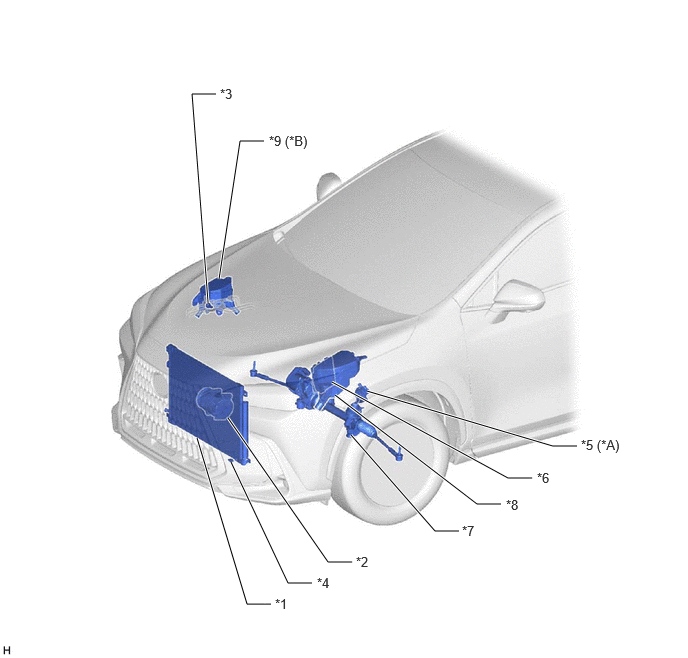

| *A | for T24A-FTS | *B | w/ PTC HEATER (QUICK HEATER ASSEMBLY) |
| *1 | COOLER CONDENSER ASSEMBLY | *2 | COMPRESSOR WITH PULLEY ASSEMBLY |
| *3 | AIR CONDITIONING PRESSURE SENSOR | *4 | AMBIENT TEMP. SENSOR (THERMISTOR ASSEMBLY) |
| *5 | HEATER WATER PUMP ASSEMBLY | *6 | ECM |
| *7 | POWER STEERING ECU (RACK AND PINION POWER STEERING GEAR ASSEMBLY) | *8 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - HTR FUSE - ECU-IGP NO. 3 FUSE |
| *9 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - PTC HTR NO. 1 FUSE - PTC HTR NO. 2 FUSE - PTC HTR NO. 1 RELAY - PTC HTR NO. 2 RELAY |
- | - |

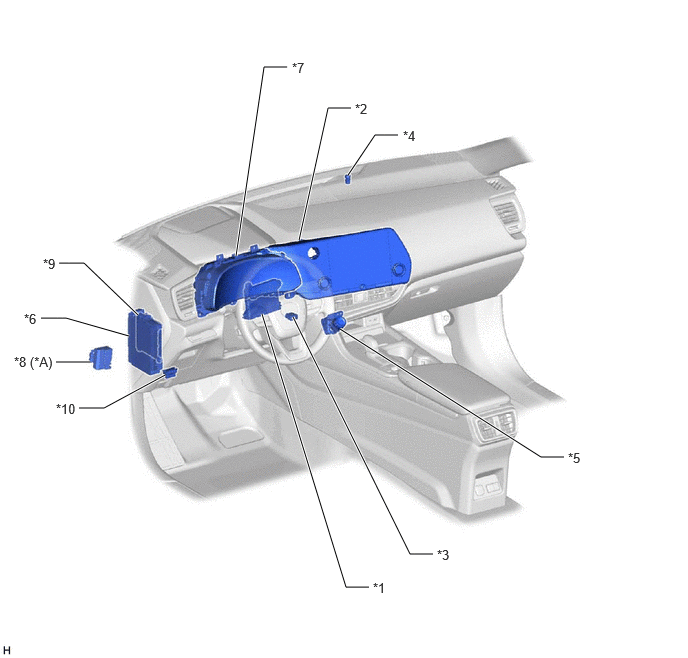

| *A | for T24A-FTS | - | - |
| *1 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *2 | RADIO AND DISPLAY RECEIVER ASSEMBLY |
| *3 | ROOM TEMP. SENSOR (COOLER THERMISTOR) | *4 | SOLAR SENSOR (AUTOMATIC LIGHT CONTROL SENSOR) |
| *5 | DRIVE MODE SELECT SWITCH (COMBINATION SWITCH ASSEMBLY) | *6 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *7 | COMBINATION METER ASSEMBLY | *8 | SEMICONDUCTOR POWER INTEGRATION ECU |
| *9 | POWER DISTRIBUTION BOX ASSEMBLY - ECU-B NO. 3 FUSE |
*10 | DLC3 |

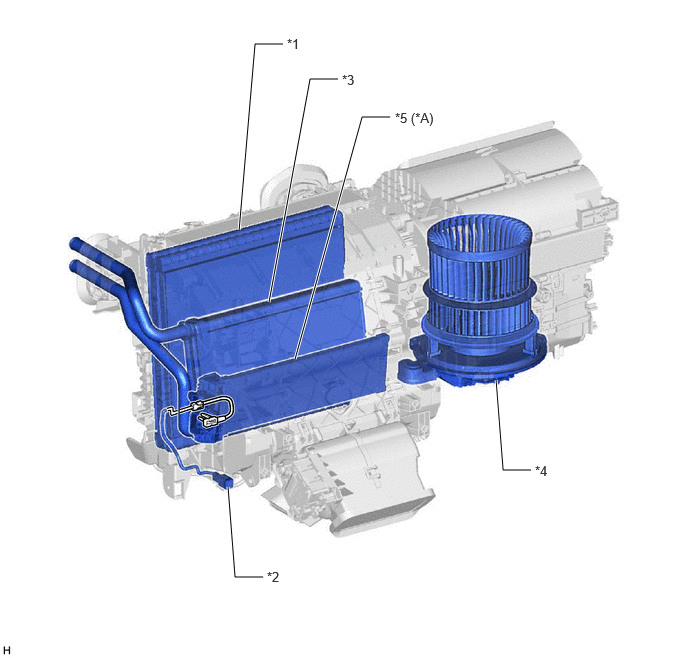

| *A | w/ PTC HEATER (QUICK HEATER ASSEMBLY) | - | - |
| *1 | NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY | *2 | EVAPORATOR TEMP. SENSOR (NO. 1 COOLER THERMISTOR) |
| *3 | HEATER RADIATOR UNIT SUB-ASSEMBLY | *4 | BLOWER MOTOR WITH FAN SUB-ASSEMBLY |
| *5 | PTC HEATER (QUICK HEATER ASSEMBLY) | - | - |
