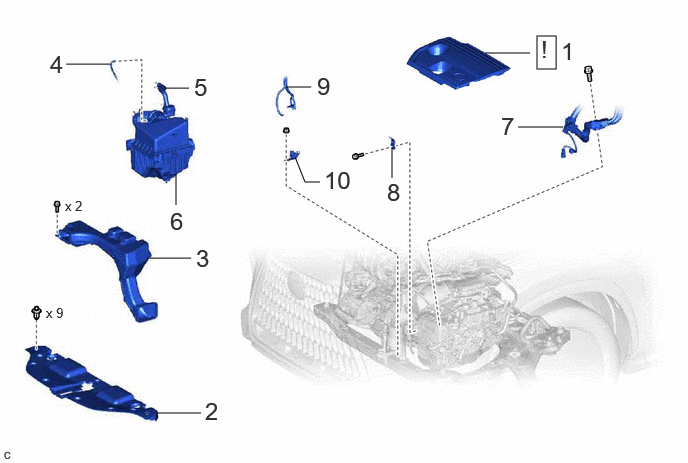

COMPONENTS (REMOVAL)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | NO. 1 ENGINE COVER SUB-ASSEMBLY | 12601B | See step 1 | - | - |
| 2 | RADIATOR UPPER AIR GUIDE PLATE | 16681A | - | - | - |
| 3 | INLET AIR CLEANER ASSEMBLY | 17750A | - | - | - |
| 4 | DISCONNECT VACUUM HOSE | - | - | - | - |
| 5 | NO. 2 VENTILATION HOSE | 12262 | - | - | - |
| 6 | AIR CLEANER ASSEMBLY WITH AIR CLEANER HOSE | - | - | - | - |
| 7 | ENGINE WIRE | - | - | - | - |
| 8 | WIRE HARNESS CLAMP BRACKET | - | - | - | - |
| 9 | DISCONNECT VACUUM HOSE | - | - | - | - |
| 10 | VACUUM SWITCHING VALVE (for Active Control Engine Mount System) | 17650H | - | - | - |
