Parts Location [11/2021 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2025 Lexus NX 350, 2025 Lexus NX 250, 2024 Lexus NX 350, 2024 Lexus NX 250, and 2023 Lexus NX 350. However, it is still accessible from the selected car via links, so may be relevant.
| *A | for A25A-FKS | *B | for T24A-FTS |
| *1 | ECM | *2 | BATTERY STATE SENSOR ASSEMBLY |
| *3 | VACUUM SENSOR ASSEMBLY | *4 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *5 | ECO RUN VEHICLE CONVERTER ASSEMBLY | *6 | RACK & PINION POWER STEERING GEAR ASSEMBLY - POWER STEERING ECU |
| *7 | HOOD LOCK ASSEMBLY (ENGINE HOOD COURTESY SWITCH) | *8 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |

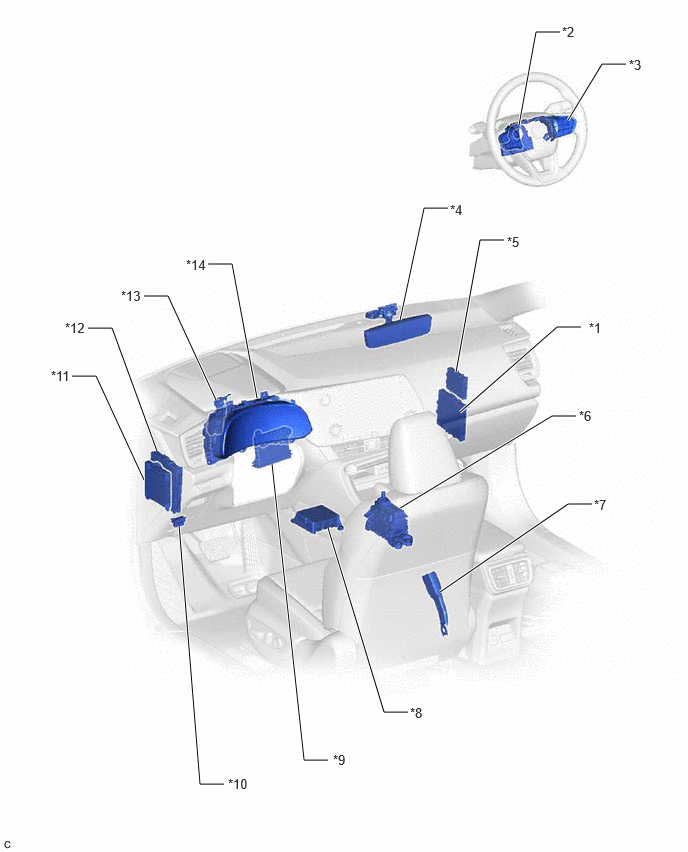

| *1 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *2 | STEERING SENSOR |
| *3 | STEERING PAD SWITCH ASSEMBLY | *4 | INNER REAR VIEW MIRROR ASSEMBLY |
| *5 | NETWORK GATEWAY ECU | *6 | TRANSMISSION FLOOR SHIFT ASSEMBLY - SHIFT CONTROL ECU |
| *7 | FRONT SEAT INNER BELT ASSEMBLY LH | *8 | AIR BAG SENSOR ASSEMBLY |
| *9 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *10 | DLC3 |
| *11 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *12 | ENGINE STOP AND START ECU |
| *13 | ENGINE STOP & START SOLENOID FILTER | *14 | COMBINATION METER ASSEMBLY |
| *1 | METER MIRROR SUB-ASSEMBLY | *2 | ROOM LIGHT CONTROL RELAY |
| *3 | ELECTRIC PARKING BRAKE SWITCH ASSEMBLY - STOP AND START SYSTEM CANCEL SWITCH |
*4 | STEREO COMPONENT AMPLIFIER ASSEMBLY |
| *A | for A25A-FKS | - | - |
| *1 | CRANK POSITION SENSOR | *2 | ENGINE COOLANT TEMPERATURE SENSOR |
| *3 | OIL PUMP WITH SOLENOID ASSEMBLY | *4 | STARTER ASSEMBLY |
