Caution / Notice / Hint
WARNING: This page is about a different car, the 2025 Lexus NX 350h, 2024 Lexus NX 350h, 2023 Lexus NX 350h, and 2022 Lexus NX 350h. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
This procedure includes the removal of small-head bolts. Refer to Small-Head Bolts of Basic Repair Hint to identify the small-head bolts.
Refer to PRECAUTION [11/2021 - ]
COMPONENTS (DISASSEMBLY)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | SPARK PLUG | 19100P | See step 1 | - | - |
| 2 | KNOCK CONTROL SENSOR | 89615 | See step 2 | - | - |
| 3 | ENGINE COOLANT TEMPERATURE SENSOR | 89422A | See step 3 | - | - |
| 4 | STRAIGHT SCREW PLUG | - | - | - | - |
| 5 | OIL PRESSURE AND TEMPERATURE SENSOR | 89448D | See step 5 | - | - |
| 6 | OIL PRESSURE CONTROL VALVE ASSEMBLY | 15250 | See step 6 | - | - |
| 7 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY | 15370 | See step 7 | - | - |
| 8 | CAM TIMING OIL CONTROL SOLENOID O-RING | 15370A | See step 8 | - | - |
| 9 | CAM TIMING CONTROL MOTOR WITH EDU ASSEMBLY | 13090D | See step 9 | - | - |
| 10 | CAM TIMING CONTROL MOTOR O-RING | 13090E | - | - | - |
| 11 | WATER INLET WITH THERMOSTAT SUB-ASSEMBLY | 16031 | See step 11 | - | - |
| 12 | ENGINE WATER PUMP ASSEMBLY (WATER INLET HOUSING) | 16032 | - | - | - |
| 13 | OIL FILLER CAP SUB-ASSEMBLY | 12108 | - | - | - |
| 14 | OIL FILLER CAP GASKET | 12108A | - | - | - |
| 15 | CRANKSHAFT POSITION SENSOR | 11401G | See step 15 | - | - |
| 16 | PCV VALVE (VENTILATION VALVE SUB-ASSEMBLY) | 12204C | - | - | - |
| 17 | DISCONNECT NO. 1 WATER BY-PASS HOSE | 16261Z | - | - | - |
| 18 | DISCONNECT NO. 2 WATER BY-PASS HOSE | 16264D | - | - | - |
| 19 | OIL COOLER ASSEMBLY | 15710 | - | - | - |
| 20 | OIL COOLER GASKET | 15785 | - | - | - |
| 21 | OIL CONTROL VALVE FILTER | 15678 | - | - | - |
| 22 | REMOVE NO. 1 WATER BY-PASS HOSE | 16261Z | - | - | - |
| 23 | REMOVE NO. 2 WATER BY-PASS HOSE | 16264D | - | - | - |
| *A | w/ Filter | - | - |
| • | Non-reusable part | * | Precoated part |
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 24 | CRANKSHAFT PULLEY ASSEMBLY | 13470 | See step 24 | - | - |
| 25 | WATER OUTLET | 16331 | See step 25 | - | - |
| 26 | WATER OUTLET GASKET | 16341 | - | - | - |
| 27 | WATER BY-PASS OUTLET | 16351 | See step 27 | - | - |
| 28 | WATER OUTLET PIPE GASKET | 16345 | - | - | - |
| 29 | CAMSHAFT POSITION SENSOR (for Intake Side) | 11102A | See step 29 | - | - |
| 30 | CAMSHAFT POSITION SENSOR (for Exhaust Side) | 11102A | See step 30 | - | - |
| 31 | CYLINDER HEAD COVER SUB-ASSEMBLY | 11201 | See step 31 | - | - |
| 32 | SPARK PLUG TUBE GASKET | 11193 | See step 32 | - | - |
| 33 | ENGINE MOUNTING BRACKET RH | 12315A | See step 33 | - | - |
| 34 | STRAIGHT SCREW PLUG | - | See step 34 | - | - |
| 35 | NO. 2 TIMING CHAIN COVER ASSEMBLY | 11320B | See step 35 | - | - |
| 36 | TIMING CHAIN COVER OIL SEAL | 11301C | See step 36 | - | - |
| 37 | SET NO. 1 CYLINDER TO TDC (COMPRESSION) | - | See step 37 | - | - |
| *1 | CRANKSHAFT PULLEY BOLT | - | - |
| • | Non-reusable part | * | Precoated part |

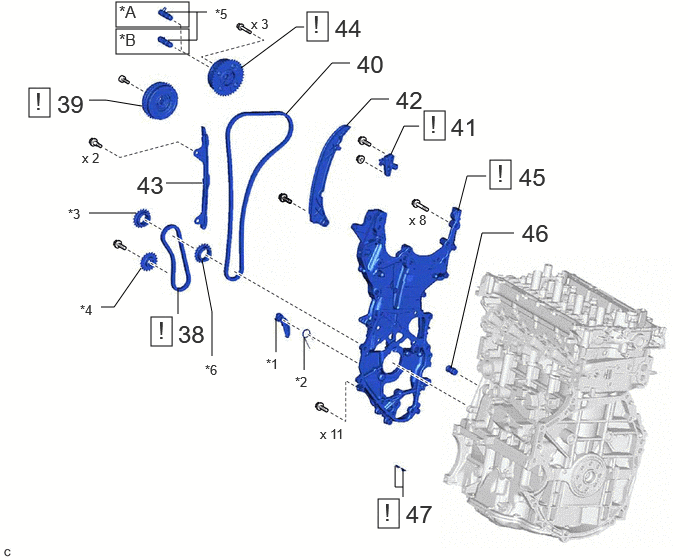

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 38 | OIL PUMP DRIVE CHAIN SUB-ASSEMBLY | 13507A | See step 38 | - | - |
| 39 | CAMSHAFT TIMING GEAR ASSEMBLY | 13050 | See step 39 | - | - |
| 40 | CHAIN SUB-ASSEMBLY | 13506 | - | - | - |
| 41 | NO. 1 CHAIN TENSIONER ASSEMBLY | 13540 | See step 41 | - | - |
| 42 | CHAIN TENSIONER SLIPPER | 13559 | - | - | - |
| 43 | NO. 1 CHAIN VIBRATION DAMPER | 13561 | - | - | - |
| 44 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY | 13070A | See step 44 | - | - |
| 45 | TIMING CHAIN COVER ASSEMBLY | 11310 | See step 45 | - | - |
| 46 | OIL NOZZLE VALVE SUB-ASSEMBLY | 15703A | - | - | - |
| 47 | CRANKSHAFT TIMING GEAR KEY | 13471A | See step 47 | - | - |
| *A | Type A | *B | Type B |
| *1 | CHAIN TENSIONER PLATE | *2 | CHAIN DAMPER SPRING |
| *3 | OIL PUMP DRIVE SPROCKET | *4 | OIL PUMP DRIVE SHAFT SPROCKET |
| *5 | CAMSHAFT TIMING VALVE ASSEMBLY | *6 | CRANKSHAFT TIMING SPROCKET |
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 48 | FUEL PUMP LIFTER GUIDE | 23477 | See step 48 | - | - |
| 49 | CAMSHAFT HOUSING SUB-ASSEMBLY | 11103 | See step 49 | - | - |
| 50 | CAMSHAFT BEARING CAP | - | See step 50 | - | - |
| 51 | CAMSHAFT | 13511 | - | - | - |
| 52 | NO. 2 CAMSHAFT | 13512 | - | - | - |
| 53 | WIRE HARNESS CLAMP BRACKET | - | See step 53 | - | - |
| 54 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY | 13801 | - | - | - |
| 55 | VALVE LASH ADJUSTER ASSEMBLY | 13750 | - | - | - |
| 56 | VALVE STEM CAP | 13716 | - | - | - |
| 57 | WATER BY-PASS PIPE SUB-ASSEMBLY | 16206 | See step 57 | - | - |
| 58 | WATER BY-PASS PIPE GASKET | 16258C | - | - | - |
| 59 | CYLINDER HEAD SUB-ASSEMBLY | 11101 | See step 59 | - | - |
| 60 | CYLINDER HEAD GASKET | 11115 | - | - | - |
| 61 | CYLINDER BLOCK WATER JACKET SPACER | 11445 | See step 61 | - | - |
| *1 | CYLINDER HEAD SET BOLT | *2 | PLATE WASHER |
| *3 | NO. 1 CAMSHAFT BEARING CAP | *4 | NO. 2 CAMSHAFT BEARING CAP |
| *5 | NO. 3 CAMSHAFT BEARING CAP | *6 | NO. 4 CAMSHAFT BEARING CAP |
| • | Non-reusable part | - | - |
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 62 | OIL FILTER SUB-ASSEMBLY | 15601 | - | - | - |
| 63 | OIL PAN DRAIN PLUG | 12101A | - | - | - |
| 64 | OIL FILTER UNION | 15600A | See step 64 | - | - |
| 65 | NO. 2 OIL PAN SUB-ASSEMBLY | 12102A | See step 65 | - | - |
| 66 | OIL STRAINER SUB-ASSEMBLY | 15104 | See step 66 | - | - |
| 67 | ENGINE OIL LEVEL SENSOR | 89491 | See step 67 | - | - |
| 68 | OIL PUMP BRACKET | 15167 | - | - | - |
| 69 | INSPECT CRANKSHAFT BACKLASH | 13620B | See step 69 | - | - |
| 70 | ENGINE BALANCER ASSEMBLY | 13620B | See step 70 | - | - |
| 71 | OIL PUMP ASSEMBLY | 15100 | - | - | - |
| 72 | STIFFENING CRANKCASE ASSEMBLY | 11420 | See step 72 | - | - |
| 73 | STRAIGHT SCREW PLUG | - | See step 73 | - | - |
| 74 | WIRE HARNESS CLAMP BRACKET | - | See step 74 | - | - |
| 75 | REAR ENGINE OIL SEAL | 11401L | - | - | - |
| • | Non-reusable part | - | - |
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 76 | STUD BOLT | - | See step 76 | - | - |
| 77 | RING PIN | - | See step 77 | - | - |
| 78 | STRAIGHT PIN | - | See step 78 | - | - |
| *A | w/ Stud Bolt | - | - |
| • | Non-reusable part | - | - |
