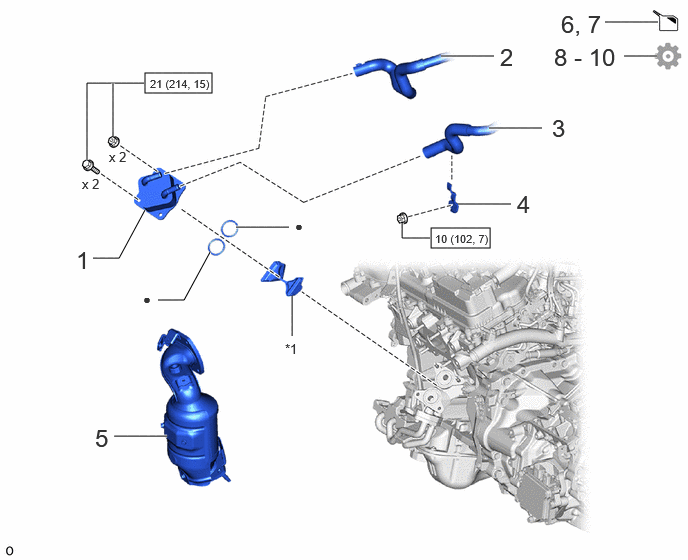

COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | OIL COOLER ASSEMBLY | 15710 | - | - | - |
| 2 | NO. 5 WATER BY-PASS HOSE | 16282 | - | - | - |
| 3 | NO. 4 WATER BY-PASS HOSE | 16281 | - | - | - |
| 4 | WATER HOSE CLAMP | 16581 | - | - | - |
| 5 | EXHAUST MANIFOLD ASSEMBLY LH | 17150 | - | - | - |
| 6 | ADD ENGINE OIL | - | - | See step 6 | - |
| 7 | ADD ENGINE COOLANT (for Engine) | - | - | See step 7 | - |
| 8 | CHECK ENGINE OIL LEVEL | - | - | - | See step 6 |
| 9 | INSPECT FOR ENGINE OIL LEAK | - | - | - | See step 9 |
| 10 | INSPECT FOR COOLANT LEAK (for Engine) | - | - | - | See step 10 |
| *1 | NO. 1 CYLINDER BLOCK INSULATOR | - | - |
| N*m (kgf*cm, ft*lbf): Specified torque | • | Non-reusable part |
