COMPONENTS (INSTALLATION)

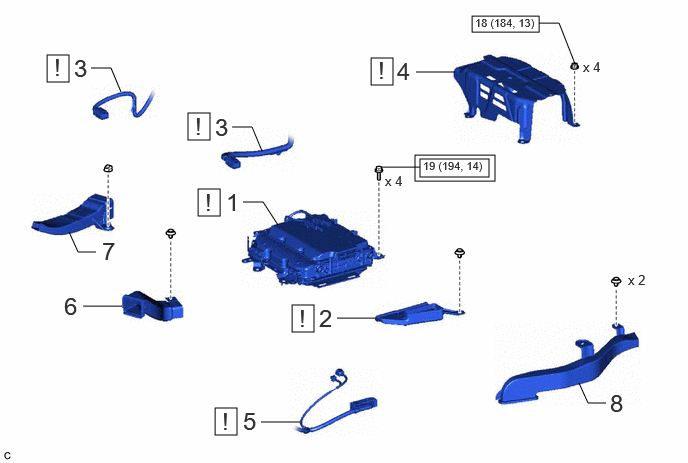

Fig 1: Electric Vehicle Charger Assembly (For PHEV Model) Installation Components With Torque Specifications (1 Of 3)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | ELECTRIC VEHICLE CHARGER ASSEMBLY | G9090B | See step 1 | - | - |
| 2 | NO. 1 CHARGER INTAKE DUCT | G926JA | See step 2 | - | - |
| 3 | FLOOR UNDER WIRE | 821H1 | See step 3 | - | - |
| 4 | EV CONVERTER PROTECTOR | G927B | See step 4 | - | - |
| 5 | NO. 2 FLOOR WIRE | 82162 | See step 5 | - | - |
| 6 | NO. 1 CHARGER EXHAUST DUCT | G926PA | - | - | - |
| 7 | NO. 2 CHARGER EXHAUST DUCT | G926X | - | - | - |
| 8 | NO. 2 CHARGER INTAKE DUCT | G926NA | - | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

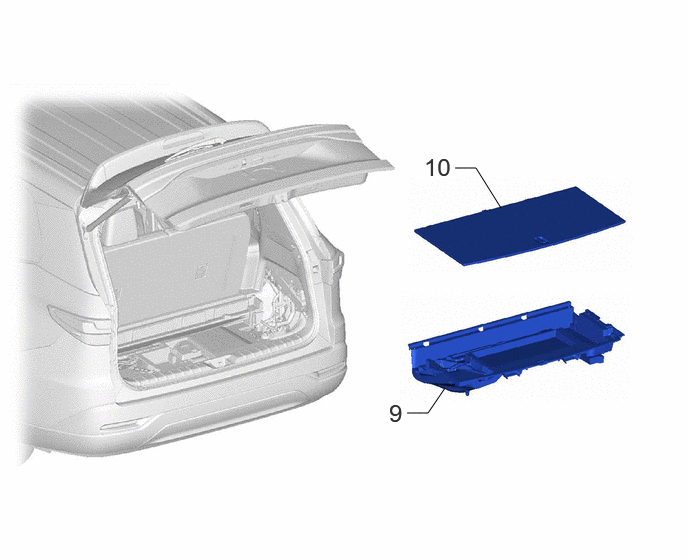

| 9 | REAR DECK FLOOR BOX | 64993 | - | - | - |
| 10 | DECK BOARD ASSEMBLY | 58410B | - | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

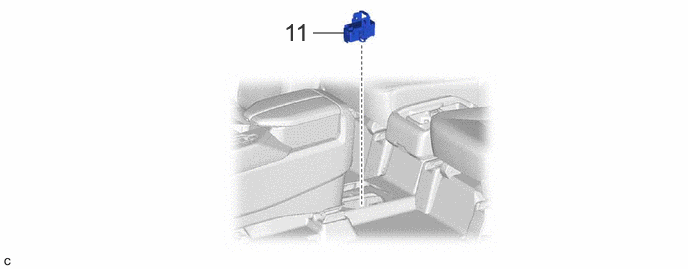

| 11 | SERVICE PLUG GRIP | G3834 | - | - | - |
