COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | CABLE EV CHARGER LOCK ASSEMBLY | G90F0A | - | - | - |
| 2 | NO. 1 EV CHARGE CONNECTOR DRAIN HOSE | G93B1 | See step 2 | - | - |
| 3 | INLET AC CHARGER CABLE | G9081C | See step 3 | - | - |
| 4 | WATER BY-PASS PIPE | 16268R | - | - | |
| 5 | NO. 2 EV CHARGE CONNECTOR DRAIN HOSE | G93B2 | - | - | |
| *1 | CONNECTOR PIN | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

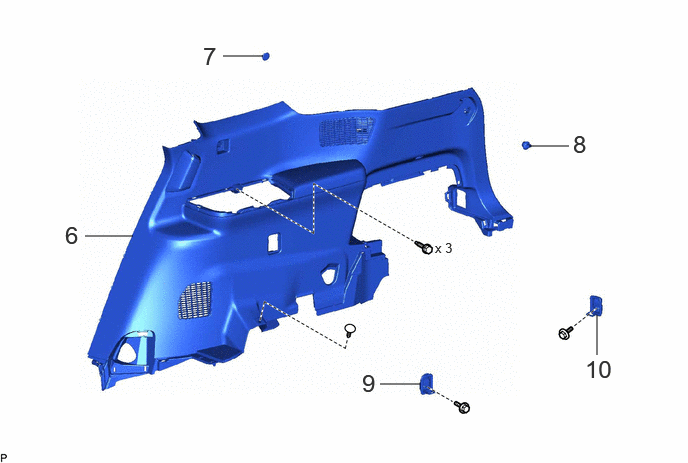

| 6 | DECK TRIM SIDE PANEL ASSEMBLY RH | 64730B | - | - | - |
| 7 | ROPE HOOK ASSEMBLY | 66310H | - | - | - |
| 8 | ROPE HOOK | 66311 | - | - | - |
| 9 | NO. 1 LUGGAGE COMPARTMENT TRIM HOOK | 64725F | - | - | - |
| 10 | DECK TRIM POCKET COVER | 64974 | - | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 11 | REAR NO. 2 SEAT OUTER BELT ASSEMBLY RH | 73560 | - | - | - |
| 12 | DECK SIDE TRIM COVER RH | 64714C | - | - | - |
| 13 | REAR SEAT OUTER BELT ASSEMBLY RH | 73360D | - | - | - |
| 14 | CENTER PILLAR LOWER GARNISH BELT HOLE COVER RH | 73295A | - | - | - |
| 15 | REAR DOOR OPENING TRIM WEATHERSTRIP RH | 62331C | - | - | - |
| 16 | REAR FLOOR FINISH PLATE | 58387B | - | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 17 | REAR NO. 2 SEAT ASSEMBLY | - | - | - | - |
| 18 | REAR NO. 1 SEAT ASSEMBLY | - | - | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

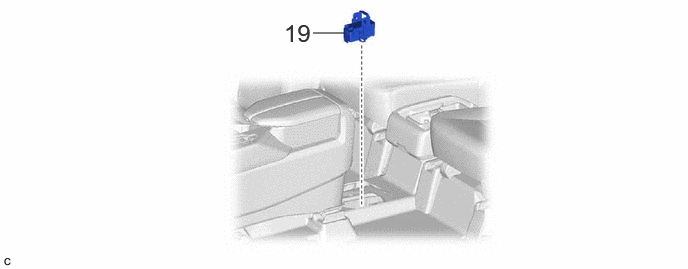

| 19 | SERVICE PLUG GRIP | G3834 | - | - | - |
