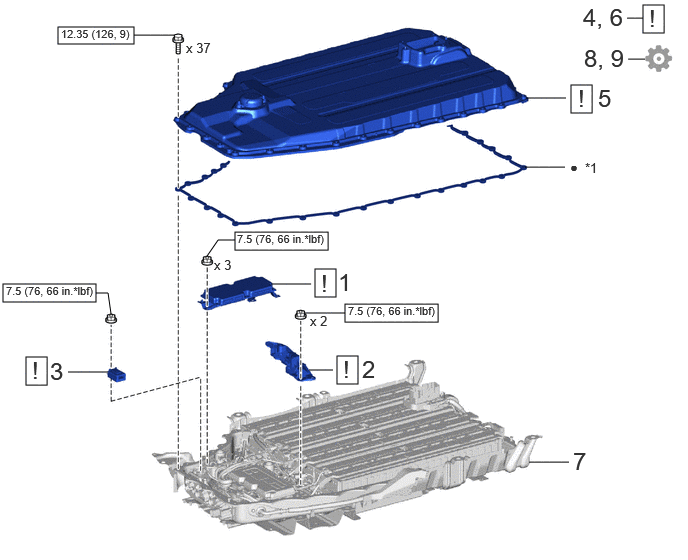

COMPONENTS INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | BATTERY ECU ASSEMBLY | 89890A | See step 1 | - | - |
| 2 | NO. 3 TRACTION BATTERY WIRE COVER | G96E8 | See step 2 | - | - |
| 3 | NO. 1 TRACTION BATTERY HEATER RELAY | G96J1 | See step 3 | - | - |
| 4 | READ VALUE USING GTS | - | See step 4 | - | - |
| 5 | NO. 1 TRACTION BATTERY COVER | - | See step 5 | - | - |
| 6 | CHECK FOR AIRTIGHTNESS | - | See step 6 | - | - |
| 7 | HV SUPPLY BATTERY ASSEMBLY | G9510 | - | - | - |
| 8 | CURRENT SENSOR OFFSET LEARNING | - | - | - | See step 8 |
| 9 | PERFORM INITIALIZATION | - | - | - | See step 9 |
| *1 | NO. 1 HV BATTERY SEAL | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
