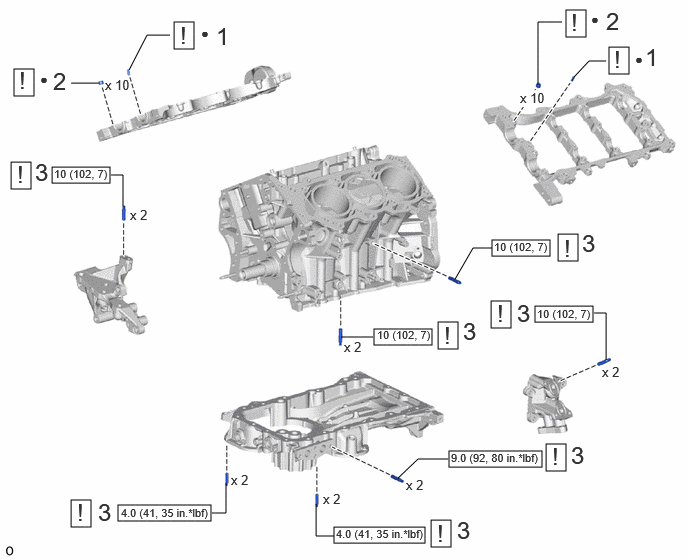

COMPONENTS (REASSEMBLY)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Procedure |
Part Name Code |
 |
 |
 |
| 1 |
STRAIGHT PIN |
- |
See step 1 |
- |
- |
| 2 |
RING PIN |
- |
See step 2 |
- |
- |
| 3 |
STUD BOLT |
- |
See step 3 |
- |
- |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
• |
Non-reusable part |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Procedure |
Part Name Code |
 |
 |
 |
| 4 |

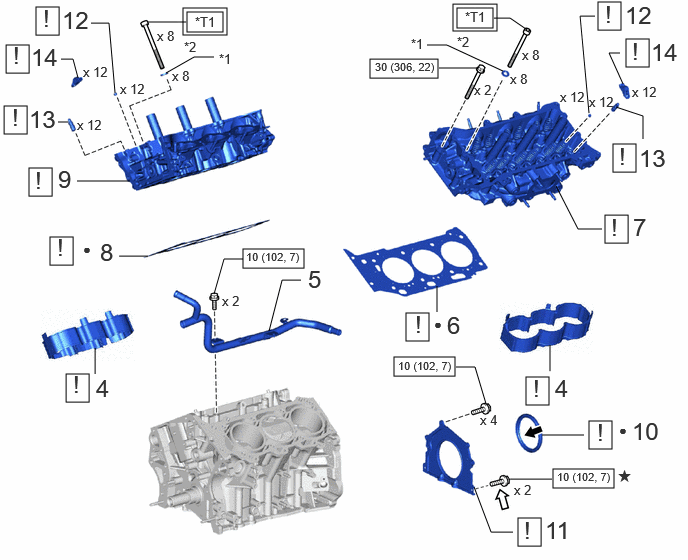

CYLINDER BLOCK WATER JACKET SPACER |
11445 |
See step 4 |
- |
- |
| 5 |
WATER INLET PIPE |
16322 |
- |
- |
- |
| 6 |
NO. 2 CYLINDER HEAD GASKET |
11116 |
See step 6 |
- |
- |
| 7 |
CYLINDER HEAD LH |
11102 |
See step 7 |
- |
- |
| 8 |
CYLINDER HEAD GASKET |
11115 |
See step 8 |
- |
- |
| 9 |
CYLINDER HEAD SUB-ASSEMBLY |
11101 |
See step 9 |
- |
- |
| 10 |
REAR ENGINE OIL SEAL |
11381A |
See step 10 |
- |
- |
| 11 |
REAR ENGINE OIL SEAL RETAINER |
11381 |
See step 11 |
- |
- |
| 12 |
VALVE STEM CAP |
13716 |
See step 12 |
- |
- |
| 13 |
VALVE LASH ADJUSTER ASSEMBLY |
13750 |
See step 13 |
- |
- |
| 14 |
NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY |
13801 |
See step 14 |
- |
- |
| *1 |
CYLINDER HEAD SET PLATE WASHER |
*2 |
CYLINDER HEAD SET BOLT |
 |
Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
| • |
Non-reusable part |
 |
MP grease |
 |
Adhesive 1324 |
* |
Precoated part |
| *T1 |
1st: 36 (367, 27) 2nd: Turn 90° 3rd: Turn 90° |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

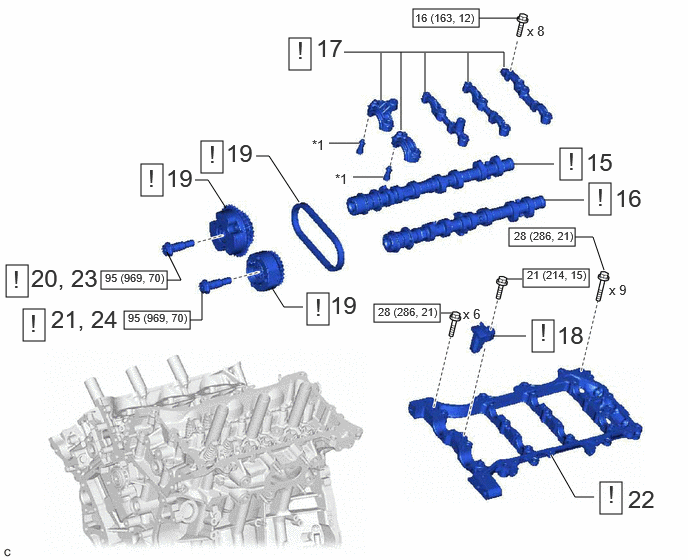

| Procedure |
Part Name Code |
 |
 |
 |
| 15 |
NO. 3 CAMSHAFT SUB-ASSEMBLY |
13053 |
See step 15 |
- |
- |
| 16 |
NO. 4 CAMSHAFT SUB-ASSEMBLY |
13054 |
See step 16 |
- |
- |
| 17 |
CAMSHAFT BEARING CAP (for Bank 2) |
- |
See step 17 |
- |
- |
| 18 |
NO. 3 CHAIN TENSIONER ASSEMBLY |
13560A |
See step 18 |
- |
- |
| 19 |
CAMSHAFT TIMING GEAR ASSEMBLY, CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY AND NO. 2 CHAIN SUB-ASSEMBLY (for Bank 2) |
- |
See step 19 |
- |
- |
| 20 |
TEMPORARILY INSTALL CAMSHAFT TIMING GEAR BOLT (for Intake Side of Bank 2) |
- |
See step 20 |
- |
- |
| 21 |
TEMPORARILY INSTALL CAMSHAFT TIMING GEAR BOLT (for Exhaust Side of Bank 2) |
- |
See step 21 |
- |
- |
| 22 |
CAMSHAFT HOUSING SUB-ASSEMBLY LH |
11104A |
See step 22 |
- |
- |
| 23 |
TIGHTEN CAMSHAFT TIMING GEAR BOLT (for Intake Side of Bank 2) |
- |
See step 23 |
- |
- |
| 24 |
TIGHTEN CAMSHAFT TIMING GEAR BOLT (for Exhaust Side of Bank 2) |
- |
See step 24 |
- |
- |
| *1 |
OIL CONTROL VALVE FILTER |
- |
- |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

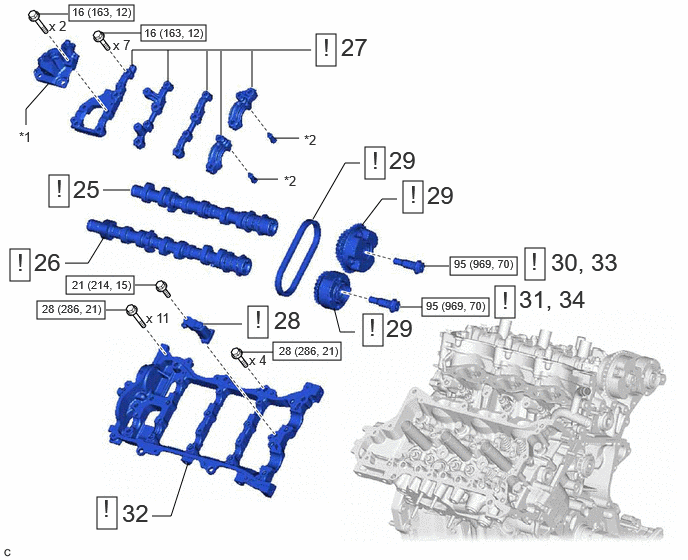

| Procedure |
Part Name Code |
 |
 |
 |
| 25 |
CAMSHAFT |
13511 |
See step 25 |
- |
- |
| 26 |
NO. 2 CAMSHAFT |
13512 |
See step 26 |
- |
- |
| 27 |
CAMSHAFT BEARING CAP (for Bank 1) |
- |
See step 27 |
- |
- |
| 28 |
NO. 2 CHAIN TENSIONER ASSEMBLY |
13550 |
See step 28 |
- |
- |
| 29 |
CAMSHAFT TIMING GEAR ASSEMBLY, CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY AND NO. 2 CHAIN SUB-ASSEMBLY (for Bank 1) |
- |
See step 29 |
- |
- |
| 30 |
TEMPORARILY INSTALL CAMSHAFT TIMING GEAR BOLT (for Intake Side of Bank 1) |
- |
See step 30 |
- |
- |
| 31 |
TEMPORARILY INSTALL CAMSHAFT TIMING GEAR BOLT (for Exhaust Side of Bank 1) |
- |
See step 31 |
- |
- |
| 32 |
CAMSHAFT HOUSING SUB-ASSEMBLY RH |
11103C |
See step 32 |
- |
- |
| 33 |
TIGHTEN CAMSHAFT TIMING GEAR BOLT (for Intake Side of Bank 1) |
- |
See step 33 |
- |
- |
| 34 |
TIGHTEN CAMSHAFT TIMING GEAR BOLT (for Exhaust Side of Bank 1) |
- |
See step 34 |
- |
- |
| *1 |
FUEL PUMP LIFTER HOUSING |
*2 |
OIL CONTROL VALVE FILTER |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Procedure |
Part Name Code |
 |
 |
 |
| 35 |

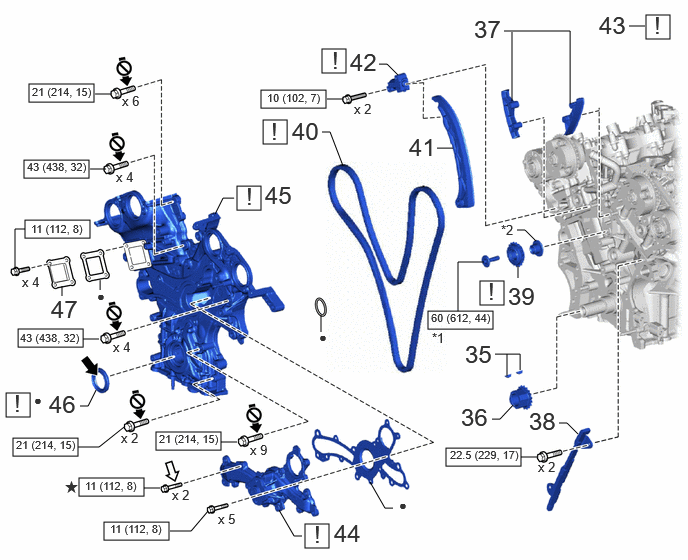

CRANKSHAFT TIMING GEAR KEY |
- |
- |
- |
- |
| 36 |
CRANKSHAFT TIMING GEAR OR SPROCKET |
13521 |
- |
- |
- |
| 37 |
NO. 2 CHAIN VIBRATION DAMPER |
13562 |
- |
- |
- |
| 38 |
NO. 1 CHAIN VIBRATION DAMPER |
13561 |
- |
- |
- |
| 39 |
IDLE SPROCKET ASSEMBLY |
13530 |
See step 39 |
- |
- |
| 40 |
CHAIN SUB-ASSEMBLY |
13506 |
See step 40 |
- |
- |
| 41 |
CHAIN TENSIONER SLIPPER |
13559 |
- |
- |
- |
| 42 |
NO. 1 CHAIN TENSIONER ASSEMBLY |
13540 |
See step 42 |
- |
- |
| 43 |
INSPECT VALVE TIMING |
- |
See step 43 |
- |
- |
| 44 |
ENGINE WATER PUMP ASSEMBLY |
16100 |
See step 44 |
- |
- |
| 45 |
TIMING CHAIN COVER ASSEMBLY |
11310 |
See step 45 |
- |
- |
| 46 |
TIMING CHAIN CASE OIL SEAL |
11301C |
See step 46 |
- |
- |
| 47 |
TIMING CHAIN COVER PLATE |
11324 |
- |
- |
- |
| *1 |
NO. 2 IDLE GEAR SHAFT |
*2 |
NO. 1 IDLE GEAR SHAFT |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
• |
Non-reusable part |
 |
MP grease |
 |
Adhesive 1344 |
| * |
Precoated part |
 |
Do not apply lubricants to the threaded parts |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Procedure |
Part Name Code |
 |
 |
 |
| 48 |

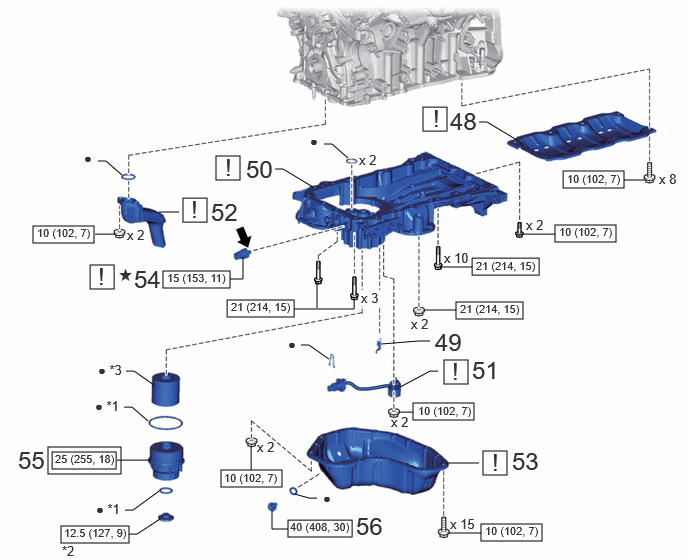

NO. 1 OIL PAN BAFFLE PLATE |
12121 |
See step 48 |
- |
- |
| 49 |
OIL FILTER BRACKET CLIP |
15679 |
- |
- |
- |
| 50 |
OIL PAN SUB-ASSEMBLY |
12101 |
See step 50 |
- |
- |
| 51 |
ENGINE OIL LEVEL SENSOR |
89491 |
See step 51 |
- |
- |
| 52 |
OIL STRAINER SUB-ASSEMBLY |
15104 |
See step 52 |
- |
- |
| 53 |
NO. 2 OIL PAN SUB-ASSEMBLY |
12102A |
See step 53 |
- |
- |
| 54 |
ENGINE OIL PRESSURE SWITCH ASSEMBLY |
83530 |
See step 54 |
- |
- |
| 55 |
OIL FILTER CAP ASSEMBLY |
15620 |
- |
- |
- |
| 56 |
OIL PAN DRAIN PLUG |
12101A |
- |
- |
- |
| *1 |
O-RING |
*2 |
OIL FILTER DRAIN PLUG |
| *3 |
OIL FILTER ELEMENT |
- |
- |
 |
Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
| • |
Non-reusable part |
 |
Adhesive 1344 |
| * |
Precoated part |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Procedure |
Part Name Code |
 |
 |
 |
| 57 |

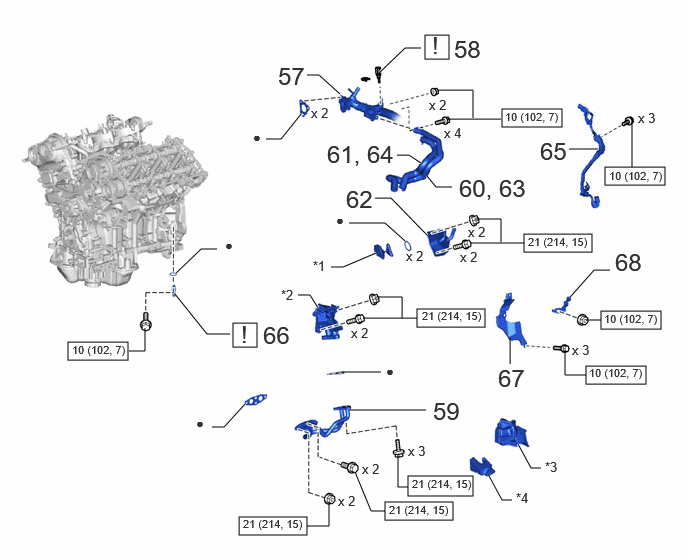

WATER OUTLET |
- |
- |
- |
- |
| 58 |
ENGINE COOLANT TEMPERATURE SENSOR |
89422A |
See step 58 |
- |
- |
| 59 |
OIL COOLER PIPE |
15767 |
- |
- |
- |
| 60 |
INSTALL NO. 5 WATER BY-PASS HOSE |
16282 |
- |
- |
- |
| 61 |
INSTALL NO. 4 WATER BY-PASS HOSE |
16281 |
- |
- |
- |
| 62 |
OIL COOLER ASSEMBLY |
15710 |
- |
- |
- |
| 63 |
CONNECT NO. 5 WATER BY-PASS HOSE |
16282 |
- |
- |
- |
| 64 |
CONNECT NO. 4 WATER BY-PASS HOSE |
16281 |
- |
- |
- |
| 65 |
SENSOR WIRE |
82219C |
- |
- |
- |
| 66 |
CRANKSHAFT POSITION SENSOR |
11401G |
See step 66 |
- |
- |
| 67 |
CRANKSHAFT POSITION SENSOR PROTECTOR |
19312 |
- |
- |
- |
| 68 |
WATER HOSE CLAMP |
16581 |
- |
- |
- |
| *1 |
NO. 1 CYLINDER BLOCK INSULATOR |
*2 |
NO. 1 OIL COOLER BRACKET |
| *3 |
NO. 2 CYLINDER BLOCK INSULATOR |
*4 |
NO. 3 CYLINDER BLOCK INSULATOR |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
• |
Non-reusable part |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Procedure |
Part Name Code |
 |
 |
 |
| 69 |

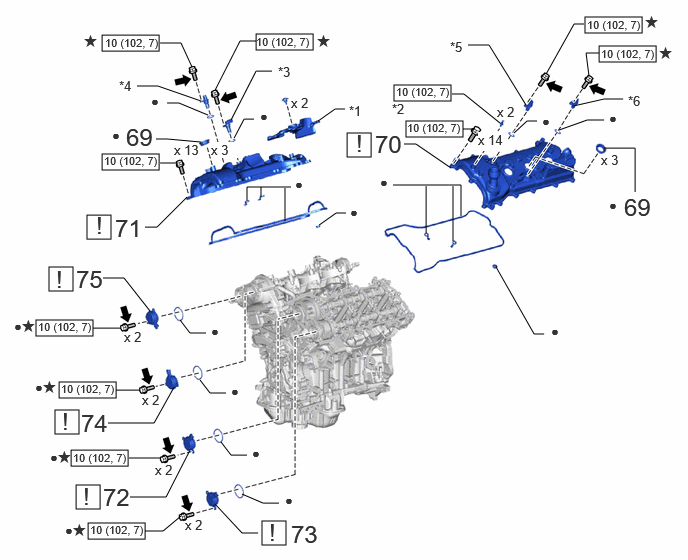

SPARK PLUG TUBE GASKET |
- |
- |
- |
- |
| 70 |
CYLINDER HEAD COVER SUB-ASSEMBLY LH |
11202 |
See step 70 |
- |
- |
| 71 |
CYLINDER HEAD COVER SUB-ASSEMBLY |
11201 |
See step 71 |
- |
- |
| 72 |
CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Side of Bank 2) |
15370C |
See step 72 |
- |
- |
| 73 |
CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Side of Bank 2) |
15370C |
See step 73 |
- |
- |
| 74 |
CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Side of Bank 1) |
15370B |
See step 74 |
- |
- |
| 75 |
CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Side of Bank 1) |
15370B |
See step 75 |
- |
- |
| *1 |
NO. 1 ENGINE COVER SUB-ASSEMBLY |
*2 |
NO. 1 V-BANK COVER BRACKET |
| *3 |
VVT SENSOR (for Intake Side of Bank 1) |
*4 |
VVT SENSOR (for Exhaust Side of Bank 1) |
| *5 |
VVT SENSOR (for Intake Side of Bank 2) |
*6 |
VVT SENSOR (for Exhaust Side of Bank 2) |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
• |
Non-reusable part |
 |
Adhesive 1324 |
* |
Precoated part |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

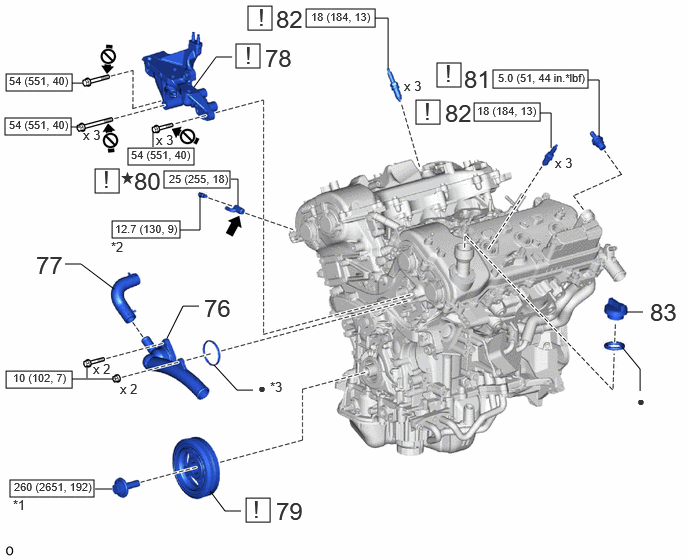

| Procedure |
Part Name Code |
 |
 |
 |
| 76 |
WATER INLET WITH THERMOSTAT SUB-ASSEMBLY |
16031 |
- |
- |
- |
| 77 |
WATER BY-PASS HOSE |
16261 |
- |
- |
- |
| 78 |
ENGINE MOUNTING BRACKET RH |
12315A |
See step 78 |
- |
- |
| 79 |
CRANKSHAFT PULLEY |
13471 |
See step 79 |
- |
- |
| 80 |
CYLINDER BLOCK WATER DRAIN COCK SUB-ASSEMBLY |
11415 |
See step 80 |
- |
- |
| 81 |
PCV VALVE (VENTILATION VALVE SUB-ASSEMBLY) |
12204 |
See step 81 |
- |
- |
| 82 |
SPARK PLUG |
19100P |
See step 82 |
- |
- |
| 83 |
OIL FILLER CAP SUB-ASSEMBLY |
12108 |
- |
- |
- |
| *1 |
CRANKSHAFT PULLEY SET BOLT |
*2 |
CYLINDER BLOCK WATER DRAIN COCK PLUG |
| *3 |
GASKET |
- |
- |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
• |
Non-reusable part |
 |
Adhesive 1324 |
* |
Precoated part |
 |
Do not apply lubricants to the threaded parts |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Procedure |
Part Name Code |
 |
 |
 |
| 84 |

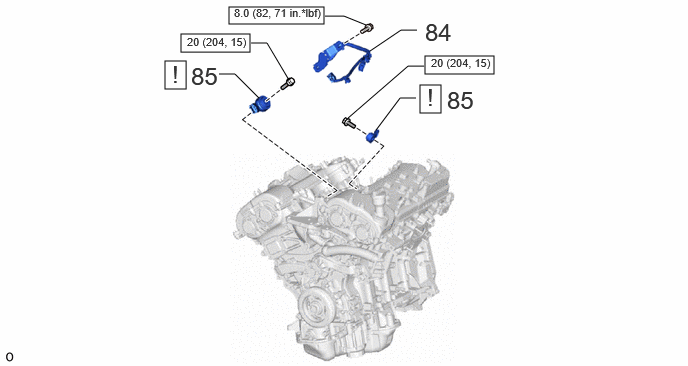

SENSOR WIRE |
82219A |
- |
- |
- |
| 85 |
KNOCK CONTROL SENSOR |
89615 |
See step 85 |
- |
- |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| Procedure |
Part Name Code |
 |
 |
 |
| 86 |

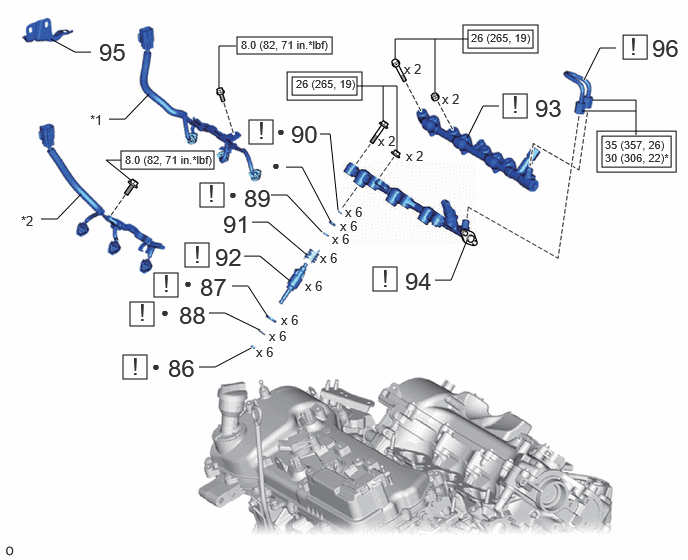

FUEL INJECTOR SEAL |
23255A |
See step 86 |
- |
- |
| 87 |
INJECTOR VIBRATION INSULATOR |
23291 |
See step 87 |
- |
- |
| 88 |
C-RING |
- |
See step 88 |
- |
- |
| 89 |
NO. 1 FUEL INJECTOR BACK-UP RING |
23256 |
See step 89 |
- |
- |
| 90 |
NO. 3 FUEL INJECTOR BACK-UP RING |
23258 |
See step 90 |
- |
- |
| 91 |
NOZZLE HOLDER CLAMP |
23695A |
- |
- |
- |
| 92 |
DIRECT FUEL INJECTOR ASSEMBLY |
23250E |
See step 92 |
- |
- |
| 93 |
FUEL DELIVERY PIPE RH |
23814E |
See step 93 |
- |
- |
| 94 |
FUEL DELIVERY PIPE WITH SENSOR ASSEMBLY LH |
23860 |
See step 94 |
- |
- |
| 95 |
WIRE HARNESS CLAMP BRACKET |
- |
- |
- |
- |
| 96 |
NO. 2 FUEL PIPE SUB-ASSEMBLY |
23802B |
See step 96 |
- |
- |
| *1 |
NO. 6 ENGINE WIRE |
*2 |
NO. 7 ENGINE WIRE |
 |
Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
| * |
For use with a union nut wrench |
• |
Non-reusable part |
