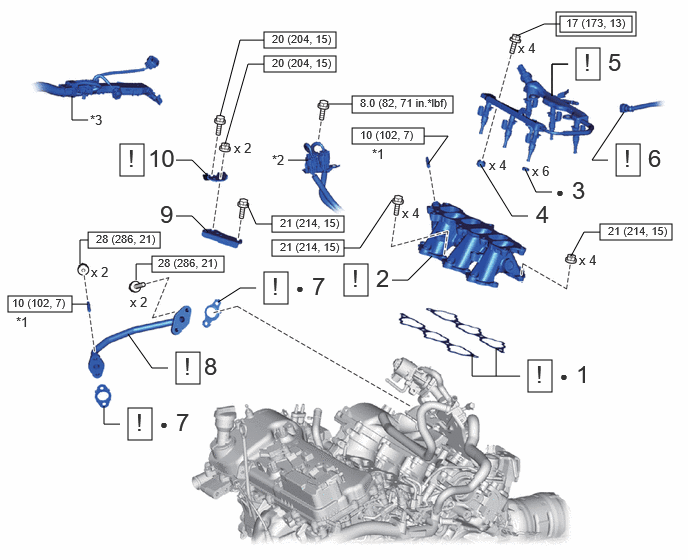

COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | NO. 1 INTAKE MANIFOLD TO HEAD GASKET | 17177 | See step 1 | - | - |
| 2 | INTAKE MANIFOLD | 17111 | See step 2 | - | - |
| 3 | INJECTOR VIBRATION INSULATOR | 23291A | - | - | - |
| 4 | NO. 1 DELIVERY PIPE SPACER | 23807V | - | - | - |
| 5 | FUEL DELIVERY PIPE WITH SENSOR ASSEMBLY | 23800 | See step 5 | - | - |
| 6 | NO. 1 FUEL HOSE | 23801F | See step 6 | - | - |
| 7 | NO. 2 EGR PIPE GASKET | 25629A | See step 7 | - | - |
| 8 | NO. 2 EGR PIPE | 25612 | See step 8 | - | - |
| 9 | REAR ENGINE MOUNTING STAY RH | 12327 | - | - | - |
| 10 | NO. 2 ENGINE MOUNTING STAY RH | 12327A | See step 10 | - | - |
| *1 | STUD BOLT | *2 | WIRE HARNESS CLAMP BRACKET |
| *3 | ENGINE WIRE | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | - | - |

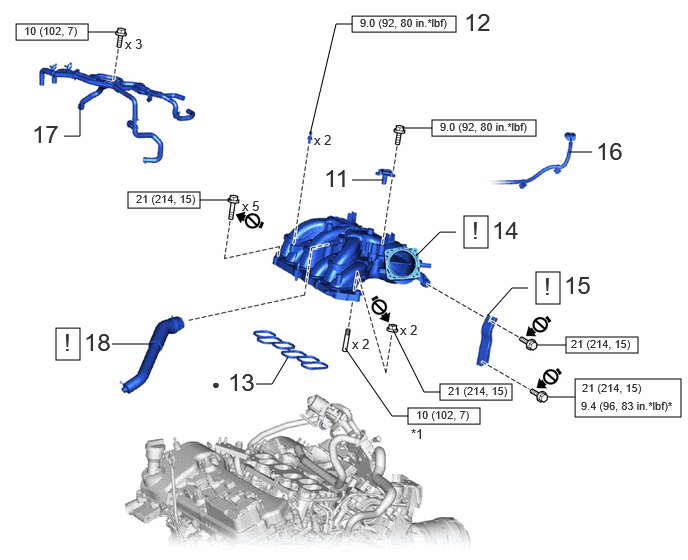

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 11 | MANIFOLD ABSOLUTE PRESSURE SENSOR (E.F.I. VACUUM SENSOR ASSEMBLY) | 89421 | - | - | - |
| 12 | NO. 1 V-BANK COVER BRACKET | 11254 | - | - | - |
| 13 | AIR SURGE TANK TO INTAKE MANIFOLD GASKET | 17176 | - | - | - |
| 14 | INTAKE AIR SURGE TANK ASSEMBLY | 17190 | See step 14 | - | - |
| 15 | NO. 2 SURGE TANK STAY | 17126 | See step 15 | - | - |
| 16 | ENGINE WIRE | 82121 | - | - | - |
| 17 | WATER BY-PASS HOSE SUB-ASSEMBLY | - | - | - | - |
| 18 | VENTILATION HOSE | 12261 | See step 18 | - | - |
| *1 | STUD BOLT | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | Do not apply lubricants to the threaded parts |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 19 | NO. 1 ENGINE COVER | 12611 | - | - | - |
| 20 | V-BANK COVER SUB-ASSEMBLY | 11209 | See step 20 | - | - |
| 21 | THROTTLE BODY WITH MOTOR ASSEMBLY | 22030 | - | - | - |
| 22 | INSPECT FOR FUEL LEAK | - | - | - | See step 22 |
