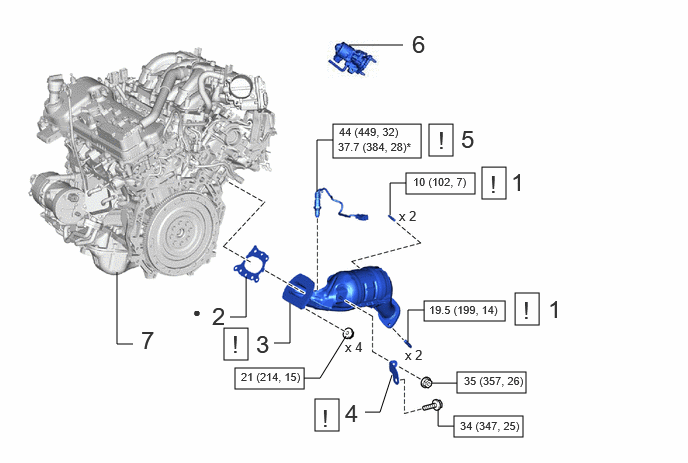

COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | STUD BOLT | - | See step 1 | - | - |
| 2 | EXHAUST MANIFOLD TO HEAD GASKET | 17173 | - | - | - |
| 3 | EXHAUST MANIFOLD ASSEMBLY RH | 17140 | See step 3 | - | - |
| 4 | MANIFOLD STAY | 17118 | See step 4 | - | - |
| 5 | AIR FUEL RATIO SENSOR (for Bank 1 Sensor 1) | 89467C | See step 5 | - | - |
| 6 | EGR VALVE ASSEMBLY | 25620 | - | - | - |
| 7 | ENGINE ASSEMBLY WITH TRANSAXLE | - | - | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
