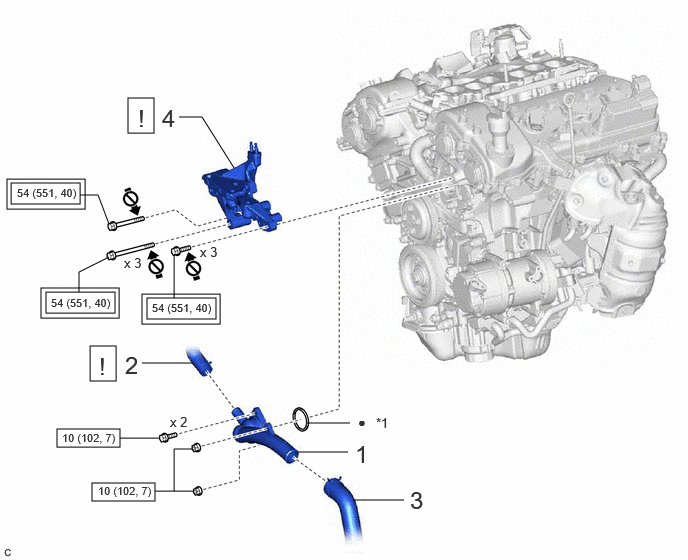

COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | WATER INLET WITH THERMOSTAT SUB-ASSEMBLY | 16031 | - | - | - |
| 2 | WATER BY-PASS HOSE | 16261 | See step 2 | - | - |
| 3 | NO. 2 RADIATOR HOSE | 16572D | - | - | - |
| 4 | ENGINE MOUNTING BRACKET RH | 12315A | See step 4 | - | - |
| *1 | GASKET | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | Do not apply lubricants to the threaded parts |

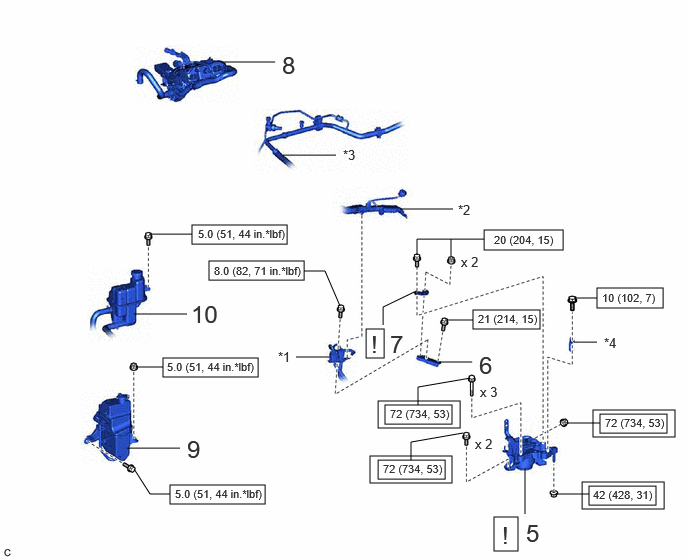

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 5 | ENGINE MOUNTING INSULATOR SUB-ASSEMBLY RH | 12305 | See step 5 | - | - |
| 6 | REAR ENGINE MOUNTING STAY RH | 12327 | - | - | - |
| 7 | NO. 2 ENGINE MOUNTING STAY RH | 12327A | See step 7 | - | - |
| 8 | ELECTRIC HEATER SUB-ASSEMBLY | 87101G | - | - | - |
| 9 | RADIATOR RESERVE TANK ASSEMBLY | 16470 | - | - | - |
| 10 | INTERCOOLER RESERVE TANK ASSEMBLY | 16640 | - | - | - |
| *1 | WIRE HARNESS CLAMP BRACKET | *2 | ENGINE WIRE |
| *3 | SUCTION HOSE SUB-ASSEMBLY | *4 | NO. 2 GROUND WIRE |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

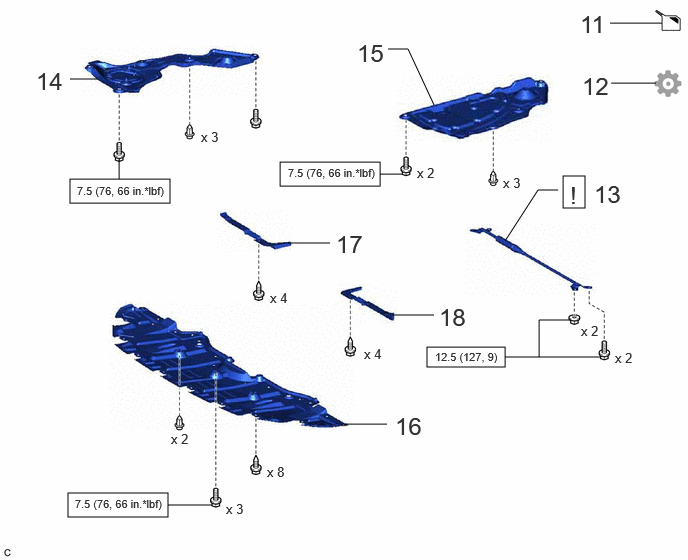

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 11 | ADD ENGINE COOLANT (for Engine) | - | - | See step 11 | - |
| 12 | INSPECT FOR COOLANT LEAK (for Engine) | - | - | - | See step 12 |
| 13 | SUSPENSION TOWER DAMPER | 48691E | See step 13 | - | - |
| 14 | REAR ENGINE UNDER COVER RH | 51443C | - | - | - |
| 15 | REAR ENGINE UNDER COVER LH | 51444A | - | - | - |
| 16 | NO. 1 ENGINE UNDER COVER | 51441 | - | - | - |
| 17 | FRONT WHEEL OPENING EXTENSION PAD RH | 53851D | - | - | - |
| 18 | FRONT WHEEL OPENING EXTENSION PAD LH | 53852B | - | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
