The necessary procedures (adjustment, calibration, initialization or registration) that must be performed after parts are removed and installed, or replaced during radiator assembly removal/installation are shown below.
NECESSARY PROCEDURES AFTER PARTS REMOVED/INSTALLED/REPLACED
| Replaced Part or Performed Procedure | Necessary Procedures | Effect/Inoperative Function When Necessary Procedures are not Performed | Link |
|---|---|---|---|
|
Front television camera view adjustment | Panoramic View Monitor System | Refer to CALIBRATION [09/2023 - ] |
| Advanced Park | Refer to CALIBRATION [09/2023 - ] | ||
Replacement or removal and installation of 2 or more parts:
|
Television camera view adjustment | Panoramic View Monitor System | Refer to CALIBRATION [09/2023 - ] |
*: Even when not replacing the part, it is necessary to perform the specified necessary procedures after installation.
COMPONENTS (REMOVAL)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | FRONT WHEEL OPENING EXTENSION PAD LH | 53852B | - | - | - |
| 2 | FRONT WHEEL OPENING EXTENSION PAD RH | 53851D | - | - | - |
| 3 | NO. 1 ENGINE UNDER COVER | 51441 | - | - | - |
| 4 | REAR ENGINE UNDER COVER LH | - | - | - | - |
| 5 | REAR ENGINE UNDER COVER RH | - | - | - | - |
| 6 | SUSPENSION TOWER DAMPER | 48691E | See step 6 | - | - |
| 7 | DRAIN ENGINE COOLANT (for Engine) | - | - | See step 7 | - |
| 8 | DRAIN COOLANT (for Inverter) | - | - | See step 8 | - |
| 9 | RECOVER REFRIGERANT FROM REFRIGERATION SYSTEM | - | See step 9 | - | - |
| 10 | FRONT BUMPER ASSEMBLY | - | - | - | - |
| 11 | FRONT BUMPER ENERGY ABSORBER | 52611 | - | - | - |
| 12 | FRONT BUMPER REINFORCEMENT SUB-ASSEMBLY | 52021 | - | - | - |
| 13 | INLET AIR CLEANER ASSEMBLY | 17750A | - | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

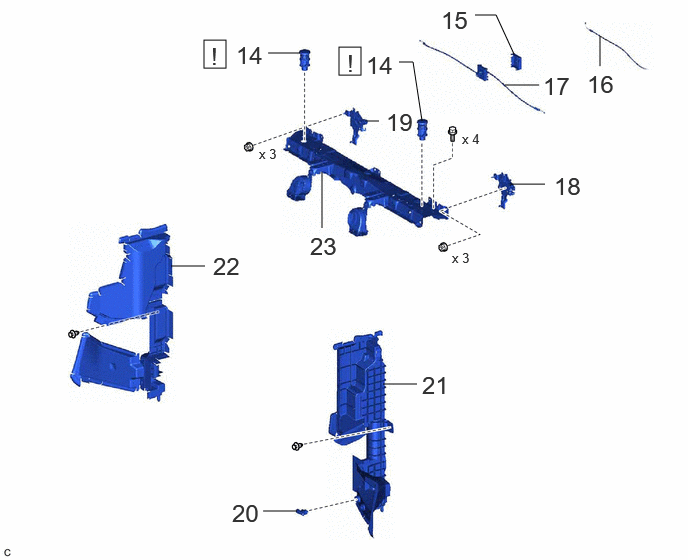

| 14 | HOOD SPRING ASSEMBLY | 53590B | See step 14 | - | - |
| 15 | HOOD LOCK CONTROL COVER | 53641A | - | - | - |
| 16 | HOOD LOCK CONTROL CABLE ASSEMBLY | 53630 | - | - | - |
| 17 | HOOD LOCK CONTROL JUNCTION ASSEMBLY | 53640 | - | - | - |
| 18 | HOOD LOCK ASSEMBLY LH | 53520B | - | - | - |
| 19 | HOOD LOCK ASSEMBLY | 53510 | - | - | - |
| 20 | THERMISTOR ASSEMBLY | 88790B | - | - | - |
| 21 | NO. 1 RADIATOR AIR GUIDE LH | 16595B | - | - | - |
| 22 | NO. 1 RADIATOR AIR GUIDE RH | 16593B | - | - | - |
| 23 | UPPER RADIATOR SUPPORT SUB-ASSEMBLY | 53205 | - | - | - |
| • | Non-reusable part | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

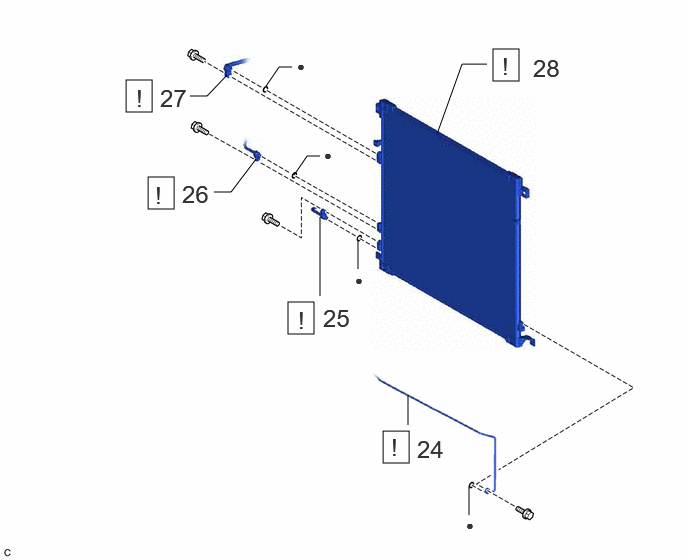

| 24 | LIQUID PIPE SUB-ASSEMBLY | 88706 | See step 24 | - | - |
| 25 | LIQUID TUBE SUB-ASSEMBLY A | 88706A | See step 25 | - | - |
| 26 | LIQUID TUBE SUB-ASSEMBLY B | 88706B | See step 26 | - | - |
| 27 | NO. 1 COOLER REFRIGERANT DISCHARGE HOSE | 88711 | See step 27 | - | - |
| 28 | COOLER CONDENSER ASSEMBLY | 884A0 | See step 28 | - | - |
| • | Non-reusable part | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

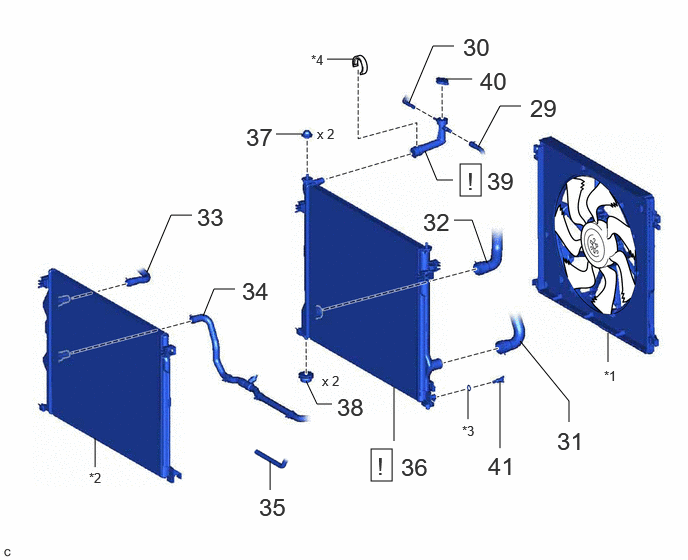

| 29 | NO. 4 WATER BY-PASS HOSE | 16281 | - | - | - |
| 30 | NO. 6 WATER BY-PASS HOSE | 16283D | - | - | - |
| 31 | NO. 1 RADIATOR HOSE | 16571C | - | - | - |
| 32 | NO. 2 RADIATOR HOSE | 16572D | - | - | - |
| 33 | NO. 1 INVERTER COOLING HOSE | G9225K | - | - | - |
| 34 | NO. 6 INVERTER COOLING HOSE | G9236A | - | - | - |
| 35 | NO. 1 INVERTER COOLING INLET HOSE | G922AA | - | - | - |
| 36 | RADIATOR ASSEMBLY | 16400 | See step 36 | - | - |
| 37 | RADIATOR SUPPORT CUSHION | 16523A | - | - | - |
| 38 | LOWER RADIATOR SUPPORT | 16535 | - | - | - |
| 39 | FILLER NECK | 16897A | See step 39 | - | - |
| 40 | RADIATOR CAP SUB-ASSEMBLY | 16401 | - | - | - |
| 41 | RADIATOR DRAIN COCK PLUG | 16400B | - | - | - |
| *1 | FAN WITH MOTOR ASSEMBLY | *2 | INTERCOOLER COOLING RADIATOR ASSEMBLY |
| *3 | O-RING | *4 | RETAINER |
