COMPONENTS (INSTALLATION)

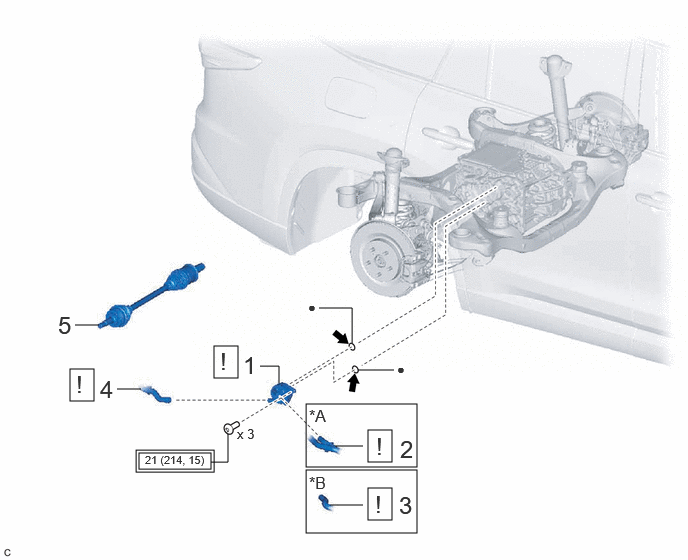

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | REAR TRANSAXLE MOTOR COOLING COOLER | G125AB | See step 1 | - | - |
| 2 | NO. 1 INVERTER COOLING HOSE ASSEMBLY | G90A0A | See step 2 | - | - |
| 3 | NO. 13 INVERTER COOLING HOSE | - | See step 3 | - | - |
| 4 | NO. 1 TRANSMISSION OIL COOLER HOSE ASSEMBLY | 32930F | See step 4 | - | - |
| 5 | REAR DRIVE SHAFT ASSEMBLY RH | 42330 | - | - | - |
| *A | for HEV Model | *B | for PHEV Model |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| Toyota Genuine e-Transaxle Fluid TE | - | - |

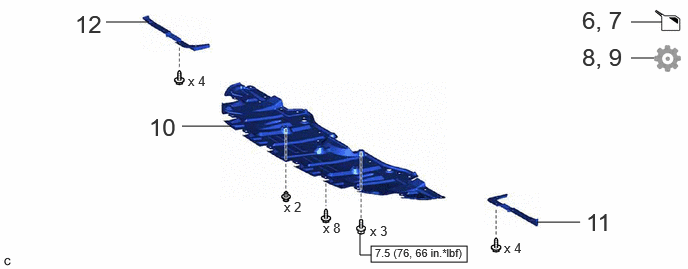

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 6 | ADD COOLANT (for Intercooler (T24A-FTS)) | - | - | See step 6 | - |
| 7 | ADD COOLANT (for Inverter (2GR-FXS)) | - | - | See step 7 | - |
| 8 | INSPECT FOR COOLANT LEAK (for Intercooler (T24A-FTS)) | - | - | - | See step 8 |
| 9 | INSPECT FOR COOLANT LEAK (for Inverter (2GR-FXS)) | - | - | - | See step 9 |
| 10 | NO. 1 ENGINE UNDER COVER | 51441 | - | - | - |
| 11 | FRONT WHEEL OPENING EXTENSION PAD LH | 53852B | - | - | - |
| 12 | FRONT WHEEL OPENING EXTENSION PAD RH | 53851D | - | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
