Parts Location [09/2023 - ]: Illustration

WARNING: This page is about a different car, the 2024 Lexus TX 550h+ and 2024 Lexus TX 500h. However, it is still accessible from the selected car via links, so may be relevant.

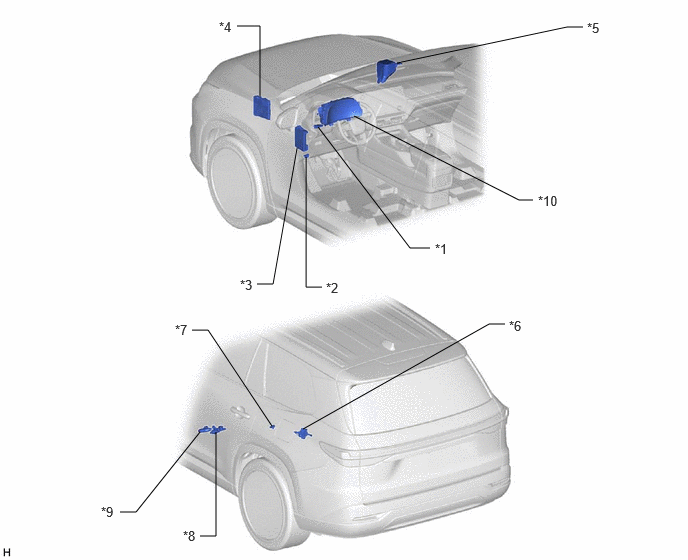

GTY1232061Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 FUEL LID OPENER SWITCH (INTEGRATION CONTROL AND PANEL ASSEMBLY) *2 DLC3
*3 POWER DISTRIBUTION BOX ASSEMBLY
- FUEL OPN RELAY
- FUEL OPN FUSE
*4 ECM
*5 NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY
- EFI NO. 2 FUSE
*6 FUEL LID WITH MOTOR LOCK ASSEMBLY
*7 VAPOR PRESSURE SENSOR *8 CLOSE TANK VALVE ASSEMBLY
*9 FUEL TANK VENT HOSE SUB-ASSEMBLY *10 COMBINATION METER ASSEMBLY
