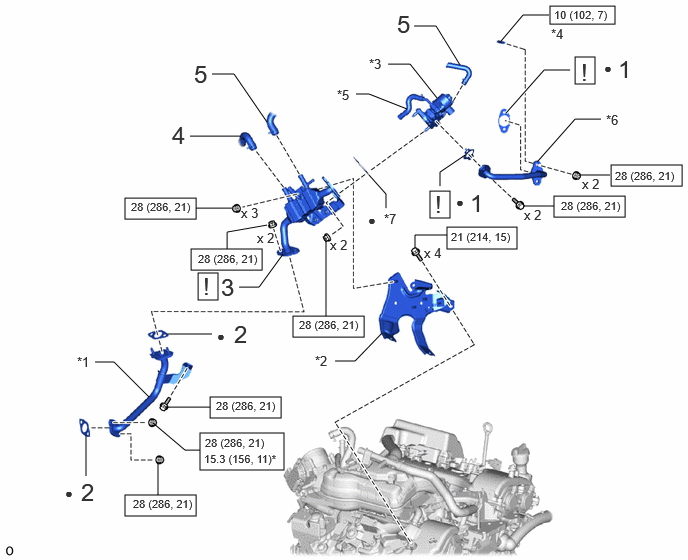

COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | NO. 2 EGR PIPE GASKET | 25629A | See step 1 | - | - |
| 2 | EGR INLET GASKET | 25628 | - | - | - |
| 3 | EGR COOLER ASSEMBLY | 25680 | See step 3 | - | - |
| 4 | NO. 6 WATER BY-PASS HOSE | 16283 | - | - | - |
| 5 | NO. 10 WATER BY-PASS HOSE AND NO. 11 WATER BY-PASS HOSE | - | - | - | - |
| *1 | NO. 1 EGR PIPE | *2 | EGR COOLER BRACKET |
| *3 | EGR VALVE ASSEMBLY | *4 | STUD BOLT |
| *5 | NO. 9 WATER BY-PASS HOSE | *6 | NO. 2 EGR PIPE |
| *7 | EGR VALVE GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| * | For use with SST | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 6 | WIRE HARNESS | - | - | - | - |
| 7 | ELECTRIC HEATER SUB-ASSEMBLY | 87101G | - | - | - |
| 8 | FRONT EXHAUST PIPE SUB-ASSEMBLY | 17401 | See step 8 | - | - |
| 9 | FRONT NO. 2 EXHAUST PIPE SUB-ASSEMBLY | 17402 | See step 9 | - | - |
| 10 | FRONT EXHAUST PIPE ASSEMBLY | 17410 | See step 10 | - | - |
| 11 | ADD ENGINE COOLANT (for Engine) | - | - | See step 11 | - |
| 12 | INSPECT FOR COOLANT LEAK (for Engine) | - | - | - | See step 12 |
| 13 | INSPECT FOR EXHAUST GAS LEAK | - | - | - | See step 13 |
| 14 | NO. 1 ENGINE COVER | 12611 | - | - | - |
| 15 | V-BANK COVER SUB-ASSEMBLY | 11209 | See step 15 | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
