COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

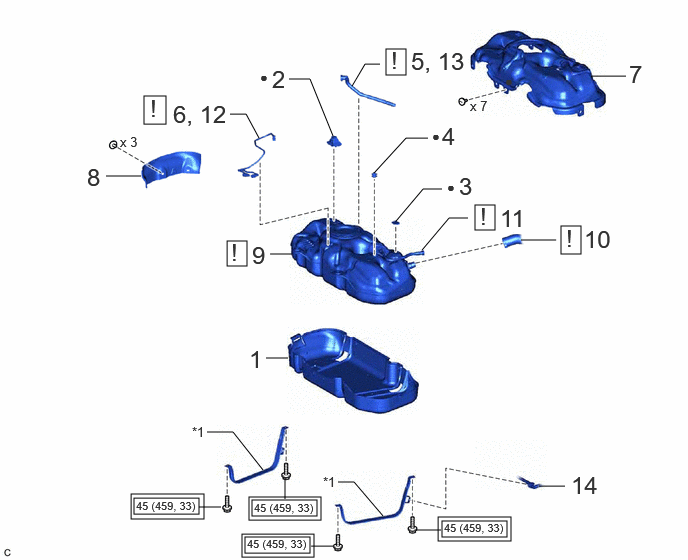

| 1 | NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY | 77606 | - | - | - |
| 2 | NO. 1 FUEL TANK CUSHION | 77651A | - | - | - |
| 3 | NO. 2 FUEL TANK CUSHION | 77652A | - | - | - |
| 4 | NO. 6 FUEL TANK CUSHION | 77656B | - | - | - |
| 5 | INSTALL FUEL TANK VENT HOSE SUB-ASSEMBLY | 77404 | - | - | - |
| 6 | INSTALL FUEL TANK MAIN TUBE SUB-ASSEMBLY | 77209F | - | - | - |
| 7 | UPPER FUEL TANK COVER | 77611F | - | - | - |
| 8 | NO. 1 FUEL TANK PROTECTOR | 77641A | - | - | - |
| 9 | FUEL TANK SUB-ASSEMBLY | 77001A | See step 9 | - | - |
| 10 | FUEL TANK FILLER PIPE ASSEMBLY | 77210 | See step 10 | - | - |
| 11 | FUEL TANK BREATHER TUBE | - | See step 11 | - | - |
| 12 | CONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY | 77209F | See step 12 | - | - |
| 13 | CONNECT FUEL TANK VENT HOSE SUB-ASSEMBLY | 77404 | See step 13 | - | - |
| 14 | NO. 7 FUEL TANK BREATHER TUBE | 77227B | - | - | - |
| *1 | NO. 1 FUEL TANK BAND SUB-ASSEMBLY LH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|

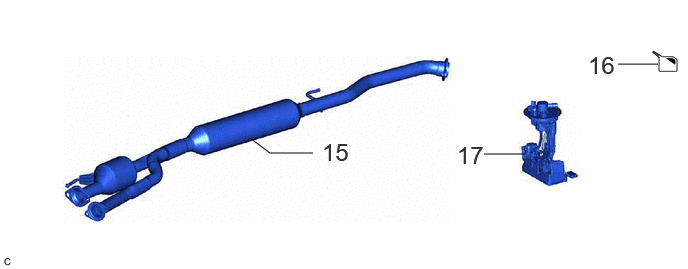

| 15 | FRONT EXHAUST PIPE ASSEMBLY | 17410 | - | - | - |
| 16 | ADD FUEL | - | - | See step 16 | - |
| 17 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | 77020A | - | - | - |
