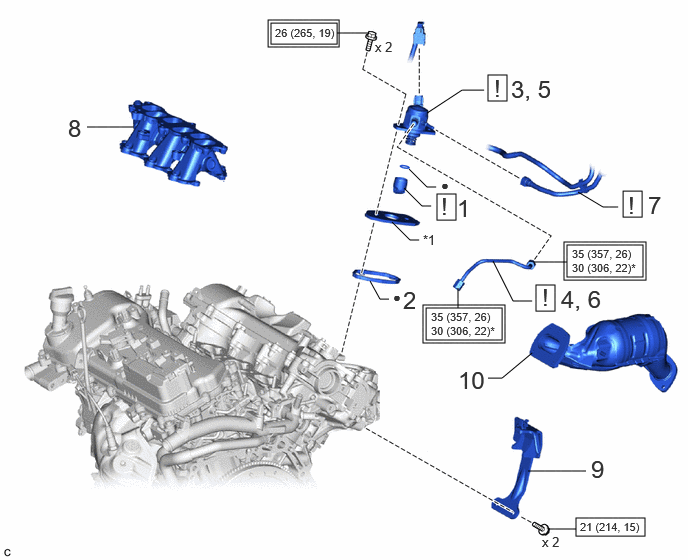

COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | FUEL PUMP LIFTER ASSEMBLY | 23470 | See step 1 | - | - |
| 2 | FUEL PUMP SPACER GASKET | 23224D | - | - | - |
| 3 | TEMPORARILY INSTALL FUEL (ENGINE ROOM SIDE) PUMP ASSEMBLY | 23100X | See step 3 | - | - |
| 4 | TEMPORARILY INSTALL NO. 1 FUEL PIPE SUB-ASSEMBLY | 23801P | See step 4 | - | - |
| 5 | INSTALL FUEL (ENGINE ROOM SIDE) PUMP ASSEMBLY | 23100X | See step 5 | - | - |
| 6 | INSTALL NO. 1 FUEL PIPE SUB-ASSEMBLY | 23801P | See step 6 | - | - |
| 7 | NO. 1 FUEL HOSE | 23801F | See step 7 | - | - |
| 8 | INTAKE MANIFOLD | 17111 | - | - | - |
| 9 | FUEL PUMP PROTECTOR | 23214A | - | - | - |
| 10 | EXHAUST MANIFOLD ASSEMBLY RH | 17140 | - | - | - |
| *1 | FUEL PUMP LIFTER GUIDE | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| * | For use with a union nut wrench | • | Non-reusable part |

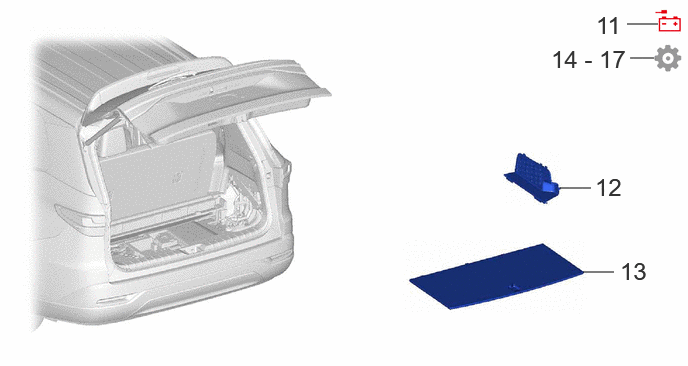

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 11 | CONNECT CABLE TO NEGATIVE AUXILIARY BATTERY TERMINAL | - | - | - | - |
| 12 | BATTERY SERVICE HOLE COVER | 58441L | - | - | - |
| 13 | DECK BOARD ASSEMBLY | 58410B | - | - | - |
| 14 | INSPECT FOR FUEL LEAK | - | - | - | See step 14 |
| 15 | INSPECT FOR ENGINE OIL LEAK | - | - | - | See step 15 |
| 16 | PERFORM INITIALIZATION | - | - | - | See step 16 |
| 17 | INITIALIZATION AFTER RECONNECTING AUXILIARY BATTERY TERMINAL | - | - | - | See step 17 |
