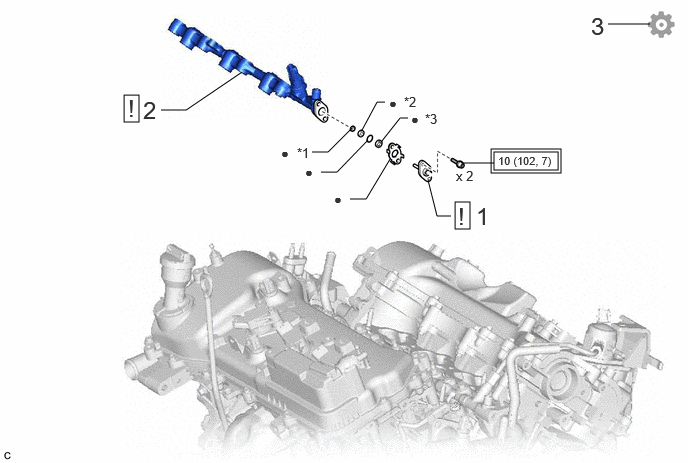

COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | FUEL PIPE PLUG SUB-ASSEMBLY | 23809K | See step 1 | - | - |
| 2 | FUEL DELIVERY PIPE WITH SENSOR ASSEMBLY LH (FUEL PRESSURE SENSOR) | 23860 | See step 2 | - | - |
| 3 | PERFORM INITIALIZATION | - | - | - | See step 3 |
| *1 | NO. 3 FUEL INJECTOR BACK-UP RING | *2 | NO. 2 FUEL INJECTOR BACK-UP RING |
| *3 | NO. 1 FUEL INJECTOR BACK-UP RING | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |
