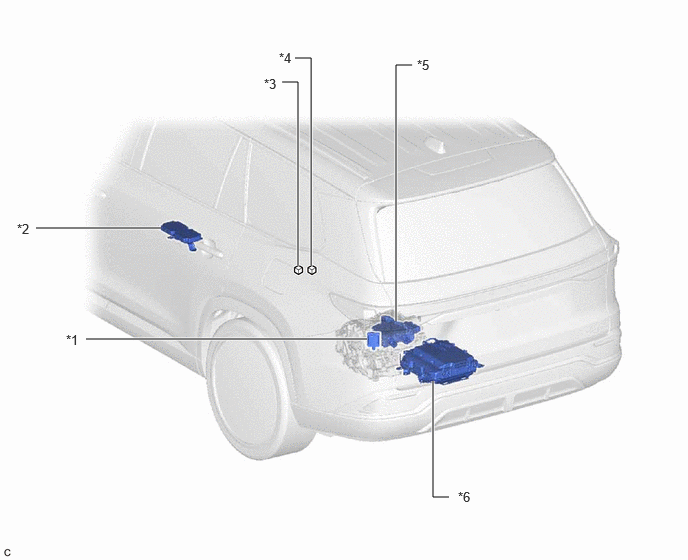

Parts Location [12/2023 - ]: Illustration
WARNING: This page is about a different car, the 2024 Lexus TX 550h+. However, it is still accessible from the selected car via links, so may be relevant.

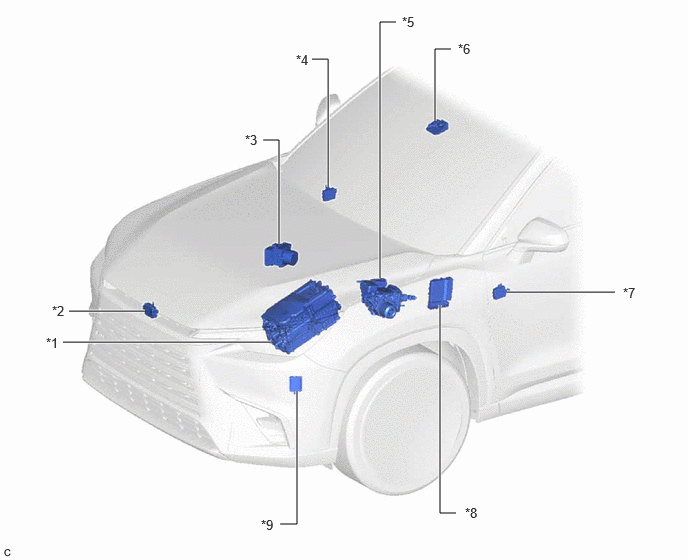

| *1 | HYBRID MOTOR CONTROL INVERTER ASSEMBLY | *2 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
| *3 | NO. 2 SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) | *4 | OUTER MIRROR CONTROL ECU ASSEMBLY RH |
| *5 | NO. 1 SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) | *6 | FORWARD RECOGNITION CAMERA |
| *7 | OUTER MIRROR CONTROL ECU ASSEMBLY LH | *8 | HYBRID VEHICLE CONTROL ECU ASSEMBLY |
| *9 | FRONT SIDE RADAR SENSOR (A) (w/ Front Side Radar Sensor System) |
- | - |

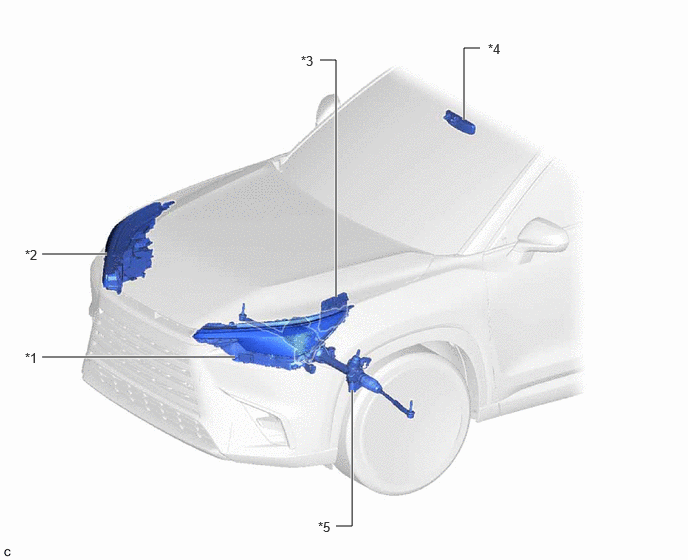

| *1 | HEADLIGHT ECU (HEADLIGHT ASSEMBLY LH) (w/ Automatic Headlight Beam Level Control System) |
*2 | HEADLIGHT ECU (HEADLIGHT ASSEMBLY RH) (w/ Automatic Headlight Beam Level Control System) |
| *3 | ECM | *4 | INNER REAR VIEW MIRROR ASSEMBLY (w/ Digital Inner Mirror System) |
| *5 | RACK AND PINION POWER STEERING GEAR ASSEMBLY | - | - |

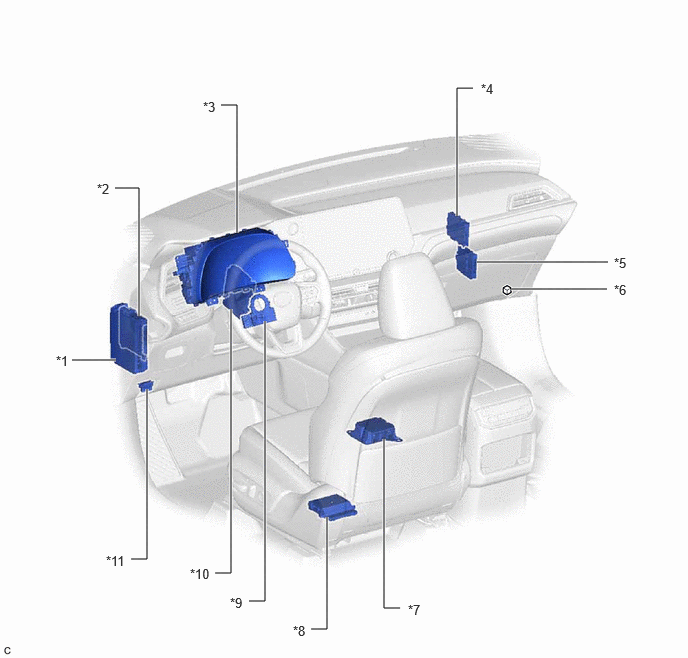

| *1 | POWER DISTRIBUTION BOX ASSEMBLY | *2 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *3 | COMBINATION METER ASSEMBLY | *4 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) |
| *5 | CLEARANCE WARNING ECU ASSEMBLY | *6 | OPTION CONNECTOR (BUS BUFFER ECU) |
| *7 | AIRBAG ECU ASSEMBLY | *8 | POSITION CONTROL ECU ASSEMBLY LH |
| *9 | STEERING SENSOR | *10 | DCM (TELEMATICS TRANSCEIVER) |
| *11 | DLC3 | - | - |

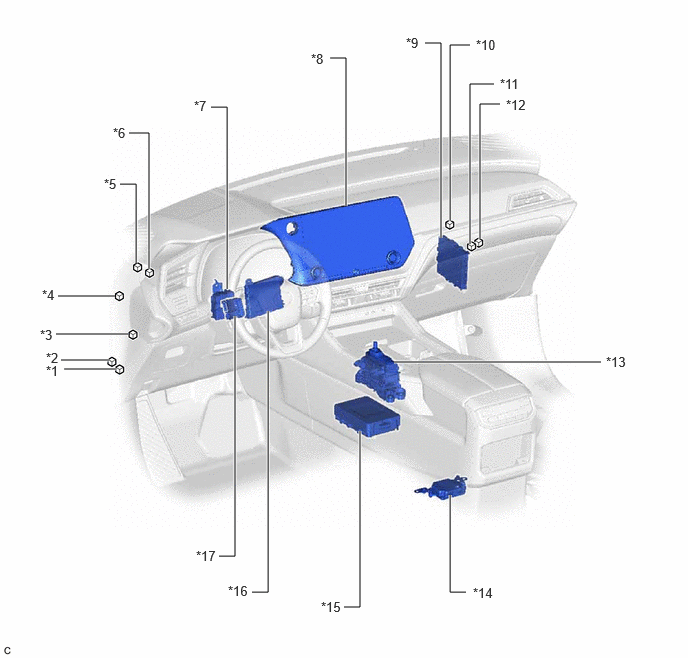

| *1 | NO. 2 GLOBAL CAN JUNCTION CONNECTOR | *2 | NO. 1 GLOBAL CAN JUNCTION CONNECTOR |
| *3 | NO. 11 GLOBAL CAN JUNCTION CONNECTOR | *4 | NO. 15 CAN JUNCTION CONNECTOR |
| *5 | NO. 8 GLOBAL CAN JUNCTION CONNECTOR | *6 | NO. 4 GLOBAL CAN JUNCTION CONNECTOR |
| *7 | VEHICLE APPROACHING SPEAKER CONTROLLER | *8 | RADIO AND DISPLAY RECEIVER ASSEMBLY |
| *9 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *10 | NO. 19 GLOBAL CAN JUNCTION CONNECTOR |
| *11 | NO. 6 GLOBAL CAN JUNCTION CONNECTOR | *12 | NO. 7 GLOBAL CAN JUNCTION CONNECTOR |
| *13 | TRANSMISSION FLOOR SHIFT ASSEMBLY | *14 | DRIVER MONITOR ECU ASSEMBLY (w/ Driver Monitor Camera System) |
| *15 | INTEGRATION CONTROL SUPPLY | *16 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *17 | MULTIPLEX TILT AND TELESCOPIC ECU | - | - |

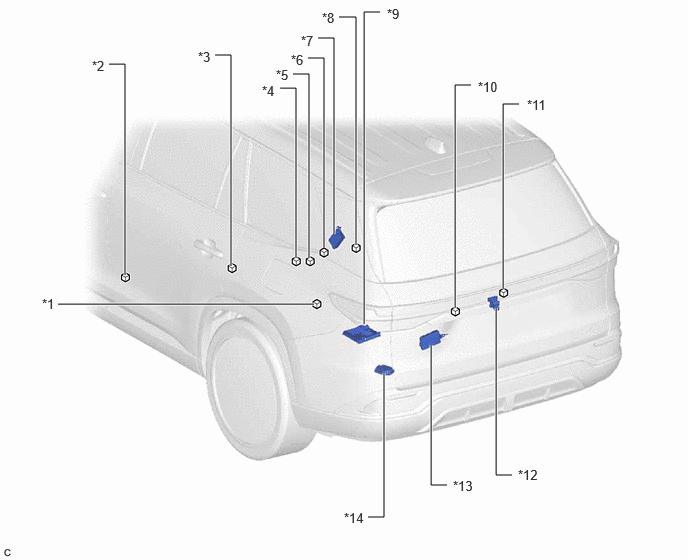

| *1 | NO. 4 CAN JUNCTION TERMINAL (w/ Panoramic View Monitor System) |
*2 | NO. 16 GLOBAL CAN JUNCTION CONNECTOR |
| *3 | NO. 17 GLOBAL CAN JUNCTION CONNECTOR | *4 | NO. 13 GLOBAL CAN JUNCTION CONNECTOR (w/ Panoramic View Monitor System) |
| *5 | NO. 12 GLOBAL CAN JUNCTION CONNECTOR | *6 | NO. 14 GLOBAL CAN JUNCTION CONNECTOR |
| *7 | TIRE PRESSURE WARNING ECU AND RECEIVER | *8 | NO. 5 CAN JUNCTION TERMINAL |
| *9 | PARKING ASSIST ECU (w/ Panoramic View Monitor System) |
*10 | NO. 18 GLOBAL CAN JUNCTION CONNECTOR (w/ Parking Assist Monitor System) |
| *11 | NO. 6 CAN JUNCTION TERMINAL (w/ Parking Assist Monitor System) |
*12 | REAR TELEVISION CAMERA ASSEMBLY (w/ Parking Assist Monitor System) |
| *13 | MULTIPLEX NETWORK DOOR ECU | *14 | STEREO COMPONENT EQUALIZER ASSEMBLY |
