Parts Location [12/2023 - ]: Illustration
WARNING: This page is about a different car, the 2024 Lexus TX 550h+. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | PURGE VSV | *2 | ECM |
| *3 | FUEL TANK PRESSURE SENSOR | *4 | CANISTER PUMP MODULE |
| *5 | MASS AIR FLOW METER SUB-ASSEMBLY | *6 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *7 | FUEL PUMP (for Low Pressure Side) | *8 | FUEL VAPOR-CONTAINMENT VALVE |
| *9 | FUEL PUMP CONTROL ECU | - | - |
| *1 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Camshaft of Bank 1) | *2 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Camshaft of Bank 1) |
| *3 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Camshaft of Bank 2) | *4 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Camshaft of Bank 2) |
| *5 | FUEL PRESSURE SENSOR (for Low Pressure Side) | *6 | MANIFOLD ABSOLUTE PRESSURE SENSOR |
| *7 | THROTTLE BODY WITH MOTOR ASSEMBLY | *8 | DIRECT FUEL INJECTOR ASSEMBLY |
| *9 | PORT FUEL INJECTOR ASSEMBLY | - | - |

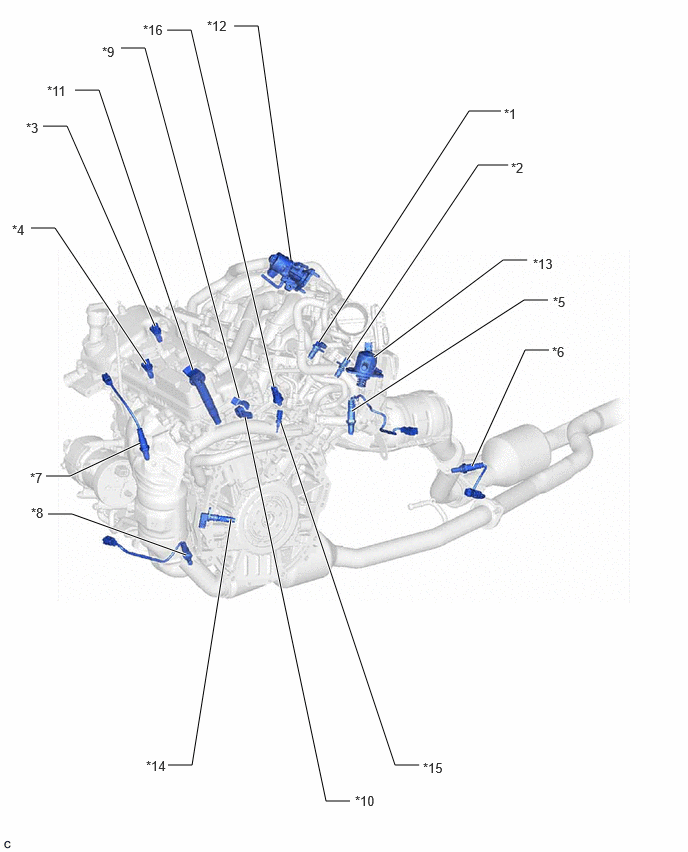

| *1 | VVT SENSOR (for Intake Camshaft of Bank 1) | *2 | VVT SENSOR (for Exhaust Camshaft of Bank 1) |
| *3 | VVT SENSOR (for Intake Camshaft of Bank 2) | *4 | VVT SENSOR (for Exhaust Camshaft of Bank 2) |
| *5 | AIR FUEL RATIO SENSOR (Bank 1 Sensor 1) | *6 | AIR FUEL RATIO SENSOR (Bank 1 Sensor 2) |
| *7 | AIR FUEL RATIO SENSOR (Bank 2 Sensor 1) | *8 | AIR FUEL RATIO SENSOR (Bank 2 Sensor 2) |
| *9 | KNOCK CONTROL SENSOR (Bank 1) | *10 | KNOCK CONTROL SENSOR (Bank 2) |
| *11 | IGNITION COIL ASSEMBLY | *12 | EGR VALVE ASSEMBLY |
| *13 | FUEL (ENGINE ROOM SIDE) PUMP ASSEMBLY (for High Pressure Side) | *14 | CRANKSHAFT POSITION SENSOR |
| *15 | ENGINE COOLANT TEMPERATURE SENSOR | *16 | FUEL PRESSURE SENSOR (for High Pressure Side) |
