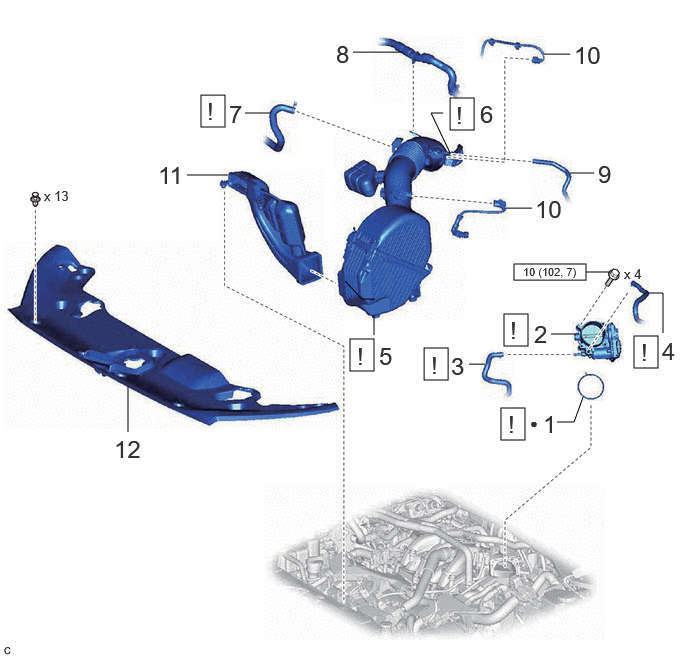

COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | THROTTLE BODY GASKET | 22271 | See step 1 | - | - |
| 2 | THROTTLE BODY WITH MOTOR ASSEMBLY | 22030 | See step 2 | - | - |
| 3 | NO. 2 WATER BY-PASS HOSE | 16264 | See step 3 | - | - |
| 4 | WATER BY-PASS HOSE | 16261 | See step 4 | - | - |
| 5 | AIR CLEANER ASSEMBLY WITH AIR CLEANER HOSE | - | See step 5 | - | - |
| 6 | FUEL VAPOR FEED HOSE ASSEMBLY | 23820 | See step 6 | - | - |
| 7 | NO. 2 VENTILATION HOSE | - | See step 7 | - | - |
| 8 | WATER HOSE SUB-ASSEMBLY | - | - | - | - |
| 9 | NO. 2 FUEL VAPOR FEED HOSE ASSEMBLY | 23830 | - | - | - |
| 10 | ENGINE WIRE | 82121 | - | - | - |
| 11 | INLET AIR CLEANER ASSEMBLY | 17750A | - | - | - |
| 12 | COOL AIR INTAKE DUCT SEAL | 53295E | - | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 13 | COWL VENTILATOR PANEL SUB-ASSEMBLY | 55704B | - | - | - |
| 14 | FRONT SUSPENSION UPPER TO COWL BRACE SUB-ASSEMBLY | - | See step 14 | - | - |
| 15 | WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY | - | - | - | - |
| 16 | ADD ENGINE COOLANT (for Engine) | - | - | See step 16 | - |
| 17 | PERFORM INITIALIZATION | - | - | - | See step 17 |
| *1 | FRONT SUSPENSION UPPER TO COWL BRACE SUB-ASSEMBLY LH | *2 | FRONT SUSPENSION UPPER TO COWL BRACE SUB-ASSEMBLY RH |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |
