COMPONENTS (INSTALLATION)

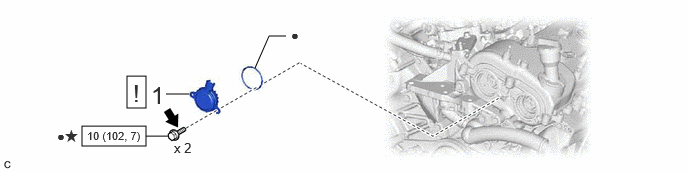

Fig 1: Camshaft Oil Control Solenoid (For Bank 2) Installation Components With Torque Specifications (1 Of 3)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Side of Bank 2) | 15370C | See step 1 | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |

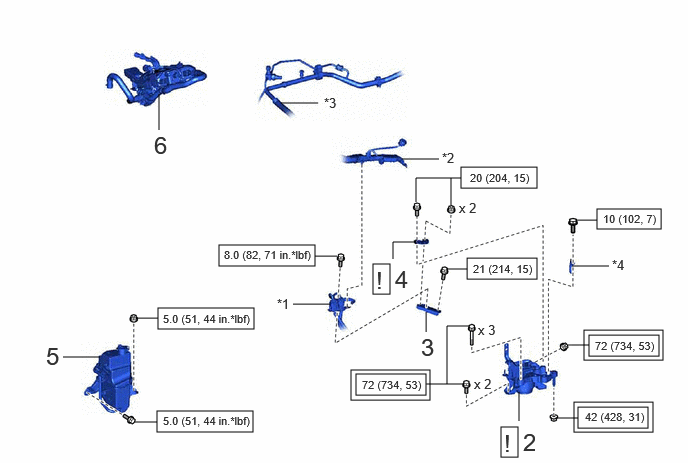

Fig 2: Camshaft Oil Control Solenoid (For Bank 2) Installation Components With Torque Specifications (2 Of 3)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 2 | ENGINE MOUNTING INSULATOR SUB-ASSEMBLY RH | 12305 | See step 2 | - | - |
| 3 | REAR ENGINE MOUNTING STAY RH | 12327 | - | - | - |
| 4 | NO. 2 ENGINE MOUNTING STAY RH | 12327A | See step 4 | - | - |
| 5 | RADIATOR RESERVE TANK ASSEMBLY | 16470 | - | - | - |
| 6 | ELECTRIC HEATER SUB-ASSEMBLY | 87101G | - | - | - |
| *1 | WIRE HARNESS CLAMP BRACKET | *2 | ENGINE WIRE |
| *3 | SUCTION HOSE SUB-ASSEMBLY | *4 | NO. 2 GROUND WIRE |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

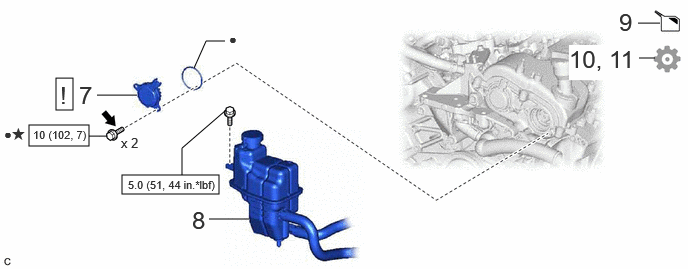

Fig 3: Camshaft Oil Control Solenoid (For Bank 2) Installation Components With Torque Specifications (3 Of 3)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 7 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Side of Bank 2) | 15370C | See step 7 | - | - |
| 8 | INTERCOOLER RESERVE TANK ASSEMBLY | 16640 | - | - | - |
| 9 | ADD ENGINE COOLANT (for Engine) | - | - | See step 9 | - |
| 10 | INSPECT FOR ENGINE OIL LEAK | - | - | - | See step 10 |
| 11 | INITIALIZATION AFTER RECONNECTING AUXILIARY BATTERY TERMINAL | - | - | - | See step 11 |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |
