COMPONENTS (INSTALLATION)

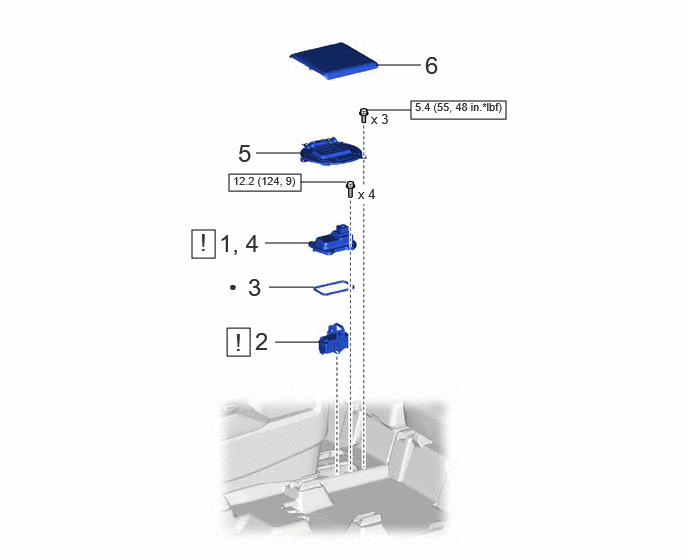

Fig 1: Service Plug Grip (For PHEV Model) Installation Components With Torque Specifications (1 Of 2)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | REMOVE NO. 2 TRACTION BATTERY COVER | G9622 | See step 1 | - | - |
| 2 | SERVICE PLUG GRIP | G3834 | See step 2 | - | - |
| 3 | NO. 1 HYBRID BATTERY SEAL | G92DB | - | - | - |
| 4 | INSTALL NO. 2 TRACTION BATTERY COVER | G9622 | See step 4 | - | - |
| 5 | REAR FLOOR SERVICE HOLE COVER | 58325E | - | - | - |
| 6 | BATTERY SERVICE HOLE COVER | - | - | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

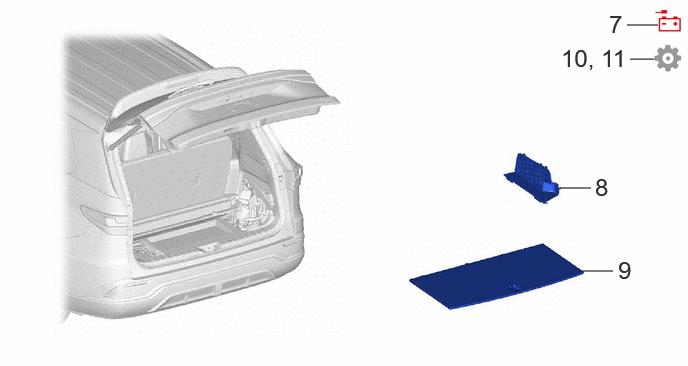

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 7 | NEGATIVE AUXILIARY BATTERY TERMINAL | - | - | - | - |
| 8 | BATTERY SERVICE HOLE COVER | 58441L | - | - | - |
| 9 | DECK BOARD ASSEMBLY | 58410B | - | - | - |
| 10 | PERFORM HIGH VOLTAGE FUSE ACCUMULATED LOAD HISTORY RESET | - | - | - | See step 10 |
| 11 | INITIALIZATION AFTER RECONNECTING AUXILIARY BATTERY TERMINAL | - | - | - | See step 11 |
