COMPONENTS (INSTALLATION)

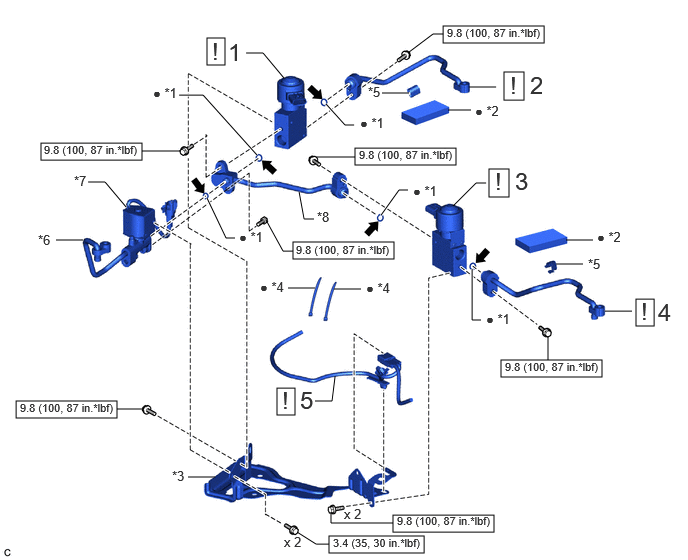

Fig 1: Electric Expansion Valve (Battery Cooling) (For PHEV Model) Installation Components With Torque Specifications (1 Of 2)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | NO. 1 MAGNET VALVE ASSEMBLY | 88F90 | See step 1 | - | - |
| 2 | NO. 3 LIQUID TUBE | 88G16K | See step 2 | - | - |
| 3 | NO. 3 MAGNET VALVE ASSEMBLY | 88F90B | See step 3 | - | - |
| 4 | NO. 4 LIQUID TUBE | 88G16L | See step 4 | - | - |
| 5 | NO. 1 AIR CONDITIONING THERMISTOR ASSEMBLY | 88620N | See step 5 | - | - |
| *1 | O-RING | *2 | NO. 1 INSULATOR RETAINER |
| *3 | BRACKET | *4 | NO. 2 PIPING CLAMP |
| *5 | NO. 1 PIPING CLAMP | *6 | NO. 1 LIQUID TUBE |
| *7 | NO. 2 MAGNET VALVE ASSEMBLY | *8 | NO. 2 LIQUID TUBE |
| • | Non-reusable part | Compressor oil ND-OIL 11 or equivalent |

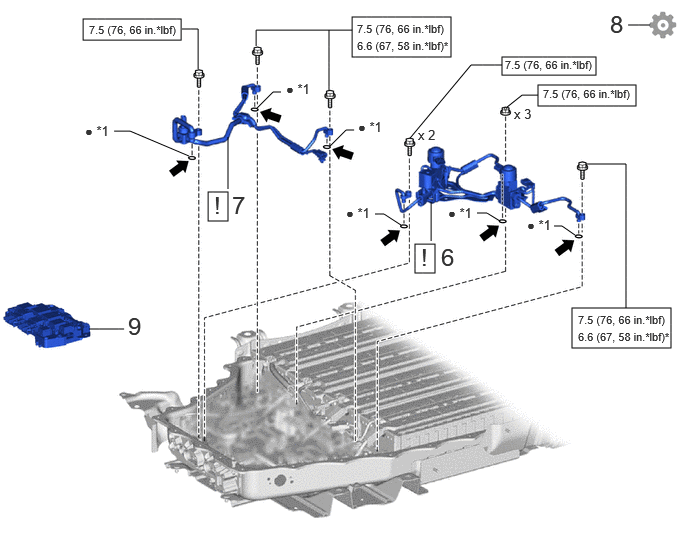

Fig 2: Electric Expansion Valve (Battery Cooling) (For PHEV Model) Installation Components With Torque Specifications (2 Of 2)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 6 | NO. 1 TRACTION BATTERY COOLER TUBE | G96N1 | See step 6 | - | - |
| 7 | NO. 2 TRACTION BATTERY COOLER TUBE | G96N2 | See step 7 | - | - |
| 8 | INSPECT REFRIGERANT LEAK | - | - | - | See step 8 |
| 9 | NO. 2 TRACTION BATTERY DEVICE BOX ASSEMBLY | G3860 | - | - | - |
| *1 | O-RING | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with union nut wrench | |
| • | Non-reusable part | Compressor oil ND-OIL 11 or equivalent |
