Parts Location [08/2023 - ]: Illustration
WARNING: This page is about a different car, the 2025 Lexus RX 450h+ and 2024 Lexus RX 450h+. However, it is still accessible from the selected car via links, so may be relevant.

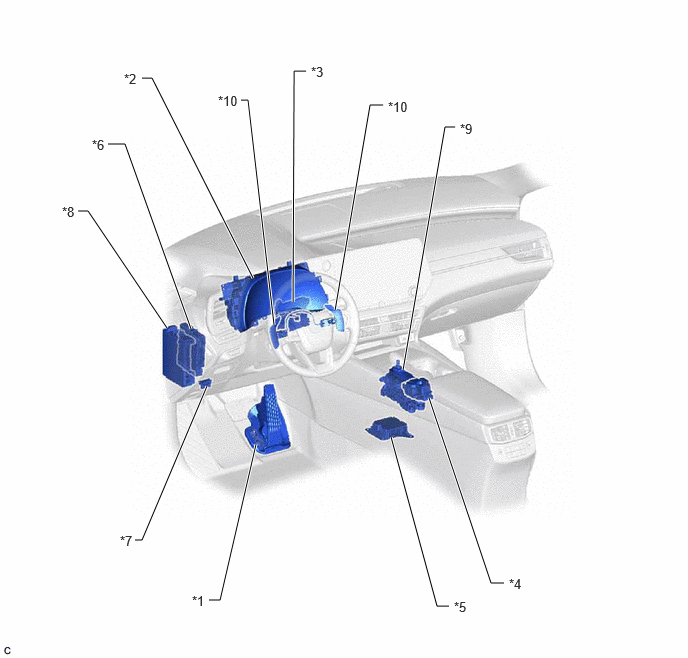

| *1 | ACCELERATOR PEDAL (WITH SENSOR) ROD ASSEMBLY | *2 | COMBINATION METER ASSEMBLY |
| *3 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *4 | ELECTRIC PARKING BRAKE SWITCH ASSEMBLY - AUTO EV/HV MODE SWITCH - HV EV CHG HOLD MODE SWITCH - TRAIL MODE SWITCH |
| *5 | AIRBAG ECU ASSEMBLY | *6 | HYBRID VEHICLE CONTROL ECU |
| *7 | DLC3 | *8 | POWER DISTRIBUTION BOX ASSEMBLY |
| *9 | TRANSMISSION FLOOR SHIFT ASSEMBLY (SHIFT CONTROL ECU) | *10 | SHIFT PADDLE SWITCH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
| *A | w/ Voltage Inverter (1500 W) | - | - |

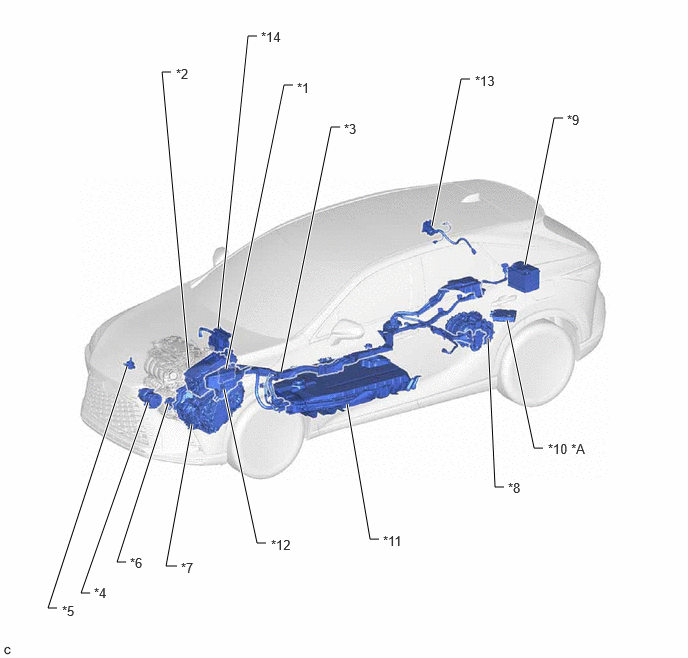

| *1 | ECM | *2 | HYBRID MOTOR CONTROL INVERTER ASSEMBLY |
| *3 | FLOOR UNDER WIRE | *4 | COMPRESSOR WITH MOTOR ASSEMBLY |
| *5 | INVERTER WATER PUMP ASSEMBLY | *6 | OIL PUMP WITH MOTOR ASSEMBLY |
| *7 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *8 | REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY |
| *9 | AUXILIARY BATTERY | *10 | VOLTAGE INVERTER |
| *11 | HV SUPPLY BATTERY ASSEMBLY | *12 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *13 | AC CHARGER INLET CABLE | *14 | ELECTRIC HEATER SUB-ASSEMBLY |

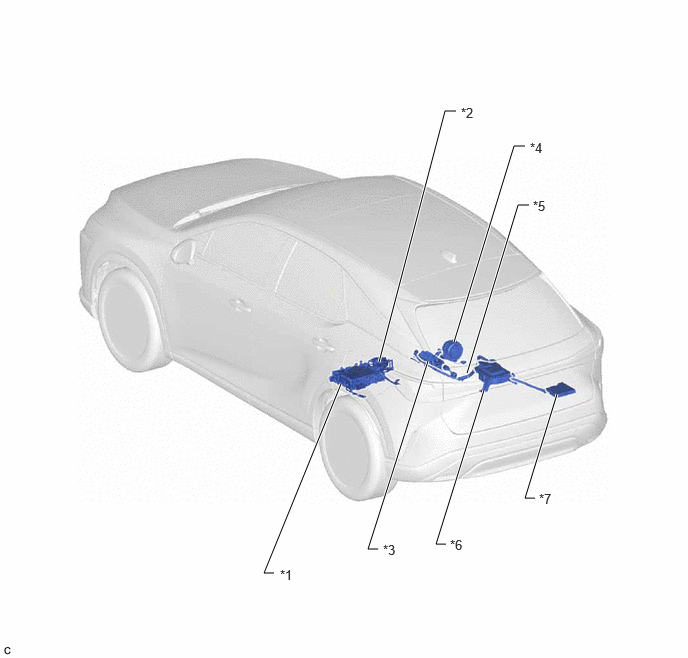

| *1 | ELECTRIC VEHICLE CHARGER ASSEMBLY | *2 | CHARGER COOLING BLOWER |
| *3 | DC/DC CONVERTER ASSEMBLY | *4 | DC/DC CONVERTER COOLING BLOWER ASSEMBLY |
| *5 | NO. 2 HV FLOOR UNDER WIRE | *6 | NO. 1 JUNCTION BLOCK ASSEMBLY |
| *7 | NO. 1 LUGGAGE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY | - | - |

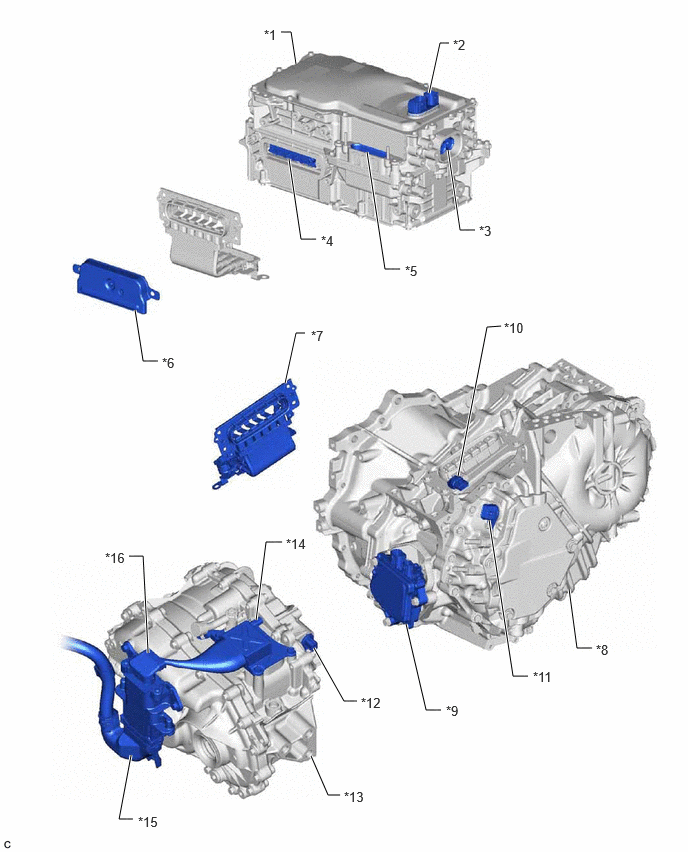

| *1 | HYBRID MOTOR CONTROL INVERTER ASSEMBLY | *2 | LOW VOLTAGE CONNECTOR |
| *3 | FLOOR UNDER WIRE CONNECTION | *4 | MOTOR CABLE CONNECTION |
| *5 | FLOOR UNDER WIRE (REAR TRACTION MOTOR CABLE) CONNECTION - INTERLOCK |
*6 | INVERTER COVER - INTERLOCK |
| *7 | MOTOR CABLE | *8 | HYBRID VEHICLE TRANSAXLE ASSEMBLY |
| *9 | SHIFT CONTROL ACTUATOR ASSEMBLY (SHIFT ACTUATOR ECU) | *10 | MOTOR TEMPERATURE SENSOR - GENERATOR TEMPERATURE SENSOR CONNECTOR |
| *11 | MOTOR RESOLVER -GENERATOR RESOLVER -TRANSMISSION FLUID TEMPERATURE SENSOR CONNECTOR |
*12 | REAR MOTOR RESOLVER |
| *13 | REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY | *14 | REAR MOTOR TEMPERATURE SENSOR |
| *15 | FLOOR UNDER WIRE (REAR TRACTION MOTOR CABLE) | *16 | REAR TRACTION MOTOR CABLE |

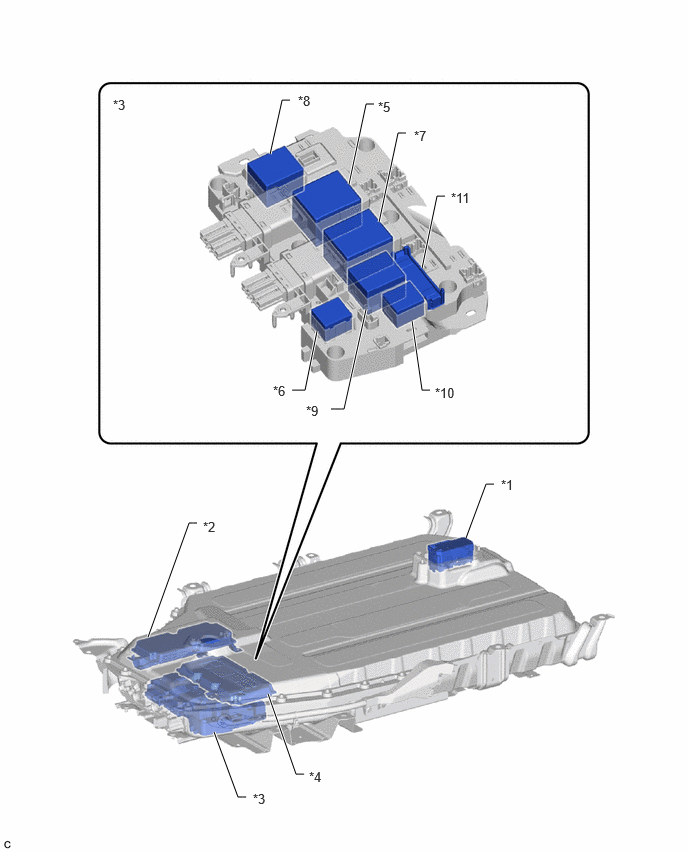

| *1 | SERVICE PLUG GRIP | *2 | BATTERY ECU ASSEMBLY |
| *3 | NO. 2 TRACTION BATTERY DEVICE BOX ASSEMBLY | *4 | BATTERY VOLTAGE SENSOR |
| *5 | SMRB RELAY | *6 | SMRP RELAY |
| *7 | SMRG RELAY | *8 | CHRB RELAY |
| *9 | CHRG RELAY | *10 | CHRP RELAY |
| *11 | SYSTEM MAIN RESISTOR | - | - |

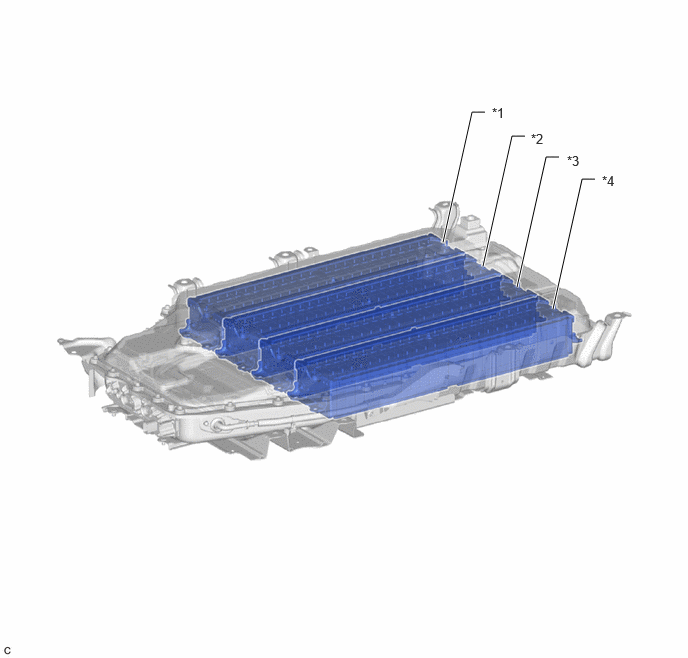

| *1 | NO. 1 HV SUPPLY STACK SUB-ASSEMBLY | *2 | NO. 3 HV SUPPLY STACK SUB-ASSEMBLY |
| *3 | NO. 2 HV SUPPLY STACK SUB-ASSEMBLY | *4 | NO. 4 HV SUPPLY STACK SUB-ASSEMBLY |
| *1 | NO. 2 MAGNET VALVE ASSEMBLY | *2 | NO. 1 MAGNET VALVE ASSEMBLY |
| *3 | NO. 3 MAGNET VALVE ASSEMBLY | *4 | AIR CONDITIONING PRESSURE SENSOR |
| *5 | NO. 1 AIR CONDITIONING THERMISTOR ASSEMBLY - Duct Inlet 1 - Duct Inlet 2 |
*6 | NO. 2 AIR CONDITIONING THERMISTOR ASSEMBLY - Duct Outlet 1 - Duct Outlet 2 |
| *7 | NO. 1 TRACTION BATTERY COOLER CONDUCTOR | *8 | NO. 1 TRACTION BATTERY COOLER SHEET |
