Caution / Notice / Hint
WARNING: This page is about a different car, the 2025 Lexus RX 350, 2024 Lexus RX 350, and 2023 Lexus RX 350. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Before installation of each part, thoroughly clean and dry it. Then apply grease or oil as necessary. Do not use alkaline chemicals to clean aluminum parts, rubber parts or precoated bolts. Also, do not use non-residue solvent or other cleaning oils to clean O-rings, oil seals or rubber parts.

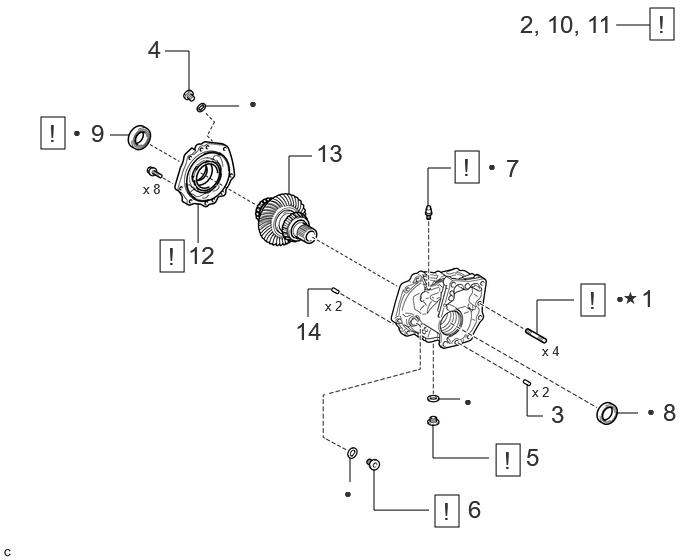

COMPONENTS (DISASSEMBLY)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | TRANSFER AND TRANSAXLE SETTING STUD BOLT | 36100A | See step 1 | - | - |
| 2 | SECURE TRANSFER ASSEMBLY | 36100 | See step 2 | - | - |
| 3 | TRANSFER CASE STRAIGHT PIN | 36111G | - | - | - |
| 4 | NO. 1 TRANSFER CASE PLUG | 36114B | - | - | - |
| 5 | TRANSFER DRAIN PLUG | 36114F | See step 5 | - | - |
| 6 | TRANSFER FILLER PLUG | 36114L | See step 6 | - | - |
| 7 | TRANSFER CASE BREATHER PLUG | 36111H | See step 7 | - | - |
| 8 | TRANSFER CASE OIL SEAL | 36111B | - | - | - |
| 9 | TRANSFER CASE OIL SEAL RH | 36113D | See step 9 | - | - |
| 10 | INSPECT TOTAL PRELOAD | - | See step 10 | - | - |
| 11 | INSPECT RING GEAR BACKLASH | - | See step 11 | - | - |
| 12 | NO. 1 TRANSFER CASE COVER | 36121 | See step 12 | - | - |
| 13 | TRANSFER RING GEAR | - | - | - | - |
| 14 | TRANSFER CASE STRAIGHT PIN | 36111G | - | - | - |
| • | Non-reusable part | * | Precoated part |

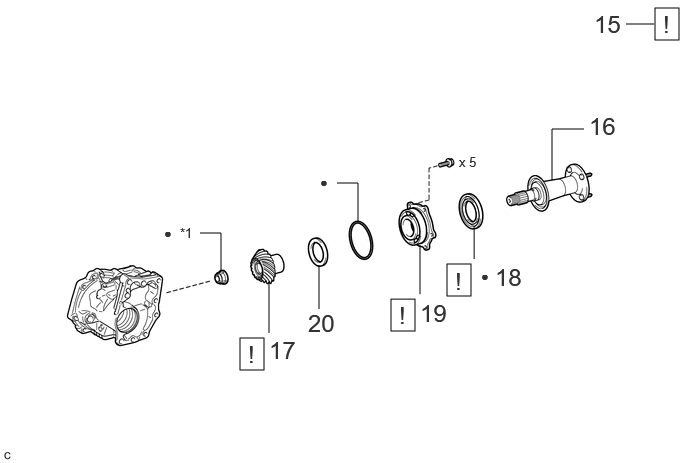

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 15 | INSPECT DRIVEN PINION PRELOAD | - | See step 15 | - | - |
| 16 | REAR TRANSFER OUTPUT SHAFT SUB-ASSEMBLY | 36202 | - | - | - |
| 17 | TRANSFER DRIVEN PINION | - | See step 17 | - | - |
| 18 | REAR TRANSFER OUTPUT SHAFT DUST DEFLECTOR | 33325A | See step 18 | - | - |
| 19 | TRANSFER BEARING ASSEMBLY | 36250 | See step 19 | - | - |
| 20 | TRANSFER OUTPUT SHAFT WASHER | 36275E | - | - | - |
| *1 | TRANSFER GEAR NUT | - | - |
| • | Non-reusable part | - | - |

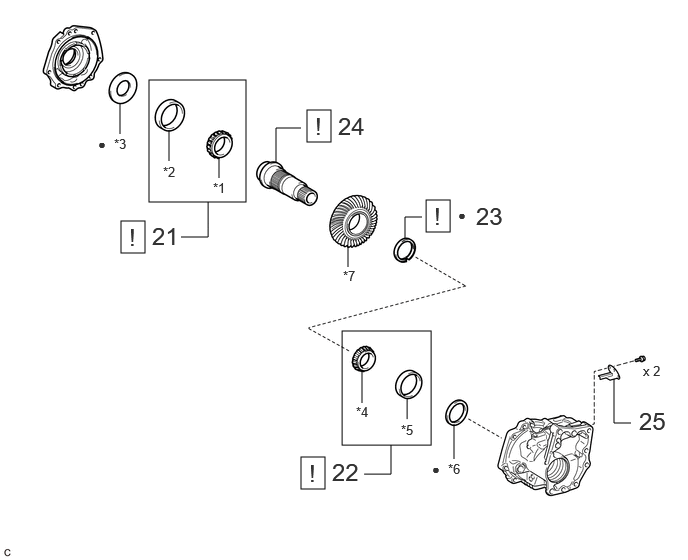

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 21 | RING GEAR MOUNTING CASE BEARING RH | - | See step 21 | - | - |
| 22 | RING GEAR MOUNTING CASE BEARING LH | - | See step 22 | - | - |
| 23 | SHAFT SNAP RING | 36212L | See step 23 | - | - |
| 24 | TRANSFER RING GEAR MOUNTING CASE | 41319 | See step 24 | - | - |
| 25 | BREATHER OIL DEFLECTOR | 36128B | - | - | - |
| *1 | RING GEAR MOUNTING CASE BEARING RH (INNER RACE) | *2 | RING GEAR MOUNTING CASE BEARING RH (OUTER RACE) |
| *3 | NO. 2 TRANSFER RING GEAR MOUNTING CASE WASHER | *4 | RING GEAR MOUNTING CASE BEARING LH (INNER RACE) |
| *5 | RING GEAR MOUNTING CASE BEARING LH (OUTER RACE) | *6 | NO. 1 RING GEAR MOUNTING CASE WASHER |
| *7 | TRANSFER RING GEAR | - | - |
| • | Non-reusable part | - | - |
