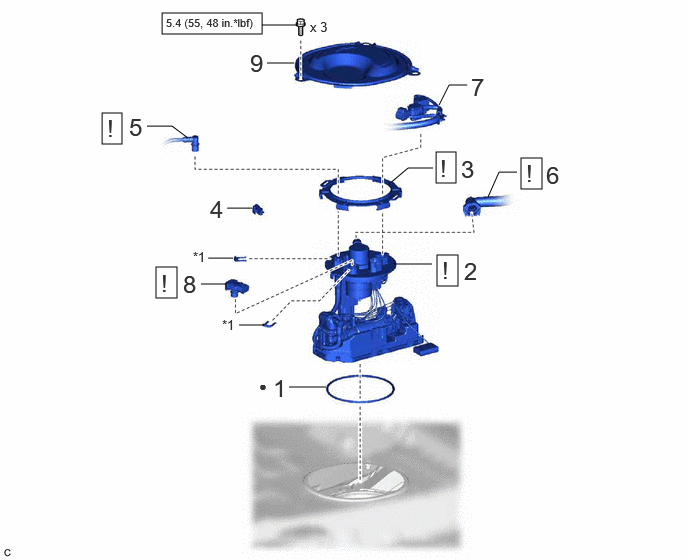

COMPONENTS (INSTALLATION)
| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | FUEL SUCTION TUBE SET GASKET | 77169A | - | - | - |
| 2 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | 77020A | See step 2 | - | - |
| 3 | FUEL PUMP GAUGE RETAINER | 77144 | See step 3 | - | - |
| 4 | NO. 1 FUEL TUBE CLAMP | 77285G | - | - | - |
| 5 | FUEL TANK MAIN TUBE SUB-ASSEMBLY | 77209F | See step 5 | - | - |
| 6 | FUEL TANK VENT HOSE SUB-ASSEMBLY | 77404 | See step 6 | - | - |
| 7 | FUEL TANK WIRE | 82413A | - | - | - |
| 8 | FUEL TANK PRESSURE SENSOR (VAPOR PRESSURE SENSOR) | 89461 | See step 8 | - | - |
| 9 | REAR FLOOR SERVICE HOLE COVER | 58325E | - | - | - |
| *1 | TUBE JOINT CLIP | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

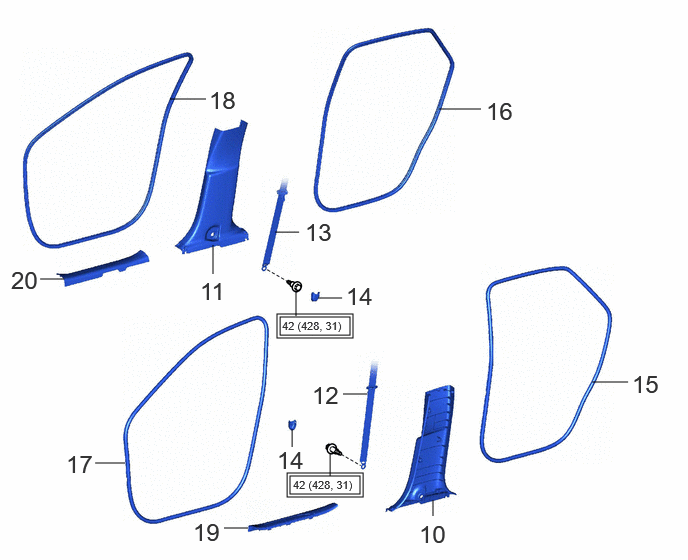

| Callout - Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 10 | CENTER PILLAR LOWER GARNISH LH | 62414A | - | - | - |
| 11 | CENTER PILLAR LOWER GARNISH RH | 62413A | - | - | - |
| 12 | FRONT SEAT OUTER BELT ASSEMBLY LH | 73220 | - | - | - |
| 13 | FRONT SEAT OUTER BELT ASSEMBLY RH | 73210 | - | - | - |
| 14 | LAP BELT OUTER ANCHOR COVER | 73233 | - | - | - |
| 15 | REAR DOOR OPENING TRIM WEATHERSTRIP LH | 62332A | - | - | - |
| 16 | REAR DOOR OPENING TRIM WEATHERSTRIP RH | 62331A | - | - | - |
| 17 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | 62312B | - | - | - |
| 18 | FRONT DOOR OPENING TRIM WEATHERSTRIP RH | 62311B | - | - | - |
| 19 | FRONT DOOR SCUFF PLATE LH | 67914B | - | - | - |
| 20 | FRONT DOOR SCUFF PLATE RH | 67913B | - | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 21 | CONSOLE REAR END PANEL SUB-ASSEMBLY | 58903A | - | - | - |
| 22 | BATTERY SERVICE COVER BOARD | 58464D | - | - | - |
| 23 | NO. 3 BATTERY SERVICE COVER BOARD | 58467J | - | - | - |
| 24 | REAR DOOR SCUFF PLATE LH | 67918A | - | - | - |
| 25 | NO. 2 BATTERY SERVICE COVER BOARD | 58466K | - | - | - |
| 26 | REAR DOOR SCUFF PLATE RH | 67917A | - | - | - |
| 27 | REAR SEAT CUSHION LOCK HOOK | 72693 | - | - | - |
| 28 | REAR SEAT CUSHION ASSEMBLY | - | See step 28 | - | - |
| • | Non-reusable part | - | - |

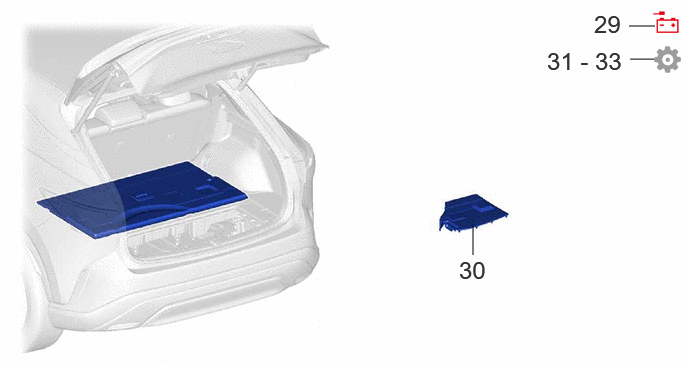

| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 29 | CONNECT CABLE TO NEGATIVE AUXILIARY BATTERY TERMINAL | - | - | - | - |
| 30 | BATTERY SERVICE COVER PLATE | 58491E | - | - | - |
| 31 | INSPECT FOR FUEL LEAK | - | - | - | See step 31 |
| 32 | PERFORM INITIALIZATION | - | - | - | See step 32 |
| 33 | INITIALIZATION AFTER RECONNECTING AUXILIARY BATTERY TERMINAL | - | - | - | See step 33 |
