Parts Location [10/2022 - ]: Illustration
WARNING: This page is about a different car, the 2025 Lexus RX 350, 2024 Lexus RX 350, and 2023 Lexus RX 350. However, it is still accessible from the selected car via links, so may be relevant.

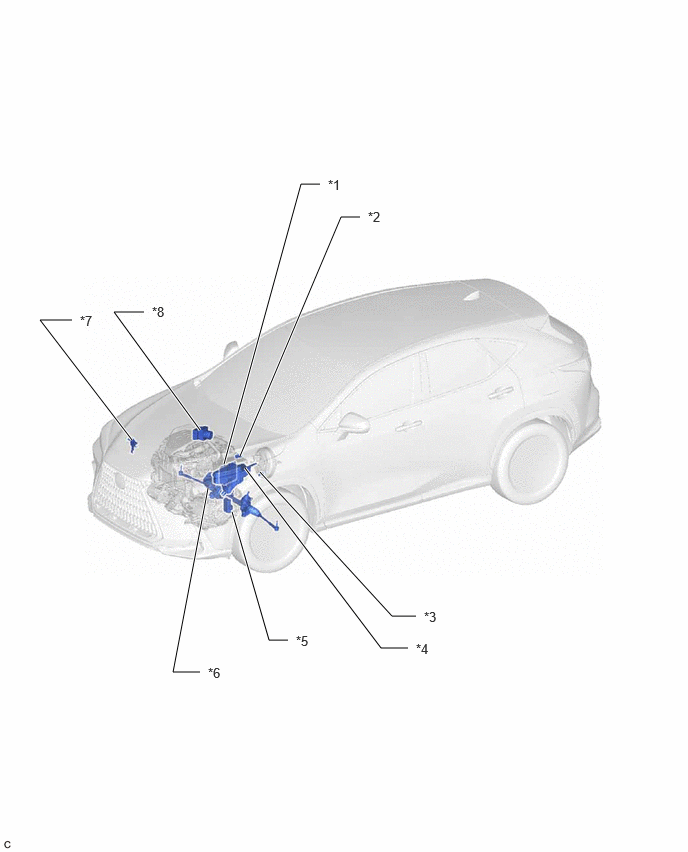

| *1 | ECM | *2 | BATTERY STATE SENSOR ASSEMBLY |
| *3 | VACUUM SENSOR ASSEMBLY | *4 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *5 | ECO RUN VEHICLE CONVERTER ASSEMBLY | *6 | RACK & PINION POWER STEERING GEAR ASSEMBLY - POWER STEERING ECU |
| *7 | HOOD LOCK ASSEMBLY (ENGINE HOOD COURTESY SWITCH) | *8 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |

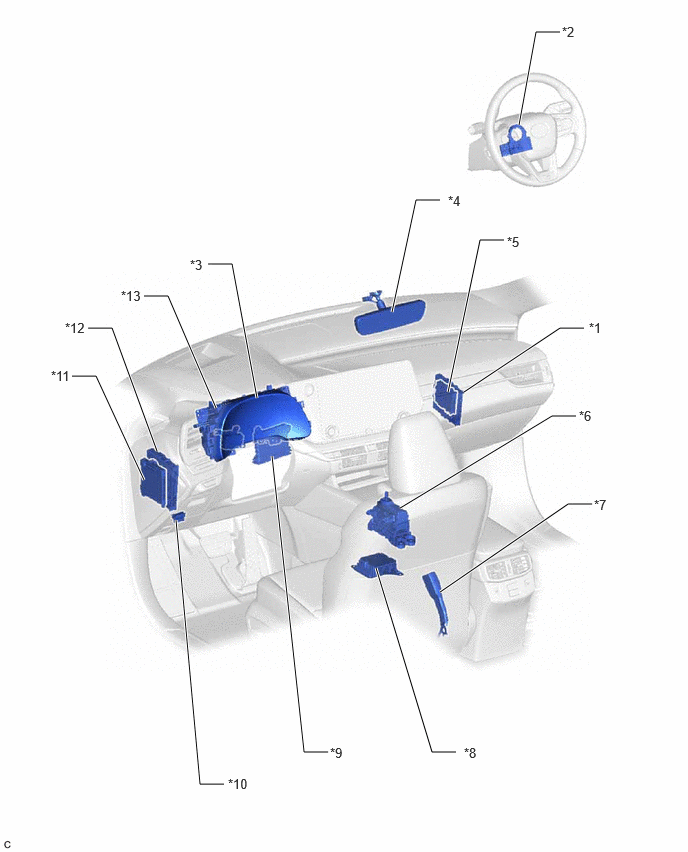

| *1 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *2 | STEERING SENSOR |
| *3 | COMBINATION METER ASSEMBLY | *4 | INNER REAR VIEW MIRROR ASSEMBLY |
| *5 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) | *6 | TRANSMISSION FLOOR SHIFT ASSEMBLY - SHIFT CONTROL ECU |
| *7 | FRONT SEAT INNER BELT ASSEMBLY LH | *8 | AIRBAG ECU ASSEMBLY |
| *9 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *10 | DLC3 |
| *11 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *12 | ENGINE STOP AND START ECU |
| *13 | ENGINE STOP AND START SOLENOID FILTER | - | - |

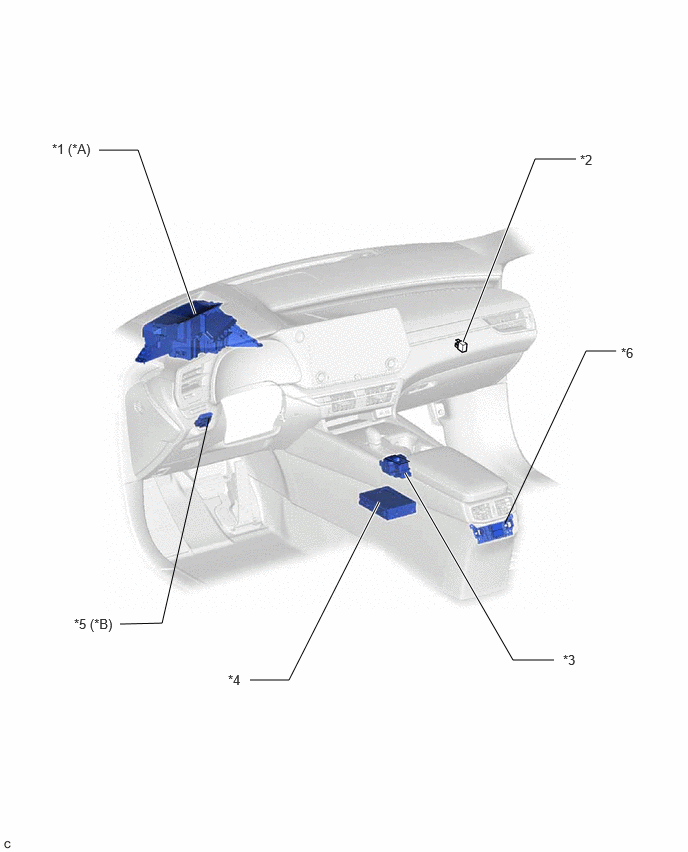

| *A | w/ Headup Display | *B | for Multicolor |
| *1 | METER MIRROR SUB-ASSEMBLY | *2 | DOME CUT NO. 2 RELAY |
| *3 | ELECTRIC PARKING BRAKE SWITCH ASSEMBLY - ECO RUN CANCEL SWITCH |
*4 | STEREO COMPONENT AMPLIFIER ASSEMBLY |
| *5 | ROOM LIGHT CONTROL RELAY | *6 | AIR CONDITIONING CONTROL ASSEMBLY (REAR SEAT HEATER SWITCH) |
