Parts Location [10/2022 - ]: Illustration
WARNING: This page is about a different car, the 2025 Lexus RX 350, 2024 Lexus RX 350, and 2023 Lexus RX 350. However, it is still accessible from the selected car via links, so may be relevant.

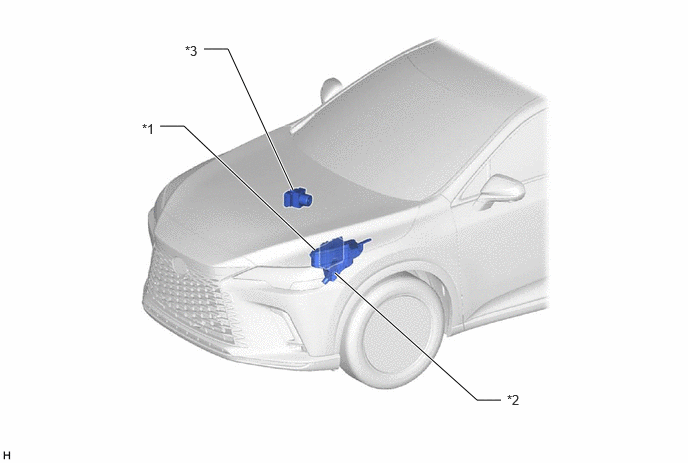

| *1 | ECM | *2 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *3 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
- | - |

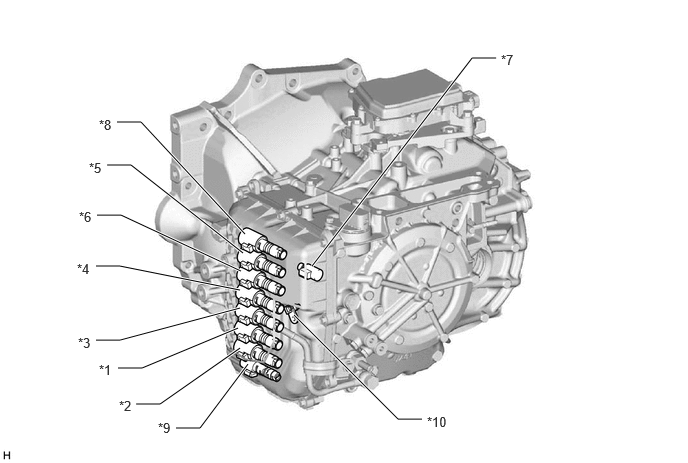

| *1 | SOLENOID (SL1) VALVE | *2 | SOLENOID (SL2) VALVE |
| *3 | SOLENOID (SL3) VALVE | *4 | SOLENOID (SL4) VALVE |
| *5 | SOLENOID (SL5) VALVE | *6 | SOLENOID (SL6) VALVE |
| *7 | SOLENOID (SL) VALVE | *8 | SOLENOID (SLU) VALVE |
| *9 | SOLENOID (SLT) VALVE | *10 | TRANSMISSION WIRE - ATF TEMPERATURE SENSOR |

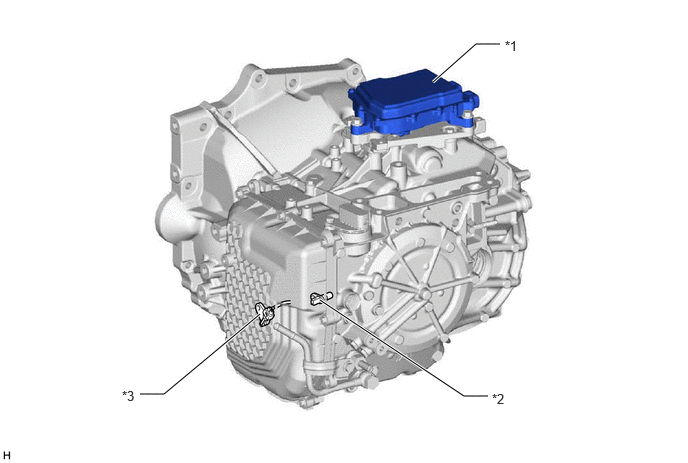

| *1 | SHIFT CONTROL ACTUATOR ASSEMBLY - SHIFT ACTUATOR ECU |
*2 | TRANSMISSION REVOLUTION SENSOR (NT) |
| *3 | TRANSMISSION REVOLUTION SENSOR (NC) | - | - |

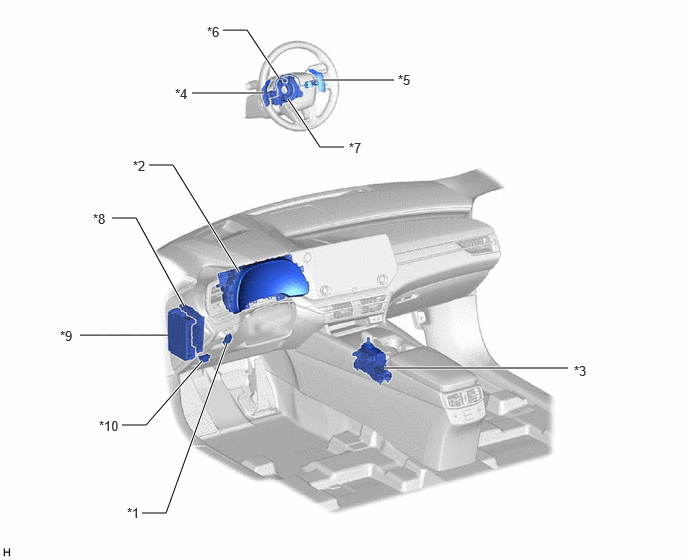

| *1 | STOP LIGHT SWITCH ASSEMBLY | *2 | COMBINATION METER ASSEMBLY |
| *3 | TRANSMISSION FLOOR SHIFT ASSEMBLY - SHIFT CONTROL ECU |
*4 | SHIFT PADDLE SWITCH LH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
| *5 | SHIFT PADDLE SWITCH RH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
*6 | NO. 1 SWITCH WIRE |
| *7 | SPIRAL CABLE SUB-ASSEMBLY | *8 | ENGINE STOP AND START COMPUTER |
| *9 | POWER DISTRIBUTION BOX ASSEMBLY | *10 | DLC3 |
