Removal [08/2023 - ]: Procedure
- PRECAUTION NOTE:
After the ignition switch is turned off, there may be a waiting time before disconnecting the negative (-) auxiliary battery terminal.
- REMOVE TONNEAU COVER ASSEMBLY
Refer to PROCEDURE - Step 1
- REMOVE DECK BOARD ASSEMBLY
Refer to PROCEDURE - Step 2
- REMOVE BATTERY SERVICE COVER PLATE (except Gasoline Model)
Refer to PROCEDURE - Step 3
- DISCONNECT CABLE FROM NEGATIVE AUXILIARY BATTERY TERMINAL
- for T24A-FTS (for Gasoline Model):
Refer to PROCEDURE - Step 2
- for T24A-FTS (for 1Motor-HEV Model):
Refer to PROCEDURE - Step 3
- for A25A-FXS:
Refer to PROCEDURE - Step 3
- for T24A-FTS (for Gasoline Model):
- REMOVE REAR DECK FLOOR BOX (for Gasoline Model)
Refer to PROCEDURE - Step 4
- REMOVE REAR DECK FLOOR BOX LH
Refer to PROCEDURE - Step 5
- REMOVE REAR FLOOR BOARD REAR RH
Refer to PROCEDURE - Step 6
- REMOVE JUNCTION BLOCK SERVICE COVER (except Gasoline Model)
Refer to PROCEDURE - Step 7
- REMOVE REAR FLOOR BOARD REAR LH
Refer to PROCEDURE - Step 8
- REMOVE JUNCTION BLOCK SERVICE COVER LH
Refer to PROCEDURE - Step 9
- REMOVE DECK FLOOR BOX RH
Refer to PROCEDURE - Step 11
- SEPARATE REAR SEATBACK ASSEMBLY RH
Refer to PROCEDURE - Step 13
- SEPARATE REAR SEATBACK ASSEMBLY LH
Refer to PROCEDURE - Step 14
- REMOVE DECK BOARD SET SUPPORT LH
Refer to PROCEDURE - Step 14
- REMOVE DECK BOARD SET SUPPORT
Refer to PROCEDURE - Step 15
- REMOVE REAR FLOOR FINISH PLATE
Refer to PROCEDURE - Step 42
- REMOVE REAR SEAT CUSHION ASSEMBLY
Refer to PROCEDURE - Step 17 - REMOVE REAR SEAT CUSHION LOCK HOOK
Refer to PROCEDURE - Step 18
- REMOVE REAR SEAT HEADREST ASSEMBLY (for RH Side)
Refer to PROCEDURE - Step 19
- REMOVE REAR SEAT CENTER HEADREST ASSEMBLY (for RH Side)
Refer to PROCEDURE - Step 20
- REMOVE REAR SEAT HEADREST ASSEMBLY (for LH Side)
Refer to PROCEDURE - Step 21
- DISCONNECT REAR CENTER SEAT OUTER BELT ASSEMBLY
Refer to PROCEDURE - Step 22
- REMOVE REAR SEATBACK ASSEMBLY RH (for RH Side)
Refer to PROCEDURE - Step 23 - REMOVE REAR SEATBACK ASSEMBLY LH (for LH Side)
Refer to PROCEDURE - Step 24 - REMOVE REAR DOOR SCUFF PLATE
Refer to PROCEDURE - Step 21
- REMOVE NO. 3 BATTERY SERVICE COVER BOARD
Refer to PROCEDURE - Step 22

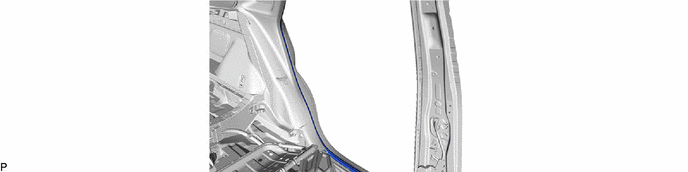

- DISCONNECT REAR DOOR OPENING TRIM WEATHERSTRIP
- REMOVE REAR SEAT SIDE GARNISH
Refer to PROCEDURE - Step 41
- REMOVE ROPE HOOK ASSEMBLY (for LH Side)
Refer to PROCEDURE - Step 43 - REMOVE NO. 1 LUGGAGE COMPARTMENT TRIM HOOK (for LH Side)
Refer to PROCEDURE - Step 44
- REMOVE NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY (for LH Side)
Refer to PROCEDURE - Step 1 - REMOVE DECK TRIM SIDE PANEL ASSEMBLY LH (for LH Side)
Refer to PROCEDURE - Step 46 - REMOVE ROPE HOOK ASSEMBLY (for RH Side)
- Use the same procedure as for the LH side.
- REMOVE NO. 1 LUGGAGE COMPARTMENT TRIM HOOK (for RH Side)
Refer to PROCEDURE - Step 51
- REMOVE NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY (for RH Side)
- Use the same procedure as for the LH side.
- REMOVE DECK TRIM SIDE PANEL ASSEMBLY RH (for RH Side)

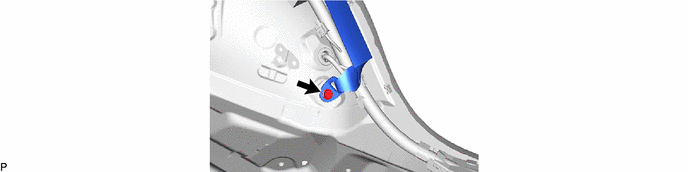

Refer to PROCEDURE - Step 53 - DISCONNECT REAR SEAT OUTER BELT ASSEMBLY
- REMOVE ROOF SIDE INNER GARNISH ASSEMBLY
Refer to PROCEDURE - Step 48

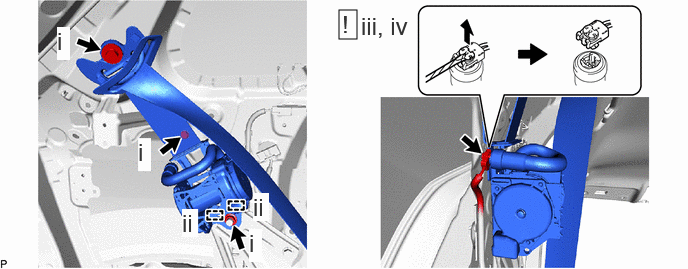

- REMOVE REAR SEAT OUTER BELT ASSEMBLY
