Components [09/2014 - 11/2017]

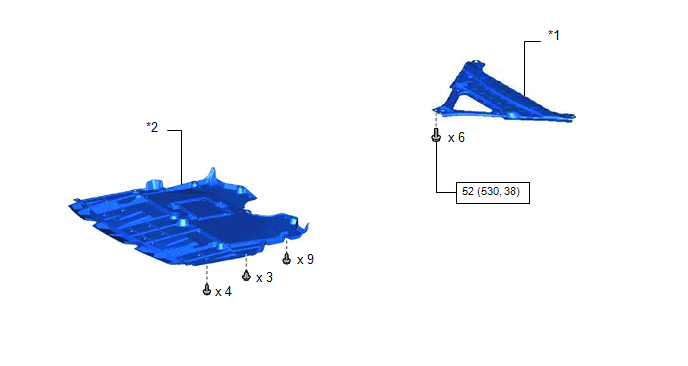

Fig 1: Automatic Transmission Assembly (For 2GR) Replacement Components With Torque Specifications [09/2014 - 11/2017] (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT SUSPENSION MEMBER BRACE | *2 | NO. 1 ENGINE UNDER COVER ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

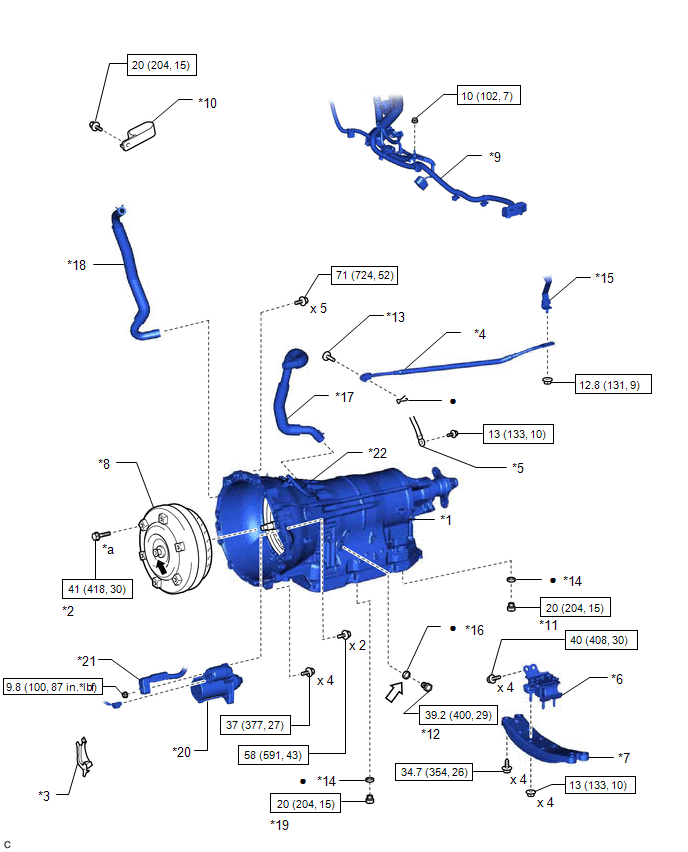

Fig 2: Automatic Transmission Assembly (For 2GR) Replacement Components With Torque Specifications [09/2014 - 11/2017] (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | AUTOMATIC TRANSMISSION ASSEMBLY | *2 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT |
| *3 | FLYWHEEL HOUSING SIDE COVER | *4 | FLOOR SHIFT GEAR SHIFTING ROD SUB-ASSEMBLY |
| *5 | NO. 2 EARTH WIRE | *6 | REAR ENGINE MOUNTING INSULATOR ASSEMBLY |
| *7 | REAR ENGINE MOUNTING MEMBER | *8 | TORQUE CONVERTER ASSEMBLY |
| *9 | WIRE HARNESS | *10 | HOSE CLAMP |
| *11 | DRAIN PLUG | *12 | REFILL PLUG |
| *13 | PIN | *14 | GASKET |
| *15 | LEVER | *16 | O-RING |
| *17 | WATER BY-PASS HOSE | *18 | NO. 2 WATER BY-PASS HOSE |
| *19 | OVERFLOW PLUG | *20 | STARTER ASSEMBLY |
| *21 | TERMINAL CAP | *22 | BREATHER PLUG HOSE |
| *a | Black: x 1 Silver: x 5 |
- | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Clutch spline grease | Toyota Genuine ATF WS |
