Parts Location [11/2017 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

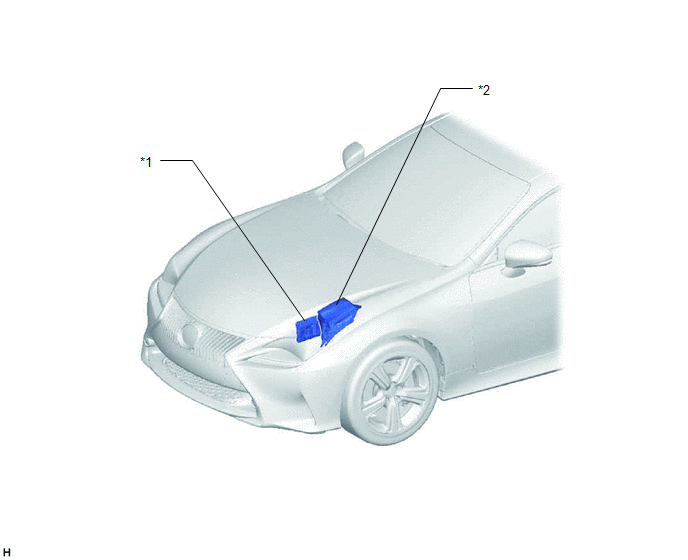

| *1 | ECM | *2 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - EFI-MAIN FUSE - ETCS FUSE - ST NO. 1 RELAY |

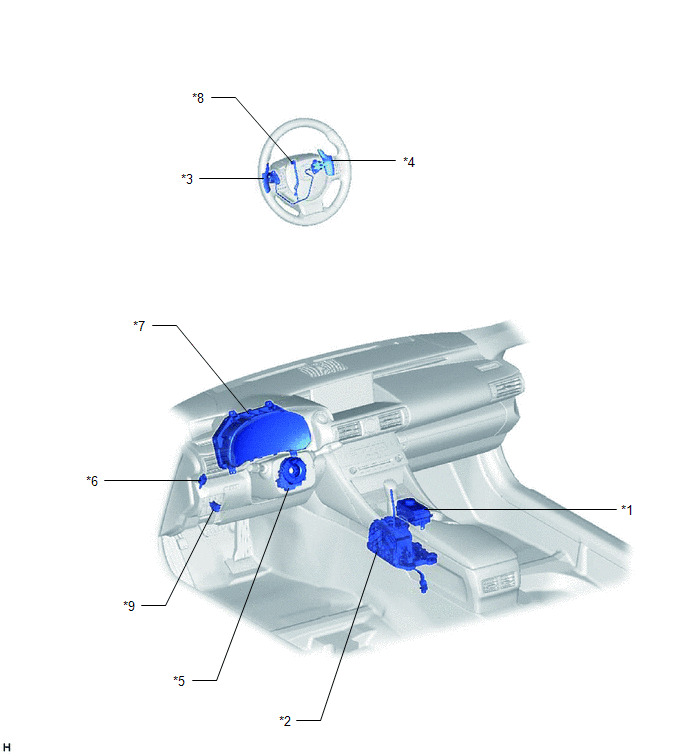

| *1 | - SPORT MODE SWITCH - NORMAL MODE SWITCH - SNOW MODE SWITCH COMBINATION SWITCH ASSEMBLY |
*2 | - TRANSMISSION CONTROL SWITCH TRANSMISSION FLOOR SHIFT ASSEMBLY |
| *3 | (TRANSMISSION SHIFT SWITCH ASSEMBLY) SHIFT PADDLE SWITCH LH |
*4 | (TRANSMISSION SHIFT SWITCH ASSEMBLY) SHIFT PADDLE SWITCH RH |
| *5 | SPIRAL CABLE SUB-ASSEMBLY | *6 | STOP LIGHT SWITCH ASSEMBLY |
| *7 | COMBINATION METER ASSEMBLY | *8 | NO. 1 SWITCH WIRE |
| *9 | DLC3 | - | - |

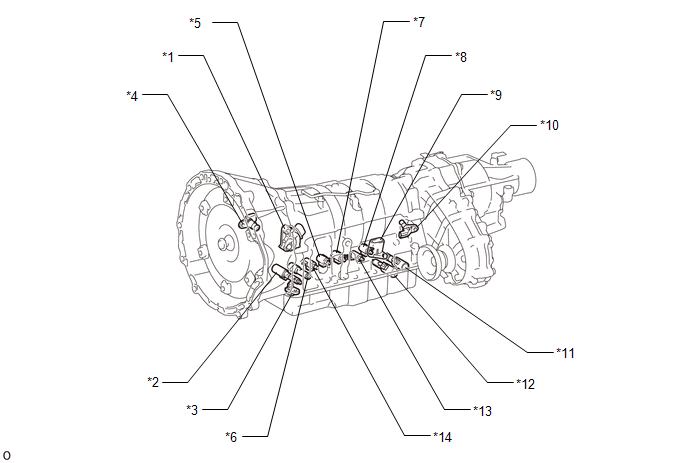

| *1 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *2 | SHIFT SOLENOID VALVE SLT |
| *3 | ATF TEMPERATURE SENSOR | *4 | TRANSMISSION REVOLUTION SENSOR (NT) |
| *5 | SHIFT SOLENOID VALVE S1 | *6 | SHIFT SOLENOID VALVE SL1 |
| *7 | SHIFT SOLENOID VALVE S4 | *8 | SHIFT SOLENOID VALVE S3 |
| *9 | TRANSMISSION WIRE | *10 | TRANSMISSION REVOLUTION SENSOR (SP2) |
| *11 | SHIFT SOLENOID VALVE SLU | *12 | SHIFT SOLENOID VALVE SL2 |
| *13 | SHIFT SOLENOID VALVE S2 | *14 | SHIFT SOLENOID VALVE SR |
