Components [09/2014 - ]
WARNING: This page is about a different variant/trim than selected.

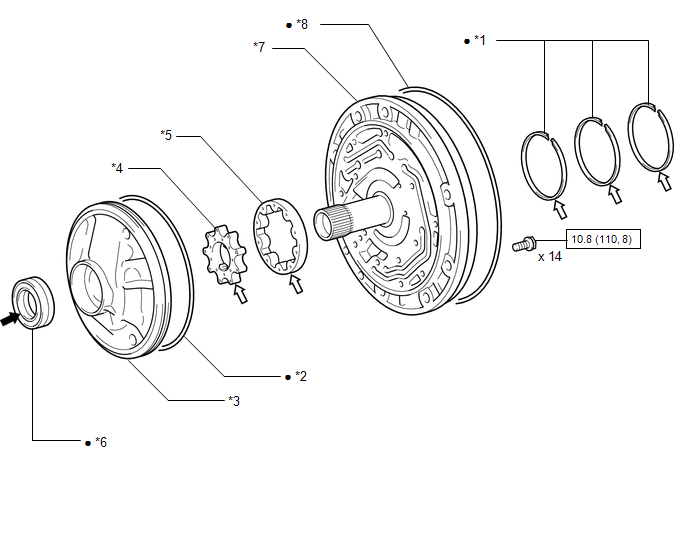

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CLUTCH DRUM OIL SEAL RING | *2 | FRONT OIL PUMP BODY O-RING |
| *3 | FRONT OIL PUMP BODY SUB-ASSEMBLY | *4 | FRONT OIL PUMP DRIVE GEAR |
| *5 | FRONT OIL PUMP DRIVEN GEAR | *6 | FRONT OIL PUMP OIL SEAL |
| *7 | STATOR SHAFT ASSEMBLY | *8 | STATOR SHAFT O-RING |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| MP grease | ATF WS |
