Components [09/2014 - ]
WARNING: This page is about a different variant/trim than selected.

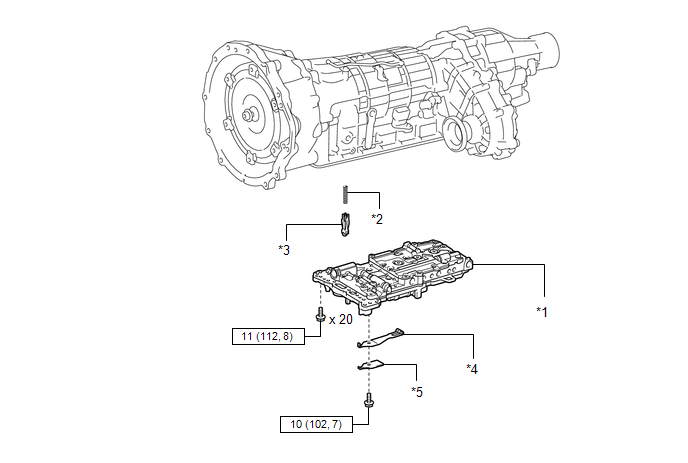

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | TRANSMISSION VALVE BODY ASSEMBLY | *2 | SPRING |
| *3 | CHECK BALL BODY | *4 | DETENT SPRING |
| *5 | DETENT SPRING COVER | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

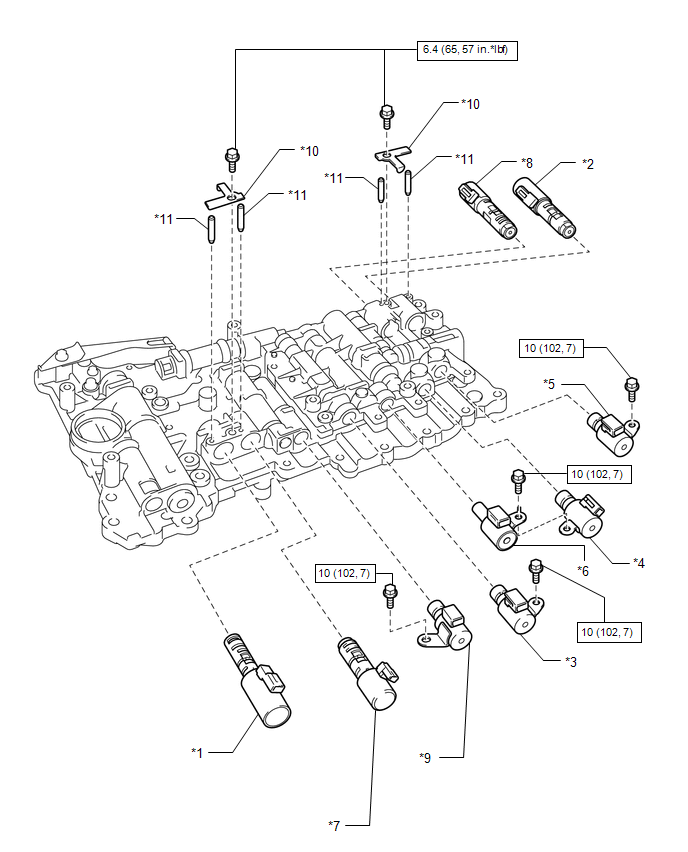

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | LINE PRESSURE CONTROL SOLENOID ASSEMBLY | *2 | LOCK UP CONTROL SOLENOID ASSEMBLY |
| *3 | SHIFT SOLENOID VALVE (S1) | *4 | SHIFT SOLENOID VALVE (S2) |
| *5 | SHIFT SOLENOID VALVE (S3) | *6 | SHIFT SOLENOID VALVE (S4) |
| *7 | SHIFT SOLENOID VALVE (SL1) | *8 | SHIFT SOLENOID VALVE (SL2) |
| *9 | SHIFT SOLENOID VALVE (SR) | *10 | LOCK PLATE |
| *11 | STRAIGHT PIN | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
